红外热像技术-LED行业发展的幕后英雄

文章出处:责任编辑:作者:人气:-发表时间:2016-01-07 14:40:00

LED灯具散热器检测

LED灯具作为节能项目的重要手段,正得到越来越广泛的应用。而大型LED灯具同样有相对较大的发热量,散热结构的好坏影响着LED灯具的质量及寿命,红外热像仪通过检测LED灯具散热器表面的温度分布,帮助工程师改善散热设计,提高LED灯具的产品质量及寿命。

1、照明灯具表面发热检测

LED灯罩表面温度分布决定了LED灯具内部散热状态,通过温度分布的检测可以发现LED灯具在正面散热设计中的缺陷,避免因温度过高而影响灯罩结构强度及散热性能

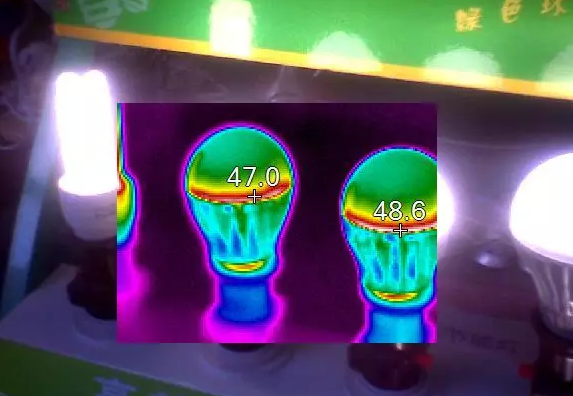

灯罩表面检测 E40拍摄

2、灯珠和LED芯片检测

LED灯珠和芯片是LED产业的核心器件,芯片温度过高会严重影响LED产品质量;但芯片及芯片内部的温度分布一直是检测难点,利用红外热像仪则可以非常便捷的检测到其表面温度。

3、LED散热片检测

由于LED的功率在不断提高,空间的局限性及散热成了比较明显的问题。为了降低LED的工作温度,目前普遍采用散热片进行散热,利用热像仪可以轻松发现散热的效果是否好,是否有散热不均的想象。

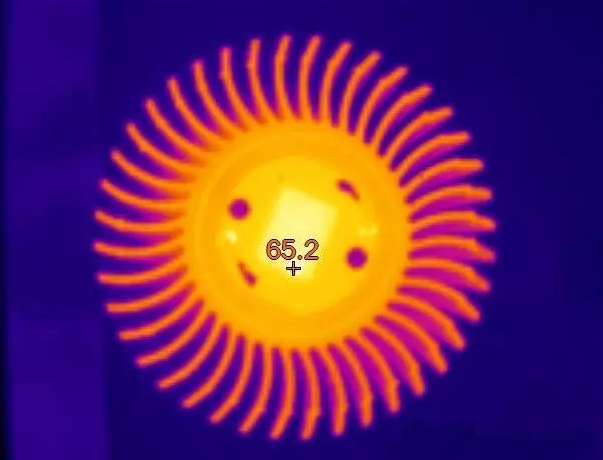

LED散热片检测采用FLIR T420拍摄



为什么要对LED灯具进行散热?

由于LED的功率在不断提高,及空间的局限性,散热成了比较明显的问题。LED散热需要更加专业的散热开发才能 满足今后对于LED灯具的更高需求。另外,影响LED灯具寿命的主要因素却不只是芯片的部分,还有电子部分,故LED 灯具对于散热的性能要求就更高了。

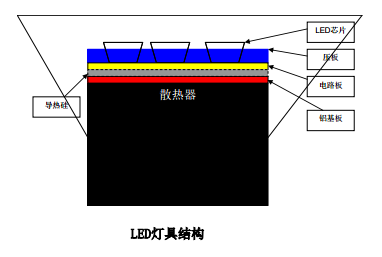

LED灯具的散热器结构如何?

目前较大型LED灯具多采用多热管散热结构,对LED灯具进行散热,该散热结构包括受热座及多个散热管,受热座 底面具有用以与上述LED灯具作贴合的受热面,而其顶面具有与受热面相背对的散热面,另外,各热管均具有受热端 、以及与其受热端相远离的冷凝端,其中,受热座的散热面上设有数量与热管数量相一致的多个穿孔,热管的受热端 的管身轴线方向与其所对应的穿孔的轴线方向相同,并与受热座的散热面垂直。

经过以上介绍,您是否对红外热像在LED领域发挥的作用更加清晰了呢?想要了解更多精彩应用,请持续关注谱盟光电官方微信“FLIRrexiangyi”,我们会持续分享实用的红外相关技术和应用!

更多详情也可致电400-920-2866,技术给您带来解答;
