紫外检测服务介绍

一、紫外检测服务外包的必要性

  1.紫外成像仪是用于检测各种电气部件的电晕，局部放电和电弧。

  2.紫外检测能直观形象的观察到发生放电的情况，使得现场人员能迅速准确的定位放电点的位置，准确判断设备运行的健康状况。

  3.检测出设备和绝缘的早期故障和性能降低，从而提高电力系统运行的可靠性。

  4.老化部件的早期检测可节约维修费用，使不定期的电力中断减少，增加供电可靠性。

  5.紫外仪费用昂贵，检测工作量大，专业性较强，所以现在通用的方式是紫外检测服务外包给专业的检测公司

三、服务类型和内容

  3.1、利用紫外成像仪实现对电力设备进行状态检测

  3.1.1、高压变电站及线路的整体维护

    运行中绝缘子的劣化以及复合绝缘子及其护套电蚀检测

    支柱式瓷绝缘子的微观裂纹检测

    悬挂式瓷绝缘子的零值绝缘子检测

    评估绝缘设备表面的污秽程度

    评估验收高压带电设备布局、结构、安装、设计是否合理

    检测运行中电离设备外绝缘子的闪络痕迹

    高压输电线路断股及线径过小而引起的电晕放电

    检测高压输变电设备上可能搭载的导电物体，如金属丝等

  3.1.2、高压设备的放电会产生无线电干扰，可以查找无线电干扰源 3.1.3、高压电器设备局部放电试验中寻找或定位设备外部的放电部位。

  3.2、分析诊断服务

  3.2.1、编制电力设备紫外检测图库，积累标准图谱库及典型故障库，为后期分析积累经验。

  3.2.2、我公司将依托由在紫外检测、运行、检修、设备方面经验丰富的专家组成的紫外诊断专家组，对检测结果进行细致地分析，为用户提供分析结果和处置建议，供用户参考。

四、服务标准介绍

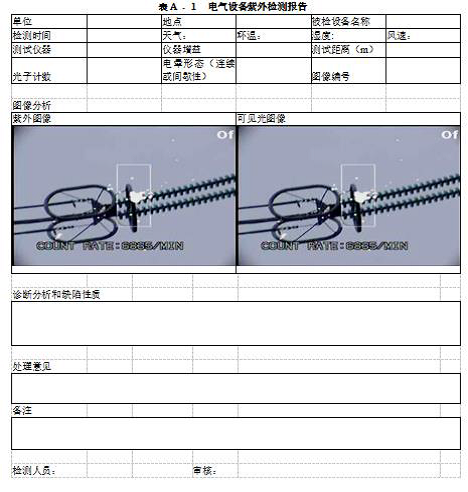

  严格按照《架空输电线路电晕和电弧检测导则》、《变电站电晕和电弧检测指南》和《DL/T 345—2010电气设备电晕放电紫外成像检测应用导则》的规定和技术要求。对不同放电类型的设备，采用不同的拍摄手段。数据采集及整理分析全部由专业人员进行。检测所使用设备全为以色列高端型号，为全日盲型高灵敏度紫外成像仪。拍摄紫外图同时采集环境参数：环境温度、风速、大气气压等，使其真实的反应设备的状态。

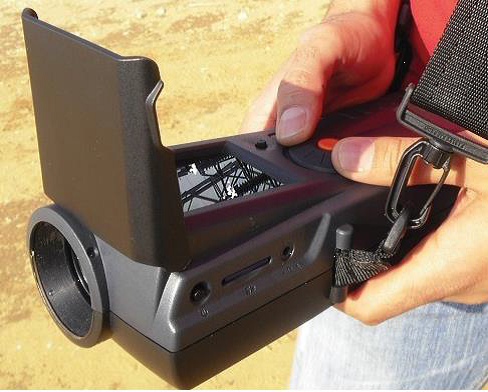

五、检测设备展示

  5.1 Uvolle—SC

    紫外光光灵敏度高达3*10¯18watt/cm ;可见光感光灵敏度0.1LUX

    超高灵敏度：紫外光光灵敏度高达3*10¯18watt/cm

    半透射防日晒4.3寸LCD屏，紫外光/可见光叠加精度：小于1毫弧度

    双通道全日盲，波长范围：240—280nm；视域(H*V):6.4°*4.8°

  5.2 Uvolle—Vi

    紫外光光灵敏度高达3*10¯18watt/cm ;可见光感光灵敏度0.1LUX

    超高灵敏度：紫外光光灵敏度高达3*10¯18watt/cm

    半透射防日晒4.3寸LCD屏，紫外光/可见光叠加精度：小于1毫弧度

    双通道全日盲，波长范围：250—280nm；视域(H*V):6.4°*4.8°

七、部分故障图谱展示

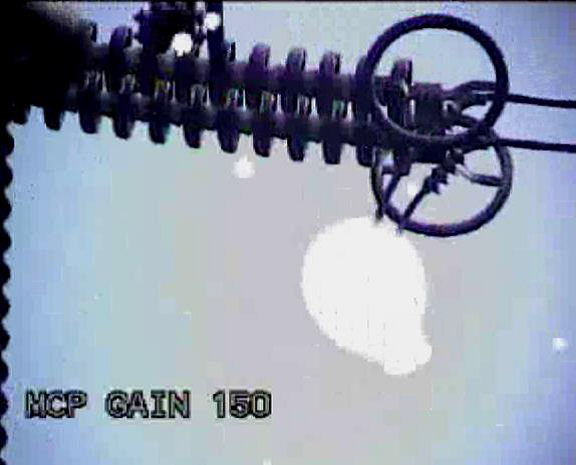

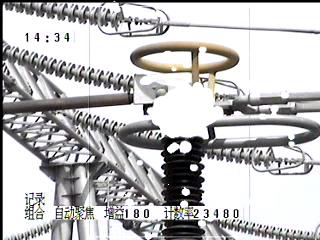

 1、隔离开关端部均压环电晕放电

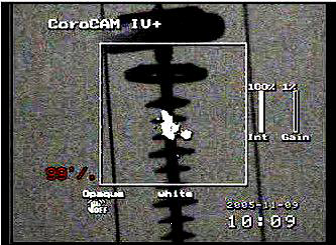

2、支柱绝缘子端部电晕

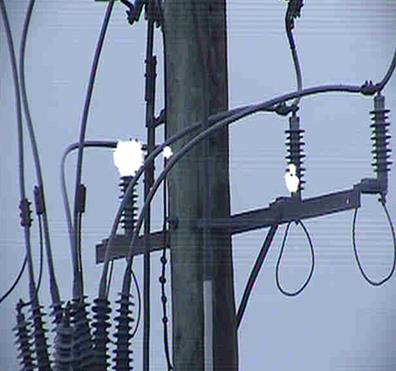

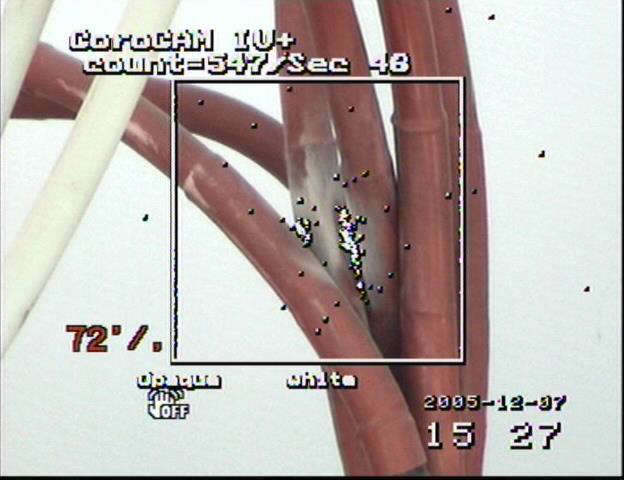

3、电缆分支引线交叉部位放电

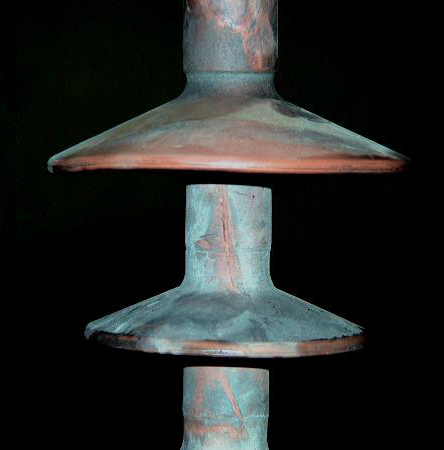

4、复合绝缘子芯棒护套开裂及在工频运行电压下电

5、线夹电晕放电

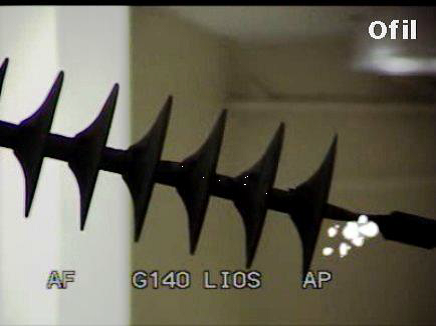

6、复合绝缘子未装均压环端部电晕
