[带电检测服务]

  • 局放检测服务
  • 电力设备特别是高压电气设备绝缘在足够强的电场作用下局部范围内发生的放电被称为局部放电现象。局部放电的强烈会影响高压设备绝缘设备的损坏,因此要引进局放检测手段,当局部放电超过一定程度时,应将设备退出运行,进行检修或更换;
  • 400-920-2866

    一、服务背景

      电力设备特别是高压电气设备绝缘在足够强的电场作用下局部范围内发生的放电被称为局部放电现象。在有气体或液体的固体电介质中,当击穿场强的气体或液体的局部场强达到击穿场强时,这部分气体或液体开始放电。局部放电一般是由于绝缘体内部或绝缘表面局部电场特别集中引起的。通常这种放电表现为持续时间小于1us脉冲。这种放电以仅造成导体间的绝缘局部短(路桥)接而不形成导电通道为限。每一次局部放电对绝缘介质都会有一些影响,轻微的局部放电对电力设备绝缘的影响较小,绝缘强度的下降较慢;而强烈的局部放电,则会使绝缘强度很快下降。这是使高压电力设备绝缘损坏的一个重要因素。因此对运行中的设备加强监测,当局部放电超过一定程度时,应将设备退出运行,进行检修或更换。

    二、服务简介

      本公司提供的局放检测服务主要是针对变电站中高压设备局放放电的检测、分析和数据管理,所使用的设备全部采用业内最先进的技术,检测人员全部经过严格的专业培训,并具备多年局放检测经验。

      主要检测的设备有中高压开关柜、GIS组合电器、中高压变压器、中高压电缆以及其他中高压电气设备。

    主要检测流程:

      1、考察现场,根据现场实际情况制定几种检测方案供客户选择;

      2、确定时间、方法和周期等具体内容,做好人员安全防护培训和检查,安排人员进场检测;

      3、对数据统一整理和分析,分析确定放电类型,确定放电位置,配合查找放电原因;

      4、出具报告,并提出处理建议;

      局放检测目前分为四大类:1、开关柜局放检测服务;2、GIS局放检测服务;3、变压器局放检测服务;4、电缆和其他电气设备局放检测服务;




    三、服务内容

    1、开关柜局放检测服务

    1.1、背景

      在诸多性质的开关柜事故中,绝缘事故多发生于10Kv及以上电压等级中,造成的后果很严重。特别是小车式开关柜,绝缘事故率更高,而且往往一台出现事故殃及及临柜的现象更为突出。我们采用全球领先的局放仪器,声电并举,对开关柜进行全面和专业检测,有效避免了漏检的发生;

    1.2、测试步骤

      1、测量现场背景噪音

      2、消除现场干扰源

      3、记录开关柜的铭牌参数

      4、地电波模式下,测量开关柜的地电波信号,并记录测量数据

      5、超声波模式下,测量开关柜的超声波信号,并记录测量数据

      6、判断开关柜是否存在局放

    1.3、检测案例

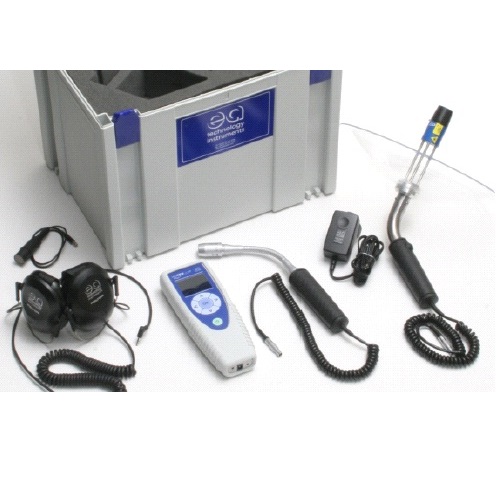

                                                设备图



      使用PDS-ATR的地电波TEV的测量功能,将TEV探头平贴在开关柜门上,即可以在10秒内准确识别待测开关柜是否存在局部放电。使用于大批量开关柜的绝缘状况的快速检测和故障开关柜的排查。同时可以使用超声波的功能,对开关柜进行局放测量;

      当局放发生时,局放信号在传播过程中穿过设备(该处指一个RMU环网柜)的是时间可通过HFCT或TEV传感器进行测量。该时间大小用来确定信号出现方向及信号源;

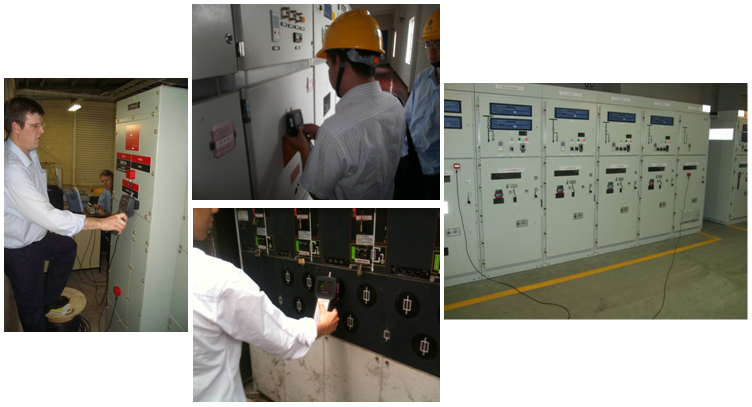

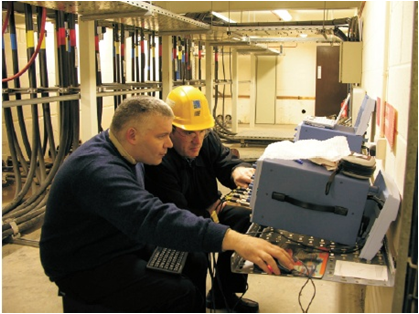

    1.4、实际现场演示案例

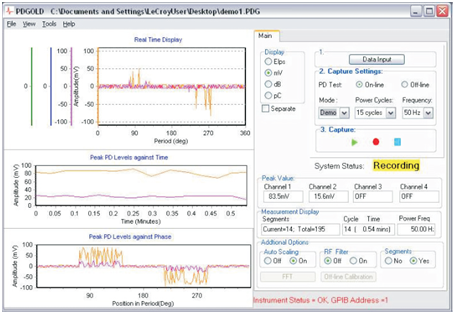

    1.5、后台数据采集界面










    2、GIS局放检测服务

    2.1、概述

      GIS是气体绝缘全封闭组合电器的英文缩写,为近几十年发展起来的高、精、尖输变电设备,利用SF6气体良好的绝缘性能,把断路器、隔离开关、接地开关、PT、CT、避雷器、母线、进出线套管、电缆终端等封闭地组装在一起,该设备占地面积小,技术先进,维护工作量小,运行可靠高,将是未来变电设备的发展方向;





      GIS故障很少,但万一完胜故障后果相当严重。GIS检修工作比较繁杂,时间长,其停电范围有时涉及非故障元件;而且检修工艺要求十分精细,稍有不慎就可能会造成检修质量问题。在众多监测方法中局放无疑是最有效的检测方法之一;

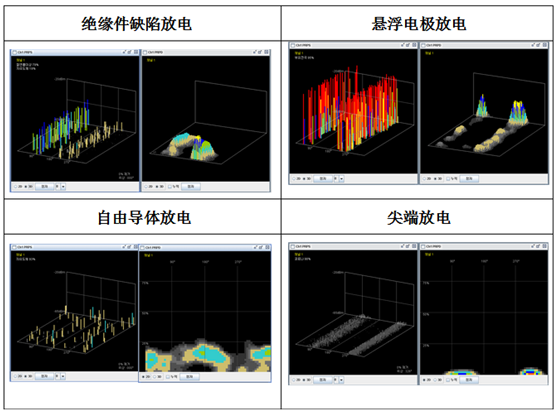

      如下为典型GIS局放图谱:






    3、变压器局放检测服务

    3.1、概述

      在各种电力设备中,变压器结构和电磁环境尤为复杂,根据国内外运行经验,变压器出现几千pC的局部放电量,仍然可以继续运行。但如果局部放电量达到1000pC以上时,则表明变压器绝缘的缺陷已经十分严重。但从变压器内部出现局部放电到绝缘击穿,仍有一定时间的演变过程。根据这种演变,通过局部放电监测的阈值报警和放电量的历史数据的发展趋势,可以判断变压器内部的绝缘状况。阈值报警就是当高频信号的幅值和每周期脉冲个数达到设定的阈值,以及脉冲波形达到脉冲宽度时,由局部放电监测装置自动发出阈值报警信号。

    3.2、变压器局放分析

      电力变压器内部局部放电主要以下几种情况出现:

      1、绕组中部油-纸屏障绝缘中油通道击穿;

      2、绕组端部油通道击穿;

      3、紧靠着绝缘导线和电工纸(引线绝缘、搭接绝缘、相间绝缘)的邮间隙击穿;

      4、线圈间(匝间、饼间)从绝缘油道击穿;

      5、绝缘纸板围屏等的树枝放电;

      6、其他固体绝缘的爬由;

      7、绝缘中渗入的其他金属异物放电等;



    变压器局放分析图谱:








    4、电缆和其他电气设备局放检测服务

    4.1、概述

      随着对电网运行可靠性的不断要求提升,对电力电缆的运行要求随之而不断地提高。然而目前耐压试验的检测手段并不能为电网运行提供可靠的保障,其自身也存在检测局限性。目前局放检测能很好解决该难题。

    4.2、检测案例

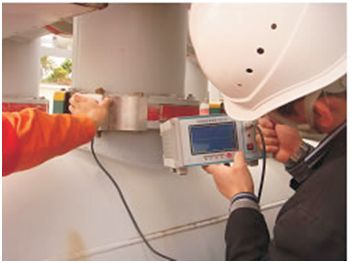

                                         利用脉冲应答器进行电缆定位测试

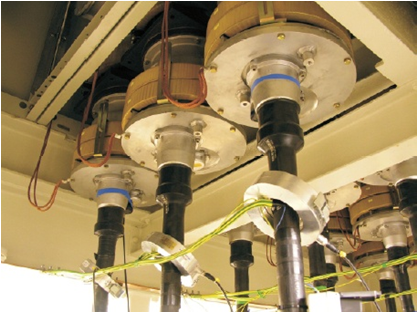

                                             高频电流互感器局放检测

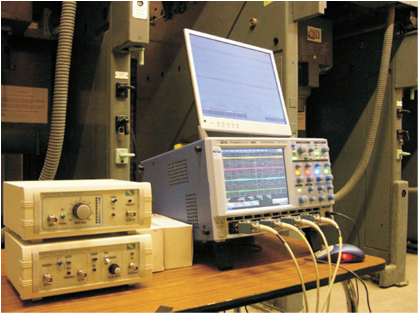

                                           在变电站进行电缆局放检测

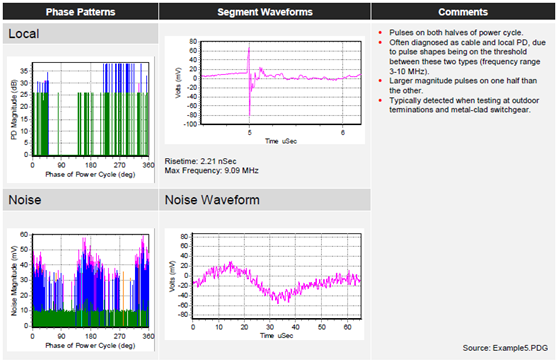

    4.3、检测典型图谱分析

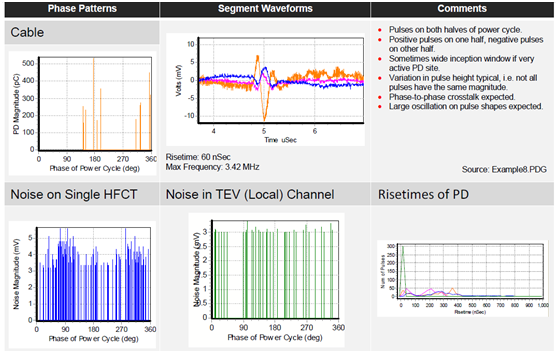

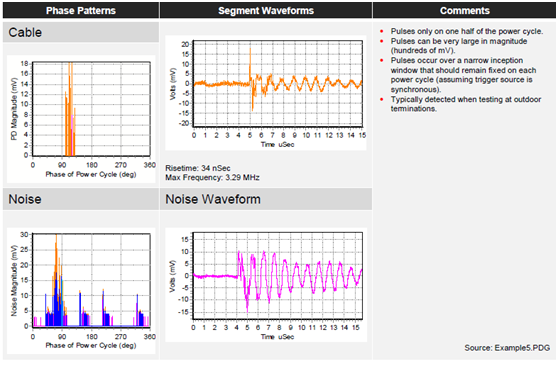

    电缆局放图谱

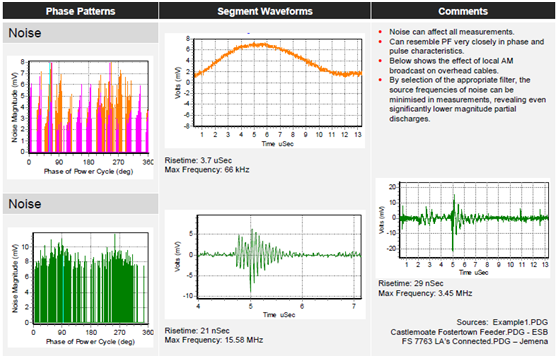

    噪音图谱识别

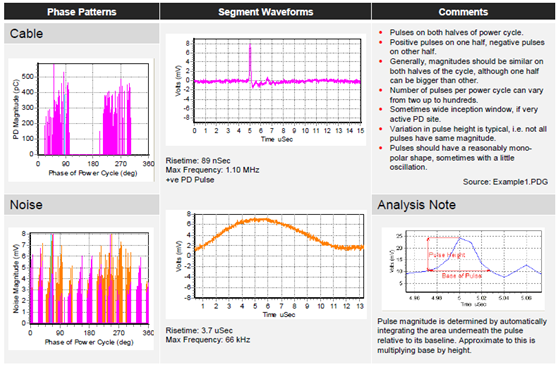

    电缆三相局放图谱



    表面放电图谱



    电晕、尖端放电图谱

    自由粒子放电图谱




    四、服务标准

      严格按照DL417-2006《电力设备局部放电现场测量导则》中的局放部分和GIS等电气设备局部放电检测技术规范,并严格遵守电力设备带点检测的国家和行业标准,对变电站内部的中高压电气设备进行专业规范的局放检测,所使用的检测设备全部是国际先进的局放检测设备,技术性能满足IEC及相关国际标准,完全满足中国国家GB标准要求。技术人员都是经过专业的局放检测培训,有多年的局放检测经验,并持有电力进网资格证书等资质证书。

      欢迎来电详细咨询:400-920-2866;
