FLIR红外热像仪如何实现钢铁在铸造冶炼中的需求

文章出处:责任编辑:作者:谱盟光电人气:-发表时间:2020-07-30 16:37:00

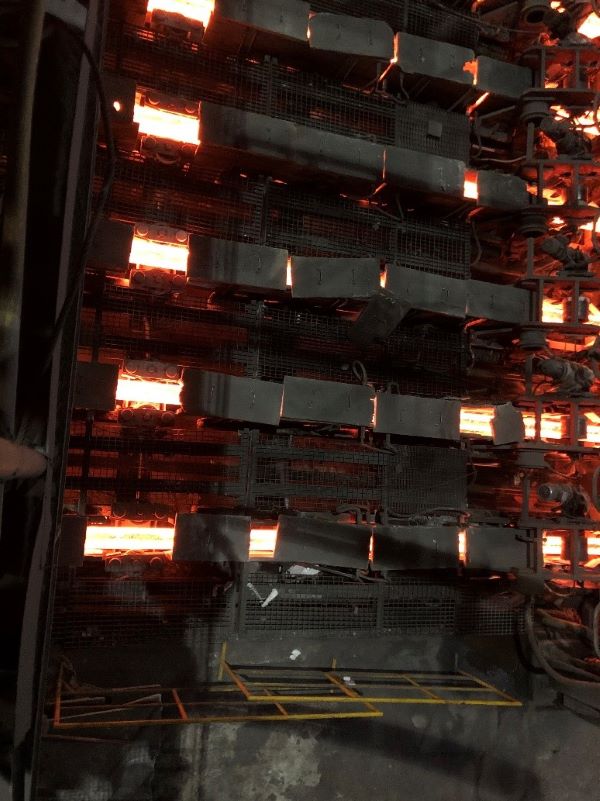

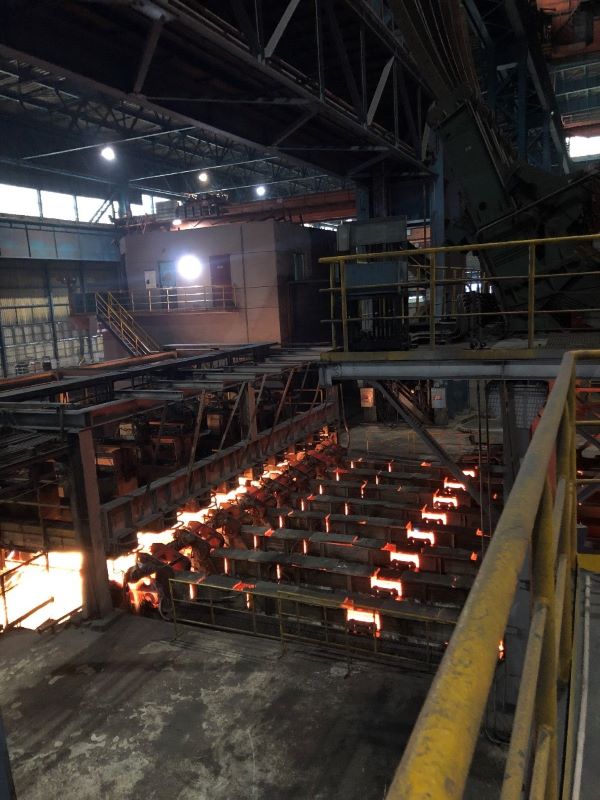

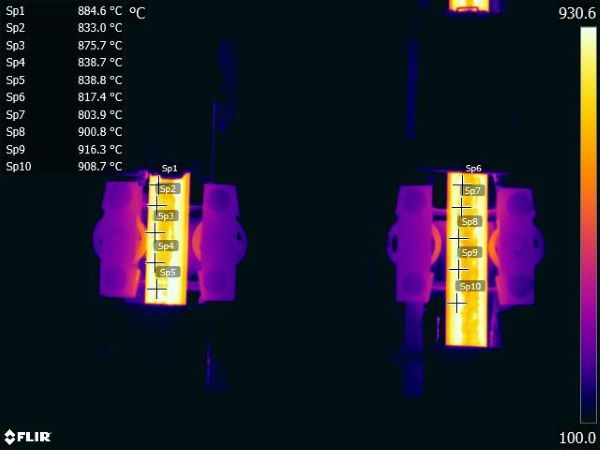

钢铁冶炼铸坯热成像在线监测





钢铁铸造生产过程中,根据全流程质量管控项目需求及会议讨论意见,需要增加连铸机矫直前铸坯表面测温系统。用扫描红外热成像仪替代原有的手持式点式红外热成像仪,可以更系统的反馈连铸坯实际表面温度分布,满足流程质量管控项目对凝固模型验证、二冷喷淋冷却均匀性评估、以及矫直裂纹的预测和控制功能要求。

  连铸坯断面宽度150mm,关键温度900℃左右,所选红外温度热像仪具有穿透水蒸汽和克服10mm以下水层测温能力。热像仪选型上,分辨率640×480、热灵敏度<50mk、帧频达到200HzFLIR A615型号可以胜任如此艰巨的任务,满足现场应用需求。



焦平面阵列(FPA       非制冷氧化钒红外探测器 7.5-14um

  探测器时间常数         8ms

红外分辨率           640×480像素

视场角             25°*19°

最小对角距           0.25M

焦距              24.6mm

空间分辨率           0.68mrad

光圈数             1.0

热灵敏度            50mk

帧频             最高到200Hz辐射图像

调焦方式           自动和手动

光透校正           自动

大气透过校正         自

反射表面温度校正       自动

数字输入           2 光隔离,10-30vDC

数字输出           2 光隔离,10-30vDC,最大100mA

外部电源           12/24VDC

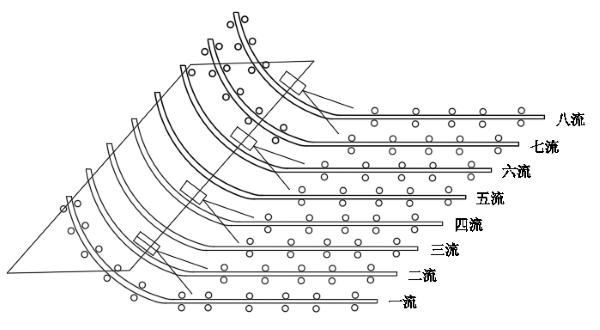

 根据生产情况,每两流铸坯配备一台搭配制冷防护罩的FLIR A615红外红外热成像仪。













更多技术咨询,请拨打谱盟光电热线:400-920-2866
