为什么电力架空高压输电线路状态监测使用红外检测服务?

文章出处:责任编辑:谱盟光电作者:谱盟光电人气:-发表时间:2019-06-10 09:45:00

架空高压输电线路是电力系统的动脉,其运行状态直接决定电力系统的安全和效益,在华东、华中和华南地区都层发生过高压架空线路电线事故,由于输电线路接点小、距离远、背景又是高远的天空,这对我们的电力工作人员对输电线路的状态监测带来了极大的挑战。

红外热像仪的测温原理是:由红外热像仪接收电力设备所发射出来的红外线,根据其红外线的功率来计算出电力设备的表面温度。

专业检测人员根据红外热像仪搭配长焦镜头等检测工具,运用红外热像仪专业测温技并结合电力专业知识,能提供具备远距离、不停电、不接触、不解体的红外检测服务并提供相应的报告分析,极大地解决了输电线路状态监测难的问题,使得红外检测服务逐渐成为电力系统高压输电线路状态监测的一种常用手段。

500kV高压输电线路设备的重点检测部位

序号

设备名称

重点检测部位

1

耐张线夹

检测耐张部位,包括耐张压接接头,引流线,引流板等

2

接续管

检测直线线路中间段接续管等金具本体

3

绝缘子

检测绝缘子串本体



案例分享

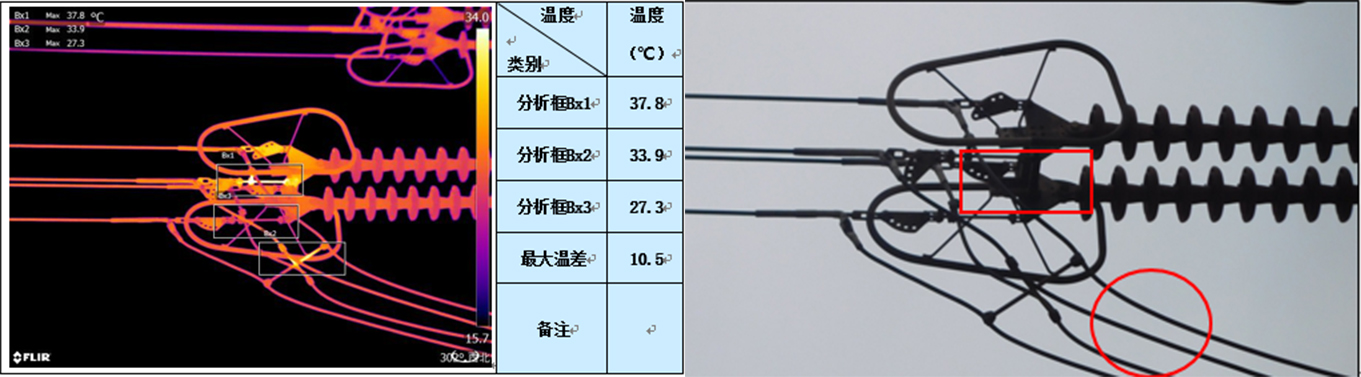

一、          线路线夹红外检测拍摄热图

二、诊断分析与缺陷性质

热像特征: 以线夹和接头为中心的热像,热点明显;

故障特征: 接触不良;

缺陷判据: 输电导线的连接器,一般缺陷(温差不超过15K,未达到严重缺陷要求);严重缺陷(热点温度>90℃或相对温差≥80%);危急缺陷(热点温度>130℃或相对温差≥95%)



三、结论及处理意见

结论: 一般缺陷

建议: 加强监视,密切注意观察其缺陷发展,建议利用检修计划对缺陷进行处理。



四、红外检测服务的主要检测工具

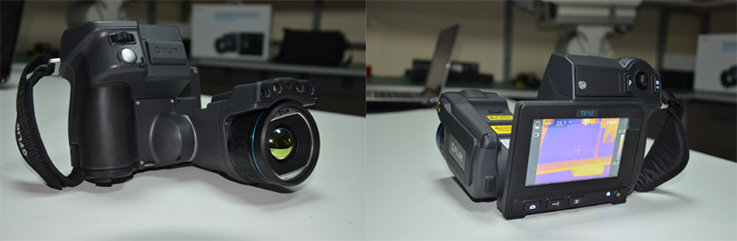

FLIR T640红外热像仪

常应用在一般红外检测和精确红外检测中针对缺陷部位局部精细拍摄,并配置12°或7°中长焦放大镜头进行远距离拍摄。



上海谱盟光电科技有限公司作为专业的红外方案提供商,拥有一支专业的红外检测服务团队,技术人员均通过ITC培训,拥有红外检测多年工作经验。



红外检测服务咨询电话:400-920-2866
