建筑外墙缺陷红外热成像检测应用
近年来,红外热像仪用于电力、机电、石化行业等比较多,在土木建筑工程相对国外起步比较晚些,实际上红外热成像检测为建筑工程提供了一种快速、非接触式的监测和诊断手段。红外热成像技术广泛应用于外墙粘贴饰面(空鼓、剥落)检测,结构缺陷(裂缝、孔洞、材料缺失、结构不匀等),一旦出现如上问题,不仅仅影响外墙美观性能,而且会导致霉变、节能损耗,这会导致后期维护增加人力、财力成本;
目前我们国内很多大型物业管理、高端楼宇建筑等外墙饰物主要由瓷砖、瓦砖、花岗岩、玻璃幕墙、涂料等装饰合成。现代的瓷砖和花岗岩使用非常普遍。这些外墙装饰物的使用在美化了城市的同时,也给城市公共安全带来了极大的隐患。在长期的日晒雨淋下,这些外墙装饰物的底部会被侵蚀,粘结成分解,粘附作用丧失,从而会导致装饰物脱落从天而降,伤及无辜。
在大城市经常会听到报道,从天而降飞来横祸,就是因为建筑外围出现不牢靠现象,遇到台风暴雨很容易导致脱落砸到行人,引起事故;
另外近年来国家非常注重文物古建筑的保护,很多古建筑外墙是瓦砖,经过几百年的风雨侵蚀会出现开裂、渗漏等;
前段时间我们给某古老建筑物做过检测,建筑外墙是瓦砖,已经有几百年的历史,对方想申遗,检测出很多问题(脱落、渗漏、霉变、结构不匀等异常),已给予补救诊断措施;
如何去避免建筑外墙出现剥落、开裂、结构不匀等异常呢?较好的方法就是定期对建筑物进行全面检查。而众多检查手段中,红外热成像检测技术是已得到广大维护人员认可;
首先,红外热像检测是非接触式的,也是我们通常所说的红外无损检测,可以远距离的便于高达建筑物外墙检测,避免操作者登高作业,处于危险状态;
第二,红外无损检测操作方便,单次可检的面积大,检测效率高,在短时间内可对大型建筑物外墙进行全方位的检测;
第三,红外建筑物无损检测的应用面广,适应性强,不要对被测物的表面进行专门处理;
如下图展现:

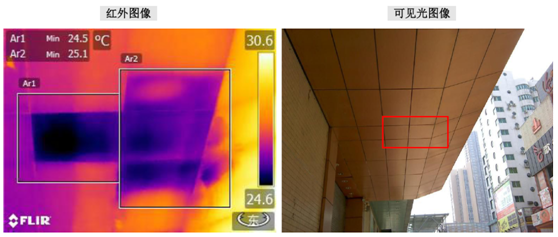

渗漏:
诊断分析:Ar1最低温度24.5℃,Ar2最低温度25.1℃,Ar1、2区域出现异常低温区域,温度最低点位于中心区域,依中心区域向外层逐渐递增,出现明显温度梯度变化,饰面砖低温区域以砖形状分布,面积较大,且区域形状规则整齐,该位置排除空鼓、孔洞缺陷,确定区域多块饰面砖顶层出现渗漏缺陷。
缺陷补救措施:

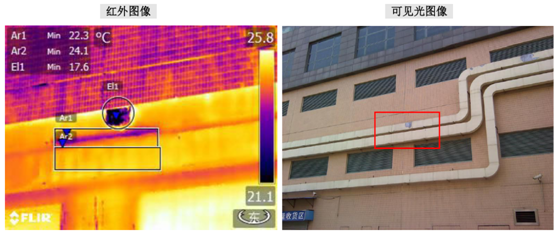

涂层鼓起:
诊断分析:Ar1最低温度22.3℃,Ar2最低温度24.1℃,El1最低温度17.6℃,Ar2区域出现异常低温区域,温度最低点位于中心区域,依中心区域向外层逐渐递增,出现明显温度梯度变化,确定该区域出现涂层鼓起。
缺陷补救措施:建议对涂层鼓起或起皮位置进行修补;

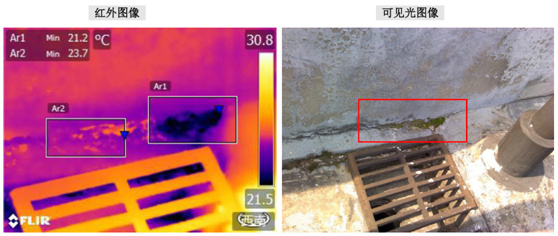

缝隙拼接漏水:
诊断分析:Ar1区域最低温度21.2℃,与Ar2区域温度相差2.5℃,温度最低点位于中心区域,依中心区域向外层逐渐递增,出现明显温度梯度变化;现场观察该处为缝隙拼接处,且表面已滋生苔藓,疑似长时间潮湿积水、或日照不足所致。
缺陷补救措施:为了防止缝隙延伸,建议对该处缝隙拼接处表面进行修补;
砖块脱落:
诊断分析:EI1区域通过可见光判定墙砖脱落。
缺陷补救措施:建议加强监测,定期检查墙体缺陷程度,以防止缺陷扩大;
综上,红外热成像检测技术(红外无损检测)在建筑房屋安全鉴定、物业维护检测、建筑工程竣工验收行业起着重要的作用;
谱盟光电专业从事建筑外墙检测服务,众多成熟案例,配备高端手持热成像仪,出具专业诊断分析报告(参考依据:JG/T 269-2010《建筑红外热像检测要求》及CECS 204:206《红外热像法检测建筑外墙饰面层粘结缺陷技术规程》;
配备高端红外热像仪:FLIR T600系列+长焦镜头(像素:640*480----配备Ultra超级放大功能,图像细节增强至像素:1280*960),热灵敏度<0.02℃,外墙细节呈现一目了然;
众多成熟案例:五星级酒店、高端物业、古建筑等等;
选择谱盟,为您提供一条龙贴心的服务,值得信赖,详情请咨询400-920-2866;
