开关电源中的应用

  开关电源和其他电子设备一样对温度较为敏感，温度超出一定范围将使设备中止工作甚至损坏，从而影响到通信网络的正常使用。因此，需要定期对开关电源进行温度测量，避免出现过热现象。开关电源可能产生过高温度的元器件主要有：交流输入开关、整流模块、负载电缆、直流熔丝等。利用热成像单元可以快速检测开关电源各元器件温度情况，快速定位故障点，保证系统正常工作。

  1.通过比较不同的熔丝电流和温升，分析和判别熔丝的性能。

  2.通过测试整流屏背面整流模块输出电缆温度，分析电缆接插件接触是否良好。

  3.通过测试直流配电电缆温度，分析电缆运行环境是否存在隐患。

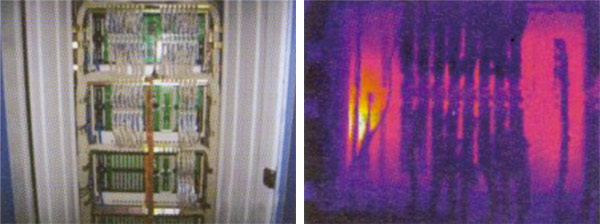

  通信设备

  通信网络设备如交换机、服务器等均为微电子设备，单位体积功率密度较大，电子元器件工作环境温度直接影响到设备的稳定运行，定期测量各板卡温升并将历次测量结果进行比较，可以大致了解设备各器件工作状态，有利于及时发现隐患。

  1.应用热成像仪直接观察服务器背面各部件的温度，快速发现温升异常点；

  2.应用热成像仪测量交换机内各板卡温升情况，检查有无故障隐患。

  UPS不间断电源的检测

  UPS是电子集成度很高的一种设备，工作时会产生大量的热量。正常情况下，UPS冷却系统可以很好的进行本机的温度控制。可是当负载的上升、电路板灰尘符着的增加、空气过滤网的堵塞等问题将会导致UPS内部温度上升，若不及时排除故障，将会产生严重后果。因为其兼具集成度高、存在高压等特点，UPS温度比较难以检测。而通过热成像单元就能清楚的知道UPS内部温度分布情况，并且判定是否超出范围。

  1.停电后，UPS后备电池处于放电状态，尤其是大型UPS设备的电池组放电电流较大，应用热成像仪可以快速检测电池组各连接端子温度以及各单元电池的温度，分析判断各连接点的接触是否正常。

  2.应用热成像仪观测UPS电源输入、输出柜空气开关以及交流线缆温升情况。判断开关或线缆有无过热超载现象。

  3.利用红外热像仪可以把握到电力设备在供电过程中各节点的温度，提前发现供电隐患，保证供电安全。

  4.UPS输出开关出现异常高温，就此为将隐患消灭在设备正式运行之前。

  机房空调的故障检测

  电子计算机机房及通行设备的程控交换机房与一般空调房间相比，不仅在温度、湿度、空气洁净及控制的精度等要求上有所不同，而且就设备本身而言区别有是非常明显。通过对机房空调运行时蒸发器、冷凝器、传输铜管及压缩机等进行温度测试，可以很方便的发现当前空调的工作状态，保证其按经济的能效比工作，提高制冷效率，保障机房设备安全。

  1.应用热成像仪测试机房空调视液镜、干燥过滤器等元件前后端温度，用于判断分析管路系统是否存在堵塞现象，若上述器件前后端存在明显温差，很有可能存在堵塞。

  2.应用热成像仪检测压缩机各部分温升分布情况，判断分析压缩机工作状态是否正常。以下图为例，压缩机顶端高压侧温度较高，底端低压侧温度较低，显示压缩机工作正常，但在低端有环状高温带，说明压缩机工作时，压缩机加热器工作（一般压缩机工作时，加热器应停止工作）。

  3.应用热成像仪检测机房空调蒸发器的温度分布情况，了解蒸发器各部分是否均匀吸收热量，可以大致判断蒸发器管路是否畅通、机房空调是否存在缺氟现象等。

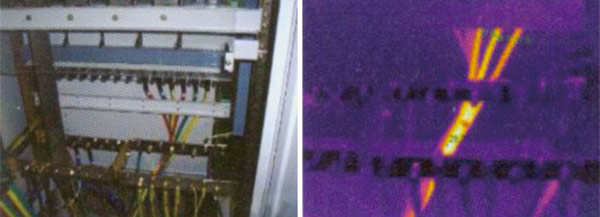

  交流供配电系统

  通信电源交流供配电系统主要包括高压配电系统、主变压器、低压配电系统、楼层配电系统以及它们之间的连接电缆。导体通过电流后根据导体电阻、接触是否良好等情况将产生热量。为保障设备正常运行，必须使导体热量控制在一定范围，所以有必要定期对设备进行测温。因为配电设备高压、不可接触等方面的特殊性，所以需要采用一种非接触的测量手段。因此红外测温就能很好的满足要求。高压配电系统存在温度隐患的部位主要集中在电缆连接处、高压熔断器、高压断路器、高压隔离开关、高压负荷开关以及变压器等地方。而低压配电系统则在空气断路器、熔断器、电缆、线缆连接处等地方会出现过温现象。通过热成像单元对这些设备进行测量，可以很方便地查找到存在故障隐患的设备部分。

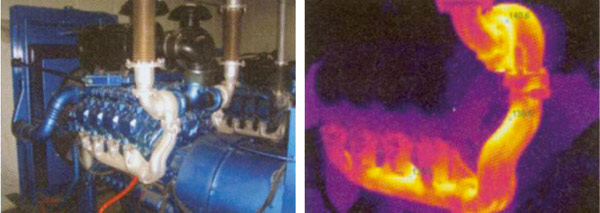

  油机发电机组的检测

  在通信企业中，油机发电机组主要是作为备用的交流电源，能在市电停电后迅速提供稳定的、符合要求的交流电源。正常情况下，由电力部门提供的市电是设备运行和机房空调的动力来源。但市电有例行检修和事故停电的可能性，此期间应使用备用电源（油机发电机组）来完成动力供给。因此，油机发电机组的可靠性是保障通信设备正常运行的重要条件。而油机发电机房的可靠性一方面靠设备本身质量来保障。另一方面，可靠性还需要日常维护来保证。油机发电机组是一套通过化学能转化为机械能再转化为电能的设备。通过能量的不断转换，能量会有不同程度的损失。而损失的能量觉大部门转化为热能。所以，虽然油机发电机组本身有一套完整的冷却润滑系统，但我们还是需要观测油机在运行时是否维持在正常的温度范围，来保证油机发电机组正常运行。

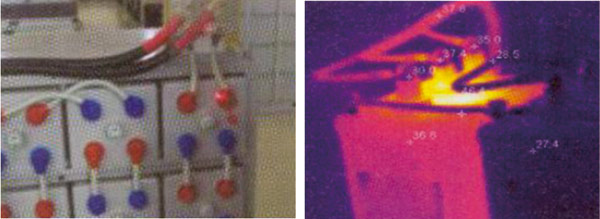

  蓄电池的检测

  蓄电池是通信电源系统中，直流供电系统的重要组成部分。在市电正常工作时，虽然蓄电池不担负通信设备的主要任务，但它与供电主要设备---整流器并联运行，能改善整流器的供电质量，起平滑滤波作用；当市电异常或在整流器不正常的情况下，则由蓄电池单独供电，负担起对全部负载供电的任务，祈祷荷电备用作用。

  蓄电池在放电时，若有电池内部短路、电池连接条接触不良、螺丝未拧紧问题，在大电流放电情况下，故障部位将会出现温度升高现象。平时只能通过手接触及红外点温仪来进行观察，存在一定危险性，而且可能会有遗漏。应用红外热像仪，可以在蓄电池放电期间快速对整组电池各单体、各连接端子的温度进行测试，测试面积较广，不存在盲区。利于及时发现故障隐患，大大提供了工作效率和维护质量。
