制冷型红外热像仪和非制冷红外热像仪区别简介



关键字：制冷型红外热像仪， 热像仪， 非制冷型红外热像仪， 红外，热成像系统



  红外热像仪是一种可探测目标的红外辐射，并通过光电转换、电信号处理等手段将目标物理的温度分布图像转换为视频图像的设备。而由于焦平面阵列探测器材料及相关工艺的限制，早期的红外热像仪必须经过制冷处理来尽可能地减小误差，因此早期的红外探测器件往往会有相应的制冷剂伴随着一起工作，这样在成本和使用率方面就比较落后。但是随着红外技术的不断革新，特别是热电材料及其相关技术的日臻成熟，人们将一些热电、铁电材料逐渐代替了需要制冷方能正常工作的探测器阵列材料，如碲镉贡等。于是在1978年非制冷热成像技术首次研究成功。相应地，许多不同材料、不同类型的非制冷红外热像仪也相继问世。到目前为止，非制冷红外热像仪的基本工作原理，理论基础已经得到广泛地验证，在各个方面的应用也取得了比较好的效果。

非制冷红外热像仪有着突出的优点。相比于普通的制冷型红外热像仪而言，非制冷红外热像仪在使用寿命、价格、体积、功耗等方面更有优势。非制冷热成像系统在各个领域有着广阔的应用前景。

1.使用寿命

  制冷型红外热像仪的使用率与其自身的制冷器有着密切的关系，制冷器的工作时间直接关系到红外热像仪的使用寿命，相对来说非制冷型红外热像仪的使用寿命会更长，但是由于部件老化，测量精度也会降低。

2.价格

  一般来说，制冷型红外热像仪价格高昂，而非制冷型红外热像仪价格则相对较低。

3.体积

  由于制冷型红外热像仪需要制冷机协同工作，使得制冷型红外热像仪比非制冷型红外热像仪体积更大。

4.功耗

  制冷型红外热像仪工作时需要制冷机工作降温，因此会消耗更多的能量，相对非制冷型红外热像仪来说功耗更大。

5.灵敏度、精度、误差

制冷型红外热像仪工作时，制冷机先进行工作来降低自身的温度，这样在检测其他物体时灵敏度更高，精度更高，误差更小，检测温度范围更广。而非制冷型红外热像仪这些方面都是所不及的,特别是非制冷红外焦平面阵列的非均匀性对测量误差的影响较大。



6.可靠性

  制冷型红外热像仪由于其精度高误差小灵敏度高，使得其检测结果更加可靠。

7.应用



在商业和民用方面，可以用于工业、医学、交通、消防等，这是制冷型热成像系统因为其高昂的价格目前无法打入的市场。尤其在2003年春的防非典过程中，用于红外测温仪的非制冷热成像系统发挥了巨大作用。非制冷热成像系统的在商业和民用方面的需求量也在逐年增加。

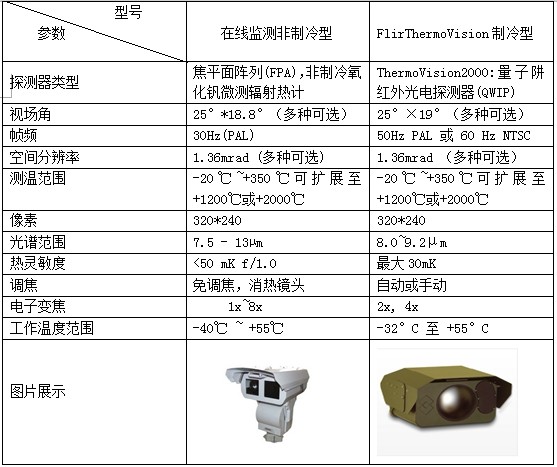

   两种类型红外热像仪参数:



非制冷红外热成像系统的核心是非制冷焦平面，其发展水平直接决定了非制冷热成像仪系统的发展。从1978年非制冷式热成像技术研究成功，到目前非制冷热成像仪装备到部队，已经30多年的发展历史。探测器像素已由原来的单元结构发展到目前的大规模面阵，并逐步向超大规模阵列发展，像素尺寸也在明显减小。未来，非制冷型红外热像仪将在越来越多的领域发挥着重要的作用。当然制冷型红外热像仪以其高精度、误差小，高灵敏度在一些重要领域也在发挥着重要的作用。
