在线式红外测温仪应用于制烟厂

文章出处:责任编辑:作者:人气:-发表时间:2013-09-02 14:10:00

  红外测温仪在烟草行业的应用,除了大家之前熟知的用于检查电力设备、生产设备运行状态及故障诊断,用手动的方式检测生产线上的烟叶、烟丝温度的便携式测温仪之外,在线式和扫描式测温仪同样有很大的未被开发利用的空间,下面我们就来在线式红外测温仪如何应用在打叶复烤、制丝生产等过程生产线及卷包设备上,用它来实时、快速检测物料温度,进一步提高设备自动化、数字化程度,更加有效地控制在制品和最终产品的质量。

制丝线安装图

  在烤烟加工过程中,需要在“松散回潮”、“筛分和加料”、“叶丝增温增湿”、“叶丝干燥(以前称烘叶丝)”等工序后及时快速地检测烟叶(丝)的温度,我们的解决方案是分别在“松散回潮”、“筛分和加料”等滚筒出口处水平距离30—35cm、与输送皮带垂直距离20—30cm处各安装一个在线式红外测温探头,由于这些地方有大量蒸汽和部分灰尘,为了保证测量精度和测量稳定性必须在探头上加装防尘罩和空气吹扫器,同时在附近装一块数显指示仪或记录仪,用以现场指示或记录该工艺控制点的实时温度值,并画出温度变化曲线,给工艺质量管理人员开展质量检测工作提供方便。对这块仪表要求显示字体大、亮度高,颜色鲜艳醒目,有一定的防尘防水性。安装示意图如下:

在线式红外测温仪

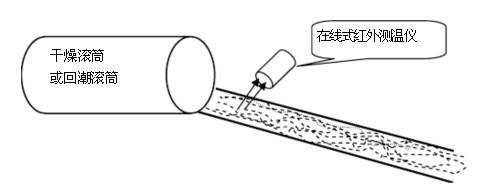

          在线式红外测温仪安装位置示意图

至于白肋烟的制丝过程中温度的实时检测,跟烤烟类似,只是位置有少许不同,需要在“松散回潮”、“叶片增温”、“加里料”这三个工序后进行测量;而在梗线则是在“筛分回潮”和“烟梗加温”这两个工序后测量温度。

打叶复烤线安装图

从通常应用的打叶复烤线工艺流程图上我们可以看出,在打叶复烤过程中,需要在加温润叶、二润、筛分、叶片复烤、烟梗复烤等工序后及时快速地检测烟叶的温度,针对此情况我们的解决方案是分别在加温润叶、二润、筛分、叶片复烤等滚筒出口处水平距离30—35cm、与皮带垂直距离20—30cm处各安装一个在线式红外测温探头,由于这些地方有大量蒸汽和部分灰尘,必须在探头上加装防尘罩和空气吹扫器,同时在附近装一块数显仪表或记录仪作现场指示、记录各关键工艺控制点的实时温度值,给工艺管理人员获取工艺参数提供充足、准确、真实的数据。对这块仪表的要求及安装示意图同制丝线。

该设计把过去人工定时抽检各工艺质量点温度改为在线实时监测各点温度,企业操作也简单,步骤如下:

①在规定位置安装金属支架和压缩空气气管;

②在金属支架上固定红外测温探头包括空气吹扫器和防尘罩,并连接好电源线、信号线, 注意信号线要用屏蔽电缆;

③在附近一个合适位置安装好现场数显温度仪或记录仪,并做好与红外测温探头的连接;

④红外测温探头的信号输出有两路,一路接现场数显温度仪,另一路接到中控室里的工控机或PLC的输入端。
