红外热像仪检测法兰泄漏的必要性

文章出处:责任编辑:作者:人气:-发表时间:2014-03-12 15:30:00



  法兰密封主要是依靠链接螺栓的预警力,通过垫片达到足够的密封封比压,来阻止被密封压力流体介质的外泄。它泄漏的原因有很多方面,密封垫片的压紧力不足,接合面的粗糙度不符合要求,垫片变形和机械振动等都会引起密封垫片与法兰结合面密合不严而发生泄漏。另外螺栓变形或伸长,垫片老化,回弹力下降,龟裂等也会造成法兰面密封不严而发生泄漏。法兰泄漏还有不可忽视的人为因素,如密封垫片装偏,使局部密封比压不足紧力过度,超过了密封垫片的设计极限,以及法兰紧固过程中用力不均或两法兰中心线偏移,造成假紧现象等都容易发生泄漏。

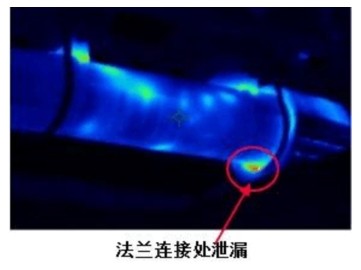

法兰的渗漏一般不易发现,如果其内部为有毒有害物质、高温气体等介质可能会对操作人员造成人体伤害。使用红外热像仪,可以快速、方便的发现泄漏处,从而可以安全的解决问题。





平时巡检时,操作人员对法兰泄漏的检测仪一般是望、闻、摸等方式,工作量繁重而且不安全。用红外点温仪很容易造成漏检,而用红外热像仪可以安全、方便的检测出泄漏部位。



如何才能拍摄清晰的热像图?



法兰的外壳通常处于环境温度下,使用红外热像仪进行检测时,外壳的温度相对较小,要得到一幅清晰的红外热像图



我们建议:

对于温差较小的场合,尽量选择热灵敏度高的红外热像仪

拍摄时要注意尽量避免测量阳光直射,在阴影处拍摄不容易受到阳光干扰,效果较好。

拍摄时注意观察周围有无其他热源,特比对于表面较光亮的法兰,其外壳较易反射周围热源,造成检测干扰,故在拍摄时若周围有热源,请改变拍摄角度。

先使用自动模式测量管道的温度范围;然后手动设置水平及跨度,将温度范围设置在最小,并包含有先前测量的温度范围(各款仪器最小温度范围不同)。
