寒冬来袭,您的供热管道安全吗?红外热像仪助你一臂之力

文章出处:责任编辑:作者:人气:-发表时间:2016-01-13 11:14:00

  冬天要来了,您的供热管道安全吗? 每年的11月开始,北方各地都将陆续迎来新一年的供暖季。然而,供热管道安全吗?有隐患存在吗?提高集中供热管网运行的安全性和可靠性已成为各地供热单位关注的首要问题。如何发现热力管道渗漏点?如何检查管道保温层减薄?如何确保热力设备安全运行?FLIR红外热像仪为您一一解答。

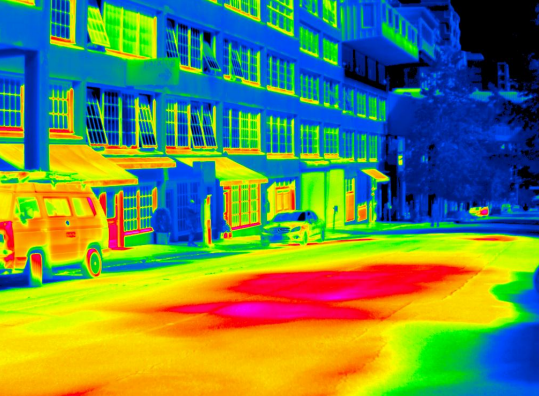

  地暖红外热图

供热管网故障原因

 根据相关部门对多家热力公司的一级管道和元部件的故障调查统计和原因分析,管网故障 主要为管道故障和元部件故障两大类。统计数据表明,管道故障约占56%,元部件故障约占37%,其他故障占7%。管道故障包括管道腐蚀泄露和焊缝开裂两种情况,但腐蚀泄露占到管道故障的98%。管道上的元部件主要是阀门和补偿器,阀门故障约占65%,补偿器故障约35%。阀门故障主要是法兰泄露、阀门腐蚀、开关失严、关闭不严,而法兰泄露、阀门腐蚀是阀门损坏的主原因。

管路故障

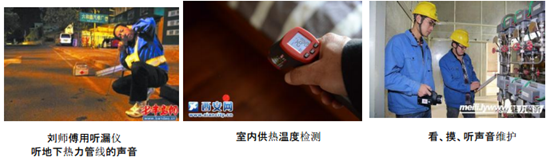

目前供热企业的设备维护方法大部分的供热公司的设备维护人员目前采取的都是看、摸、听的传统方法,凭经验、师傅带,或者使用单一设备进行检测,如听漏仪、点温仪。检测热水管网使用的是压力检测,若压力表显示压力下降,则说明有破损泄漏的发生。但是压力检测有其不可避免的局限性,即无法准确定位泄漏点,只能针对一个片区进行泄漏报警,对确定泄漏位置带来了困难。

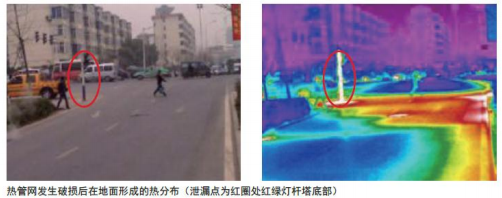

红外热像仪让供热管线泄露无处遁形

北京某热力公司所辖某小区内的二次管线发生泄漏,已经排查半个月,仍旧无法查出具体漏点,不得不将小区的24小时热水变成了限时供给。热力站的工作人员完全靠人工进行排查,耗时极长且无效。在使用FLIR E40FLIR E60红外热像仪后,通过即拍即得的红外热图,快速排查所有管线,仅花了10多分钟就迅速找到了具体漏点,隔天该小区即恢复正常供热。

热像仪作为一种新型检测设备,通过扫描被测区域,观察整体温度分布状况,准确、快速地对地下泄漏部位进行定位,大大提高设备维护效率,减少能源损耗、避免安全事故的发生,从而确保冬季正常供暖。

在供热/热力管道运行故障分析中,红外热像仪的优点:

 · 准确定位故障点,同时反应问题的严重性 · 非接触,安全,检测方式更加舒适 · 直观,利用图像直观反应出发生异常部位

· 既适用于局部区域,又适用于大区域 · 测温速度快,效率高 · 对周围的环境无影响 · 不会给管道用户造成麻烦,也不会影响生产过程

红外热像仪在供热/热力企业中,可以获得的回报:

· 帮助减少威胁热力/供热管道发生重大泄露机会:一次管线内的蒸汽和高温水温度一般都在120度以上;二次管网也在60度左右,一旦发生泄露,直接威胁人民人身 和财产安全。

· 避免资源的重大浪费:发生泄露后,直接导致水费和电费的增加,费用非常客观。举例:一个热力公司发的管线发生泄露,如10(热水,元/吨)*20吨(泄露量) *30天(月)*12个月=72000元(一年消耗的费用,这是一个很小的热力/管道公司的补水情况)。

· 避免造成社会重大影响 :温度较低或停暖/供暖温度不够甚至可能威胁人民生命。

· 避免投诉和赔款:供暖管道发生泄露,一次事故造成的赔款,举例:1000(片区 居民)*100(平方建造面积)*6(元/平方)*3(停暖天数)/30(一个月内) =60,000元。

· 完善检测手段:目前供暖管道发生泄露点查询,日常巡检缺乏的检测有效的检测 工具。

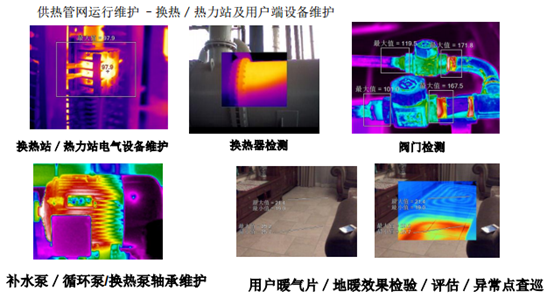

· 提升企业管理体系水平:文档化/流程化/规范化供热管网的红外检测维护方案红外热像仪不仅可以对地下、地面供热管线进行快速排查,还可以对热力站设备进行日常检测与维护,甚至是入户后的暖气片及地暖设备检修。

综上,红外热像仪在检测地暖方面占了绝对的优势;

更多详情可专业咨询上海谱盟光电400-920-2866,专业技术顾问为您解答;
