一、换流站测温的必要性

  在高压直流输电系统中，为了完成将交流电变为直流或者将直流电变为交流电的转换，需要设计换流站。每个换流站内设置独立的高端阀厅两座。每个阀厅内布置6组可控硅换流阀，在换流站中承担交-直流转换功能，是换流站的核心设备。并且价格昂贵，容易因功率过高导致发热产生安全隐患。

  此时带有预警位万向云台、红外可将光一体的在线红外测温系统为实现提升运维智能化水平和工作质量，降低生产人员劳动强度和人身安全风险。同时对阀厅设备（闸刀状况、绝缘油状况、接口状况等电气连接点等关键部位）监测，实现实时测温、记录、图片归档、历史曲线等功能，更好地监测设备运行情况，较早发现安全隐患。

---

二、实施方案

系统主要硬件设备

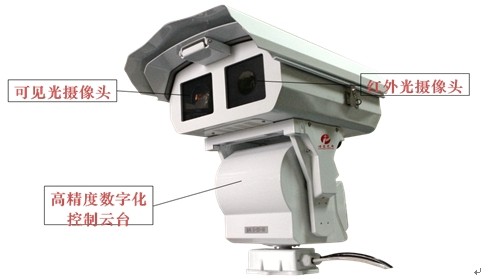

  a. 红外+可见光双镜头测温装置,包含一台红外热像仪+一个高像素可见光摄像机，和可调节式温度防护罩，防护罩内可以智能控制温度.

  b. 高精度云台，水平旋转0°~360°。

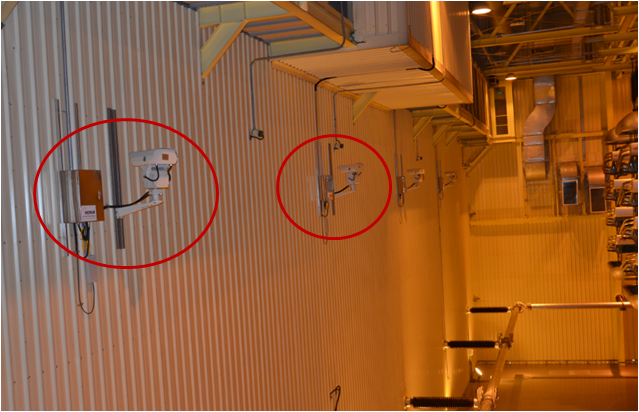

阀厅内安装样式：

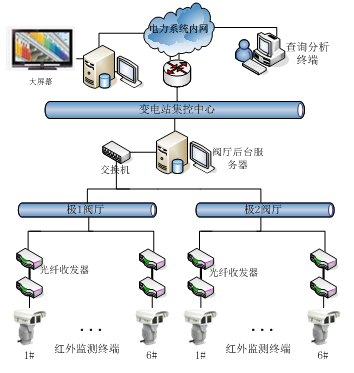

网络拓扑结构图：



  红外热像仪和可见光高清数字摄像机均提供以太网络接口，远程主机可以通过网络交换机连接到每台红外热像仪和可见光高清数字摄像机，实时获取红外图像视频、全辐射温度信息、可见光视频图像，并可以远程控制热像仪、可见光摄像机、高精度数字化云台。



系统功能：



♦  自动巡检：系统具备预置行程，利用机器智能方式运作，无需看管而自动巡测。

♦  自动预警：发现目标设备温度异常自动报警，提示人员具体位置状况信息，以便马上排除故障。

♦  设备监视：监视换流站内的阀厅内换流阀本体的热场景外观状态、工作状态、温度场分布情况；

♦  智能预警：前端端红外视频监控有告警硬接点接至换流站综合自动化系统或远动设备，提供消防、预警的远动报警信息。

实现对换流站的区域内场景情况的远程电力红外视频监控，实现用户对前端设备的管理和控制，包括：实时视频浏览、云镜控制、回放、告警及联动、

设备状态查询等功能控制、回放、告警及联动、设备状态查询等功能。



---

---



三、实施效果：

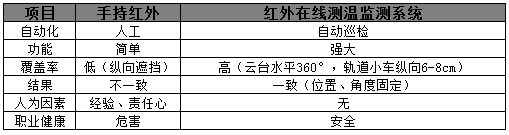

价值体现：



  •  自动巡航监测，保障人员职业健康

  •  温度数据存储、分析，形成温度趋势图和报表

  •  温度报警阈值，过热自动报警，防范于未然

  •  覆盖率达到90%以上，利用价值高

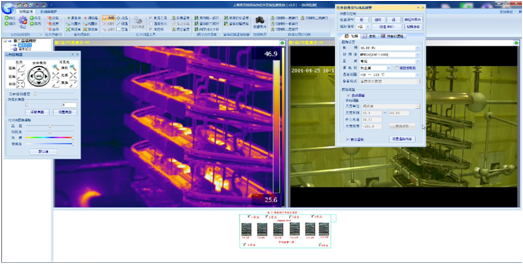

红外热图展现：





1.强大的技术研发实力 Strong R & D strength   谱盟光电拥有一支高素质、高水平的研发队伍，   ，保证了技术的持续创新的能力。
	2.专业的产品服务体系 Professional product service system 拥有国内较早从事电力高压设备红外热成像在线监测技术，技术为核心的多种产品体系，成为国内的红外热像系统在线监测产品和配套服务专业提供商。
3.质量体系认证    Strong R & D strength   公司采用现代管理模式，取得ISO9001质量体系认证、A级纳税人等，成为值得信赖的行业方案供应商！
	4.丰富的方案服务经验  A wealth of experience in program services   谱盟光电为多家电力公司、电厂、石化、煤炭、   冶金等行业用户提供了一系列成功案例，系统产品   性能稳定，获得了用户高   的评价和认可。
