随着红外技术的不断发展，红外热像仪逐渐被应用于越来越多的民生行业，此文将通过热图的解说来阐述美国FLIR热像仪如何应用于传送带的检测。

 在火力发电厂、焦化厂、钢铁厂、煤矿等诸多涉及煤炭运输的行业，传送带运输是很重要的一个环节。在运输过程中，安全是不可忽视的重要因素。因此，针对传送带的监控系统显得尤为重要。通常，我们从如下几个方面监测系统的安全:

• 传送带温度，是否有着火的隐患

• 传送带是否跑偏

• 传送带是否打滑

• 传送带是否撕裂

• 传送带的速度

• 传送带带头是否堆煤

 传统的监控系统存在传感器数目多成本高、施工进度慢、人机界面不直观等诸多不便，普通的视频监控可以有效解决部分问题，但受到光线、距离等的影响，且不能有效观察传送带的温度等。因此，红外成像测温技术在传送带监控系统方面应运而生。

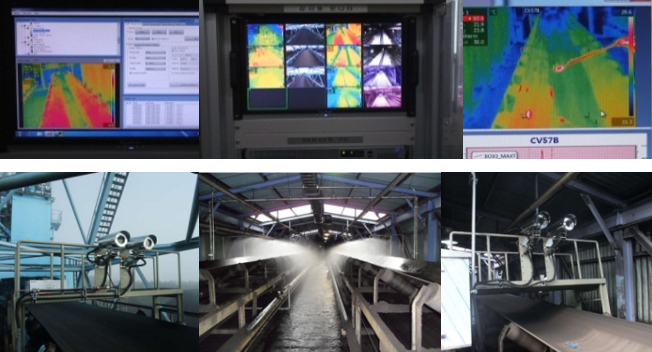

系统简述：

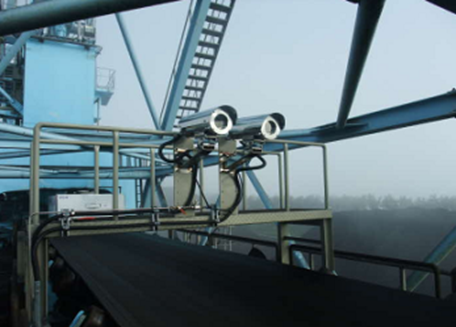

 利用固定安装在传送带上方的红外可见光双视监控系统，在线实时监控传送带运输煤炭的表面温度，通过实时采集现场红外热图，准确地分析煤层温度状况，当温度达到预警温度阈值时，触发报警指导现场处理，避免火灾事故的发生另可见光单元可实时监测传送带是否跑偏、打滑、撕裂、带头是否堆煤、运行速度是否异常等状态信息。

主要功能：

• 实时在线监测目标煤层的火情隐患

• 实时监测传送带各种运行状态

• 火灾故障预警功能，避免火灾发生

• 与已有的消防灭火系统联动，火灾初期触发灭火

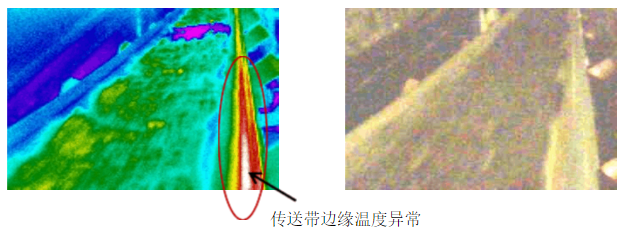

异常热图





                     传送带轴承异常红外热图

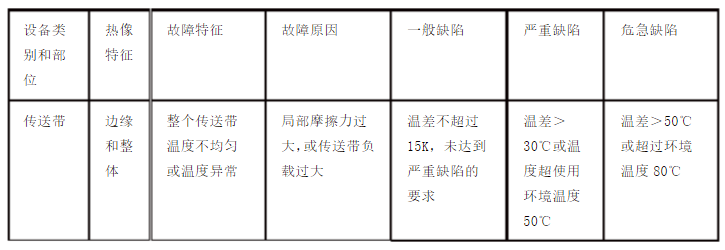

传送带热缺陷判断的依据：



如何才能拍摄清晰的热像图？

  使用红外热像进行检测时要得到一幅清晰的红外热图，我们建议：

1、有部分橡胶传送带比较光亮，拍摄时请注意周围有无干扰热源，造成检测干扰，故在拍摄时若周围有热源，请改变拍摄角度。

2、在室外拍摄时要注意尽量避免测量阳光直射。

3、注意传动轴是否发热，部分橡胶传送带的过热是由传动轴的热量传导。

4、注意拍摄距离，有部分传送带因安装位置原因需要进行非常近或较远距离进行检测，在较近距离时注意红外-可见光的最小聚焦距离；若检测距离较远，则考虑加装长焦镜头。

5、有部分现场粉尘较大，如输送煤炭、水泥、石灰等，为防止输送物品的粉尘对热像仪的损坏（特别是镜头），建议在红外热像仪上罩上塑料薄膜，并修正发射率校准辐射能量的衰减。
