【成功案例】-----神华国华孟津发电有限责任公司火力发电厂煤堆加装在线红外热成像监控系统



 公司是在国家要求建设容量大、参数高、效率好、高环保电站的鼓励政策和为国家提供高效、节能、环保电力生产的要求下，为平衡河南省电力需求，建设的资源节约型和环境友好型的燃煤火电机组。一期工程2×600MW超临界燃煤机组于2008年4月正式开工建设，1号、2号机组分别于2011年3月1日、2011年8月27日通过168小时试运投入商业运营。二期工程规划建设2×1000MW超超临界燃煤发电机组。

一、行业背景

  在这过程中，防止煤堆自燃是非常关键的，火力发电厂的主要燃料是煤炭，为了保证锅炉用煤，一般都建有一个或多个贮煤场，基本为露天堆放，不防雨雪和日晒。煤与空气的接触，不仅会风化，使煤的质量变坏，而且还会经常发生煤堆发热和自燃现象，从而造成能源的浪费，环境的污染，威胁到煤场作业人员的人身安全和设备的运行，也给安全生产带来了相当大的隐患,造成重大损失。

　　加装红外热像仪在线监控系统能准确快速查找自燃点，将自燃点挖出处理，减少不必要的损失。本次跟大家推介的PMS320系统，就是热成像仪的集成设备，能借助煤炭仓储与输送防火报警系统，实时自动扫描煤炭表层的热分布状态，并生成直观的图像。客户能全天候监控，发现并自动识别火源，构建起煤炭储存、转运、输送的立体安全监控网络。

二、项目介绍

  两个圆形干煤棚，两个煤棚间距约50米，每个煤棚直径约100米，高约40多米，加装红外热成像在线防火系统和干煤棚环境监测系统一起构成煤场实时监测系统平台。

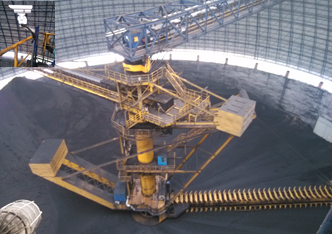

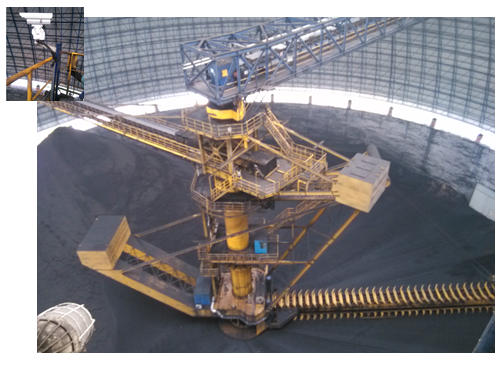

 热成像煤堆防火及预警系统共2台，分别安装在每个煤棚旋转大臂上，热成像监测装置可以随着取煤机大臂的旋转而移动，大大增加了监测范围，但同时也要求监测装置具备防振动连续实时监测的功能。两个热成像监测装置接入统一后台，并且考虑到现场情况采用无线数据传输的方式实时把两台前端装置采集的实时煤堆表面温度分布信息传送到后台机，智能分析平台软件再实时对这些数据分析处理，实时报警及时提示运维人员。

三、PMS320在线红外监控系统优势



PMS320测温预警系统概述：

　　在一些大型堆放场中，由于物料的长时间堆积，物料温度持续上升，易导致自燃，进而造成巨大损失。KATA防火监控红外热像系统实现着火点的早期温度监测、快速火情报警、准确定位起火位置，可以防止火灾发生和大规模蔓延，避免造成重大损失。KATA防火监控红外热像系统可广泛应用于无人值守的自然堆放物监测。　如：煤堆自燃监控、仓库防火监控、木材保管区防火、废物存储区防火。

系统组成：

　　本系统分为红外热成像和可见光两部分，自带云台。（红外热成像测试煤堆或煤化部件的温度，通过设置温度值可在零部件达到设置温度值时发出报警或者发送邮件告知负责人，同时可见光可查看具体细节）相对传统的防火报警，优势明显。双视监控内置集成A310红外热像仪，采用FLIR传感技术，可实现测温，温度报警等功能；



PMS320系统优势：

１.防火于未燃　　煤炭的燃烧多由自燃引起，系统可在煤炭温度达到燃点前进行早期预警，大限度减少自燃损失。

• 内置视频分析器，具备识别入侵对象是人还是车辆的能力

• 校正测温功能适用于火灾探测、安全监控和设备热温监控

２.大空间非接触防火　系统能穿越燃烧引起的浓烟，即使在没有光线的环境下，依然能快速定位着火点，帮助值班人员快速灭火。

３.快速定位着火点　 只需数个探头，就能完成大空间的实时防火监控，监控过程中无需接触作业面，无论安装，还是日常维护都非常方便。

４.设备结构紧凑，软件操作方便。

• PoE(以太网供电)

　　 通过一条线缆同时实现通信和供电 标准PoE-IEEE802.3afPSE–在防结冰环境中全面工作。PoE+–IEEE802.3atPSE支持除冰功能，适用于要求保证100%开机的极寒冷和/或冰冻地区。

• IP控制


　　 FLIR A310红外热像仪可集成到现有的任意TCP/IP网络中，并通过广泛的网络设备加以监控，如PC、NVR、智能电话或使用FLIR或第三方的平板电脑。无需辅助线。通过这种配置，即使您远在千里之外，也可以通过网络监控一切活动。直观的网络界面，方便了红外热像仪的控制和调整。

• 视频流


　　 拥有H.264、MPEG-4或M-JPEG格式的多信道数据流视频功能。可同时输出数字视频和复合视频

• 遮光罩


　　 保护热像仪免受阳光和雨水等的侵袭。

• 专为恶劣环境条件设计


• FLIR传感器管理软件

  每套PMS320红外热像仪均安装有一套管理软件。用户可借助这款直观的软件，利用TCP/IP网络管理并控制A310红外热像仪。

PMS320系统煤炭应用

系统可用于消防联动、煤炭转场、煤炭传送带、煤炭仓储、煤场处理

1、煤场

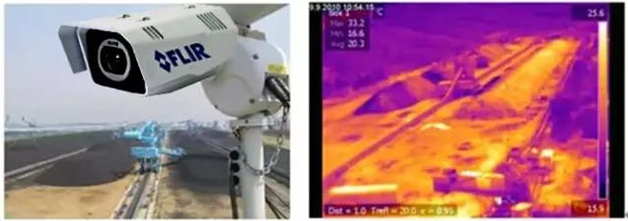

露天煤场存储的煤炭，监控探头可安装在周边制高点；

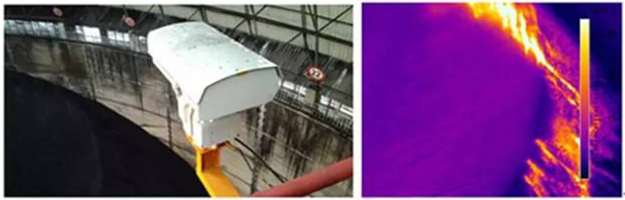

2、煤炭仓储

室内存储的煤炭（如煤棚、煤仓），红外热像仪可安装在上部的马道或钢结构的煤部位；

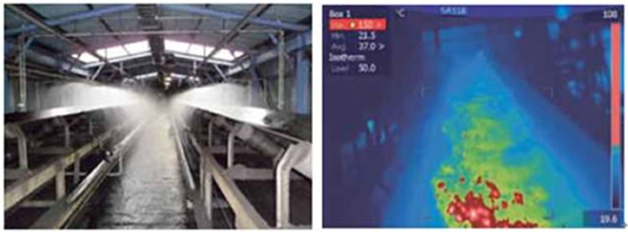

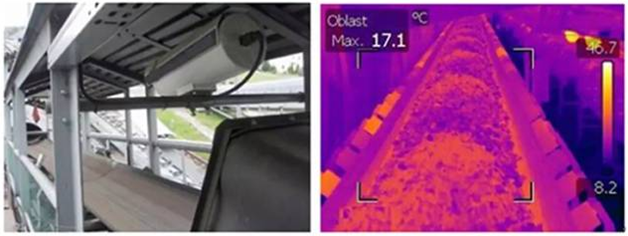

3、煤炭传送带

煤炭传送带安装在传送带一端的上方，提早发现燃烧的煤炭，防止煤炭点燃输送设备。系统也可检测到由于老化、摩擦等原因引起的皮带、托辊发热现象。及时起到预警作用，从而减少或避免皮带输送机事故发生；



4、煤炭转场

红外热像仪监控探头安装在转运设备上方，防止燃烧的煤炭进入车皮，危害运输安全；



5、消防联动

通过与消防灭火喷淋系统联动，红外热像仪煤炭防火报警系统可以更好地发挥其防火和灭火的功能；





PMS320煤化设备监测应用

关键设备状态监测　

　　PMS320系统可以对关键位置进行全天候不间断监控。通过设置温度值可在关键设备状态监测到设置温度值时发出报警或者发送邮件告知负责人，同时可见光可查看具体细节。压缩机，反应釜等是石化行业的关键设备，意外故障会造成大面积的生产中断。温度是反映系统工作状态的指标之一，通过监控设备表面的温度分布，即时了解设备的工作状态，一旦系统温度异常，立即报警，防止设备机导致生产中断，威胁生产安全。实时监控反应釜外表温度场并分析其温度变化趋势，可评估内部耐火材料厚度或结垢情况，帮助管理者制定生产和检修计划；同时可避免事故发生。

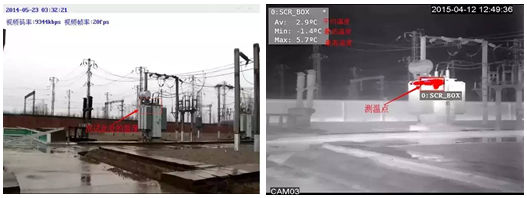

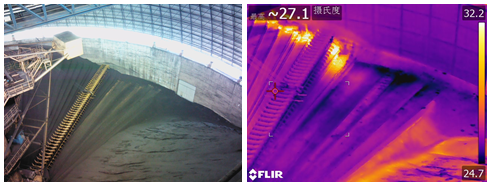

测温实例图

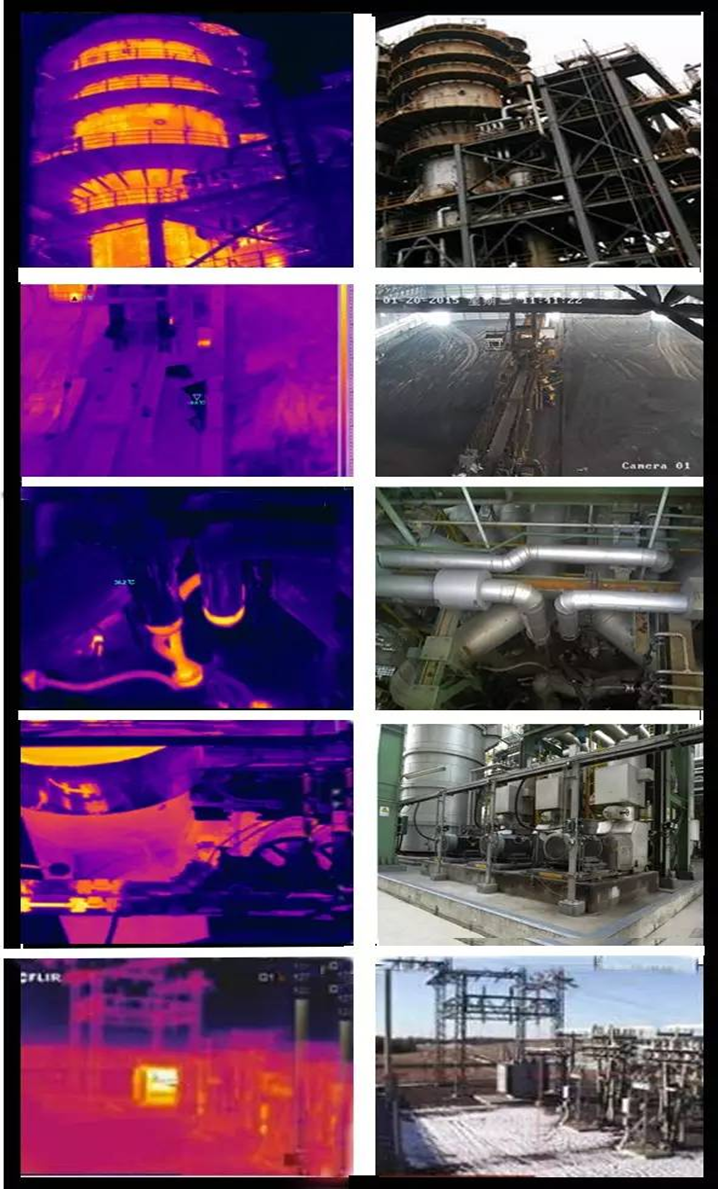

红外效果图



其它应用领域

  其它主要应用领域包括：油田--监控输油管道是否漏油；电厂--运行设备温度是否过高；煤堆--温度过高是否有自燃现象等等 ，发电及配电，变电监控站，关键设备监控，天然气处理，输送及存储，存储区防火，火焰检测，煤堆场防火，木材存放区防火，废料存放区防火。
