一、背景概述

  绝大多数电气设备在出现故障之前都会表现出温升异常

  红外热像仪能够对电气设备的温升异常进行检测，是目前电力领域有效的故障检测方法之一，列为状态检修工作的重要组成部分

  手持红外热像仪已普遍采用

  红外夜视仪功能是夜间监控的重要手段，是现有视频监控方式的

  无论白天还是黑夜，FLIR红外热像仪与自动化软件可随时检测出远程监控站中潜在的设备故障与安全隐患。由此带来的净效应即：可靠性提升，成本下降。

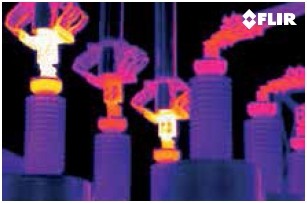

  高压电气设备在发生故障前通常会升温。使用红外热像仪可连续监测高压设备，可避免代价昂贵的故障发生。

二、手持红外仪在实际使用中的局限之处

  1、红外热像仪的较佳检测时间往往是凌晨（主要是负荷和红外成像干扰等原因决定），人工检测难度大 ；

  2、很多变电站路途较远，检测人员现场检测耗费很大人力、物力，且及时性差；

  3、无法实现对一些特殊故障的发展趋势进行连续观察记录分析比较；

  4、部分老旧设备易出现故障，发生突然且发展迅速，如不能及时发现并排除则有可能会造成事故；

  5、大部分电压制热性故障温升突然且温差很小，手持红外难以识别

二、系统介绍

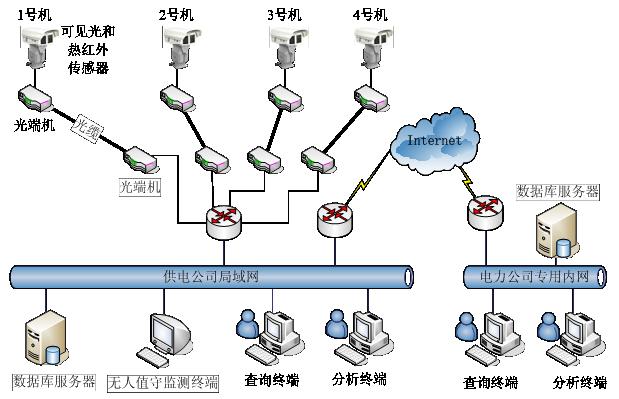

  系统总体框架

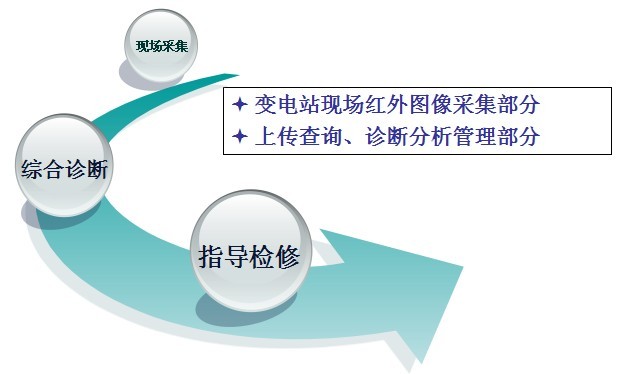

  系统的主要功能

  1、利用前端在线红外监测单元按巡检计划定时对预置位高压设备进行红外热图采集
  2、后台分析诊断软件对现场采集的红外图谱进行自动智能诊断分析，对潜在的热故障隐患进行报警，指导检修，避免故障发生
  3、建立红外诊断分析知识库、标准故障图像信息库、故障设备红外成像历史图库，实现专家远程诊断知识共享及培训平台
  4、支持对各品牌手持热像图谱的诊断分析，并生成检修所需的诊断报表


  系统优势

  1、红外热像仪采用FLIR公司产品，成像清晰，测温精度高、产品稳定；
  2、设备采用氧化钒机芯，可以阳光直射（国产品牌不可）；
  3、360度旋转高精度数字化云台，定位快速无偏移；
  4、采用一线通设计，设备所有通信，控制接口仅为一根网线；
  5、符合红外国标DLT 664-2008，带校温黑体，可以校准，实现被测物体冻结；
  6、强大的后台分析诊断公司，并可支持支持主流便携热像仪热图诊断分析；
  7、在电力系统已有79套的成功案例，系统已得到实践检验，稳定可靠；

三、系统构成

  硬件组成

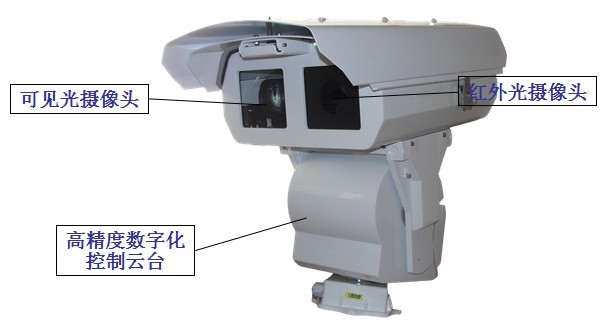

  红外监控单元：在线式红外热探头+可见光探头

  高精度数字化云台

  供电单元及信号传输单元

  在线式热像仪构成



  检测系统软件构成

  远程诊断分析管理部分：红外热像图重新解读与再分析模块、符合规程的辅助诊断模块、图形检索和对比模块、图库分类管理和查询模块、检验报告管理模块、历史学习模块（各类设备故障图库积累与分类）等。
  区域电网红外图库共享数据库部分：市（省）公司高压设备红外诊断分析知识库、标准故障图像信息库（按设备、按故障分类）、故障设备红外成像历史图库；

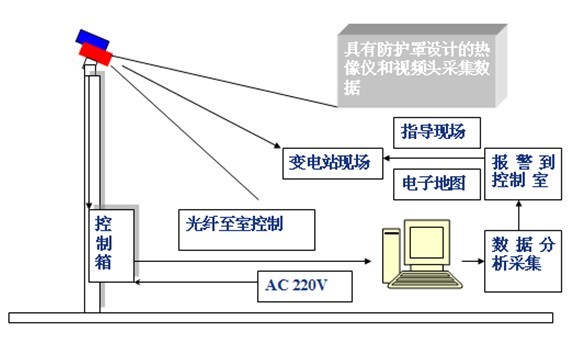

   红外热像仪布置图

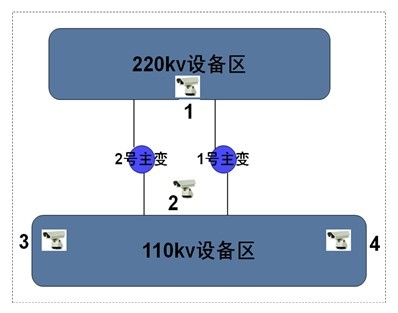

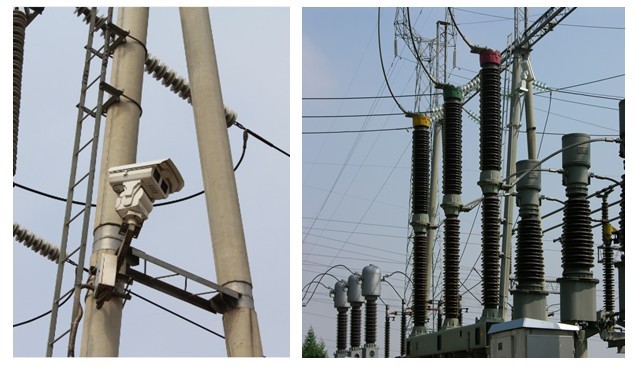

   现场设备布置图

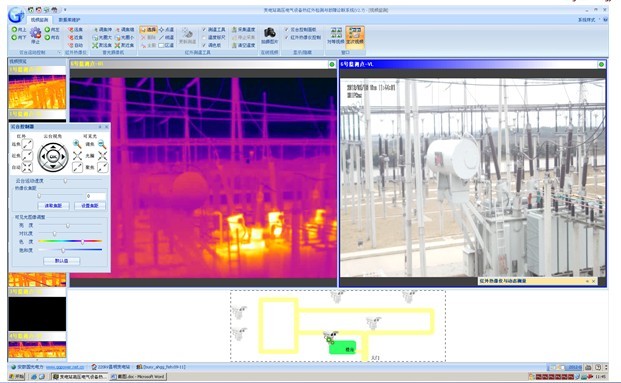

   在线监测控制软件
