在冶金行业也是这样

关键设备一旦发生故障

不仅会带来经济上的损失

还会造成人员的伤害

因此对冶金设备的检测非常重要

那么设备点检员如何利用红外成像技术

把脉冶金设备，“望闻问切”呢？

近日，在FLIR联合中华工控网

举办的产品有奖体验活动上

有一个真实的冶金设备检测的故事

下面小菲就带您走进这段故事

让你切身体会这名设备点检员是如何

针对冶金设备进行“望闻问切”的？

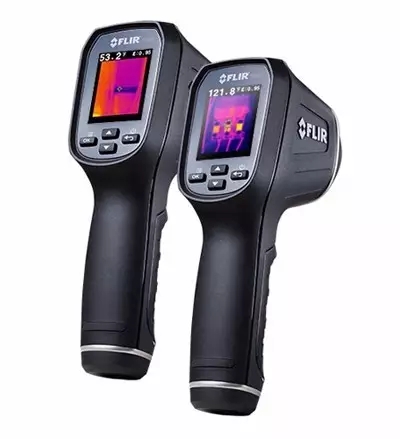

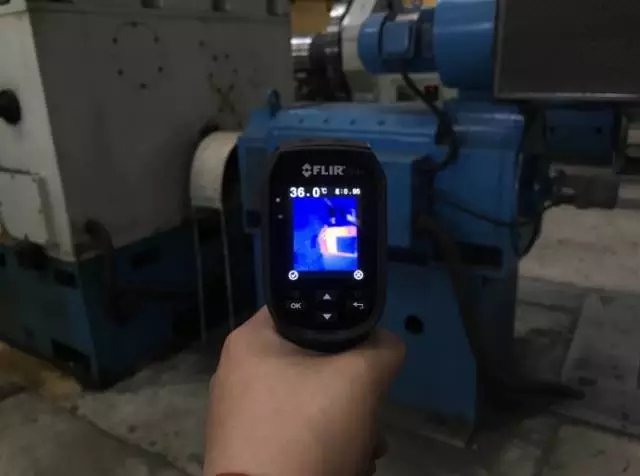

  FLIR TG165红外成像测温仪，是这次冶金设备检测的主力，搭载了FLIR的Lepton®微型红外热像仪机芯，能够有效帮助用户识别热点，可靠地测量温度，以及储存生成报告所需的图像和数据。

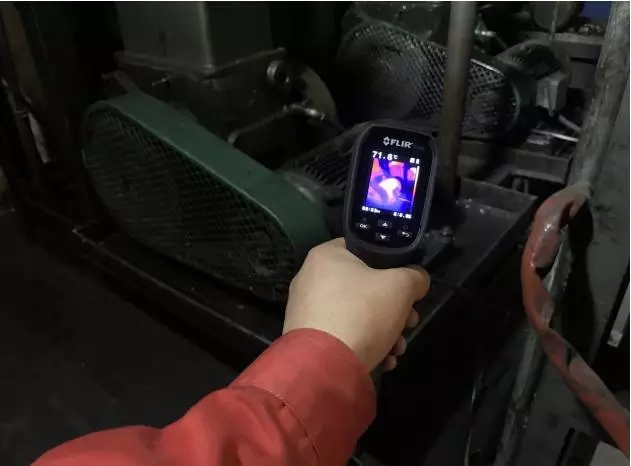

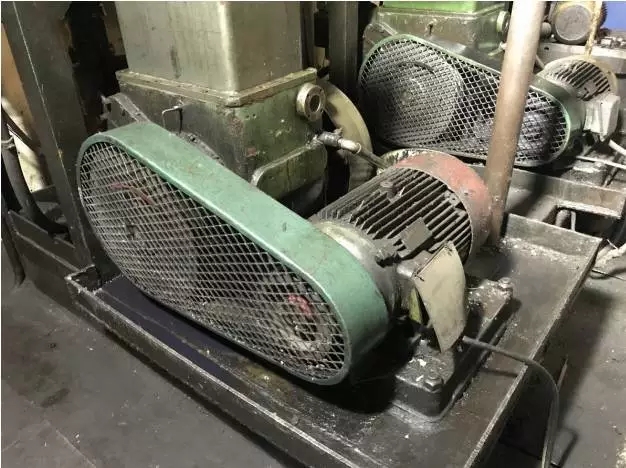

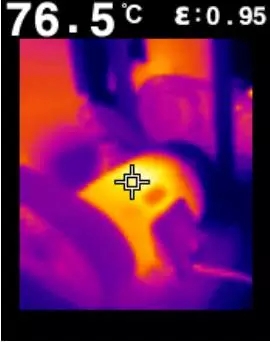

1. 前级泵电动机

  应用场景为本公司用于冶炼金属的真空感应炉用于抽空的前级泵电动机，因为电动机长时间运行，所以电机的温升特别重要，按绝缘等级标准可知F级耐热等级155摄氏度，超过限度，绝缘材料的寿命缩短，容易烧毁电动机，所以定期巡检是非常重要的，发现隐患及时处理，使用菲力尔TG165红外热像仪可轻松观察出，较比传统红外线测温枪测试，更加的直观，方便。

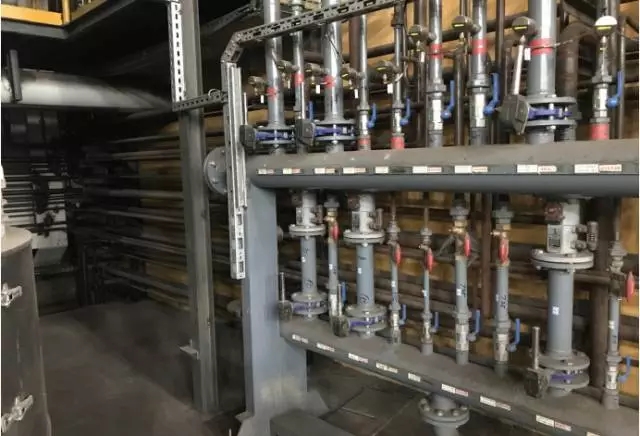

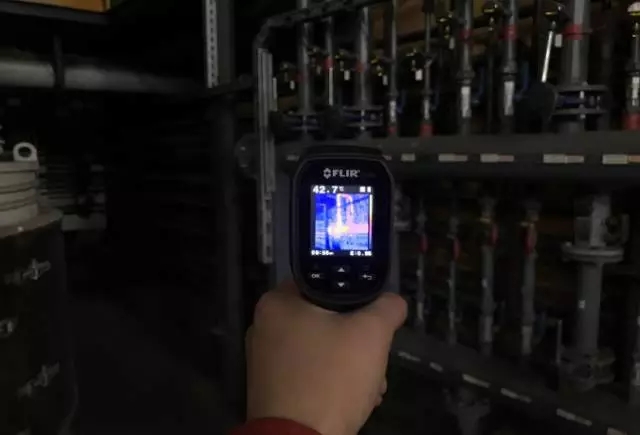

2. 管路

  本图应用场景为感应炉的冷却水管路，对于炼钢设备冷却水温度非常的重要，虽然有热偶与流量计作为辅助检测，但必须每小时人工检测水温，使用菲力尔热像仪可直接观察每一根水管温度的情况，发现水温异常，及时补水降温。

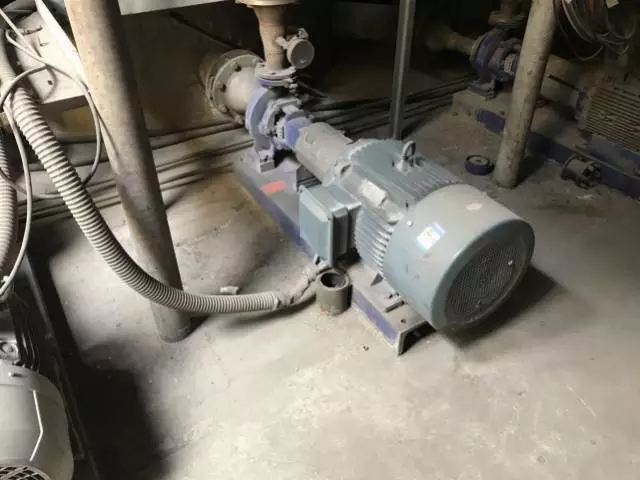

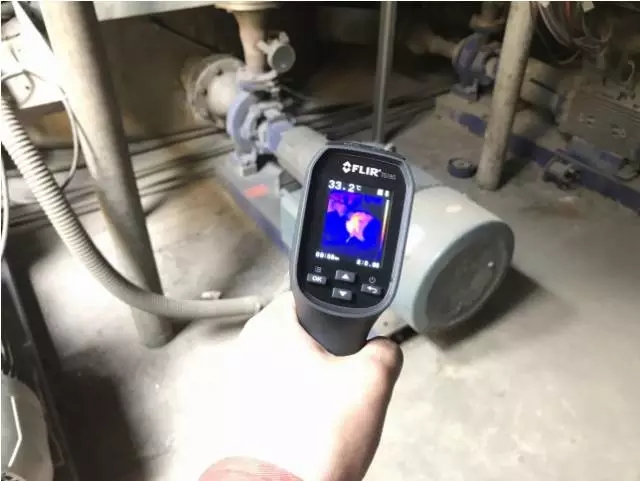

3. 水泵电动机

  本场景图为冶金设备水箱循环水泵电动机运行时的温度情况。

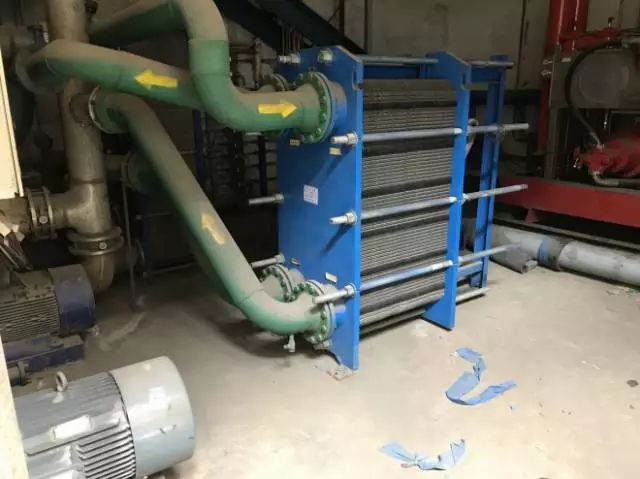

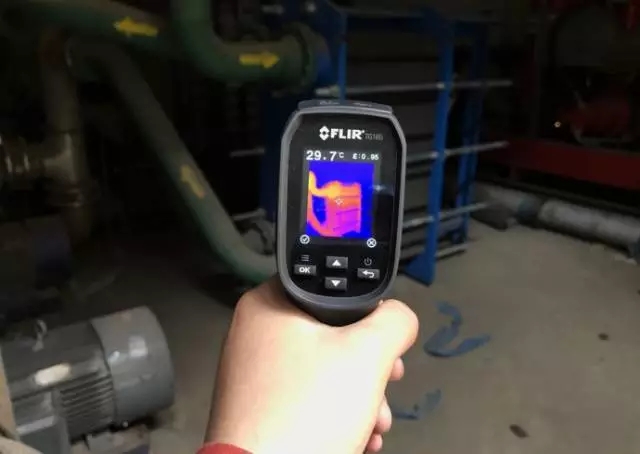

4. 换热器

  本场景图为版式换热器，用于散热水、油等流体介质，由于水质原因，有杂质测试不出来，影响散热，由于是由一片一片的散热片组装而成，拆解安装费时费力，对于需不需清理很麻烦，但我们可以利用红外热像仪的特性，马上便可观察出位置温度的变化，那个位置是否有杂质，是否需要及时清理，节省了大量宝贵时间。

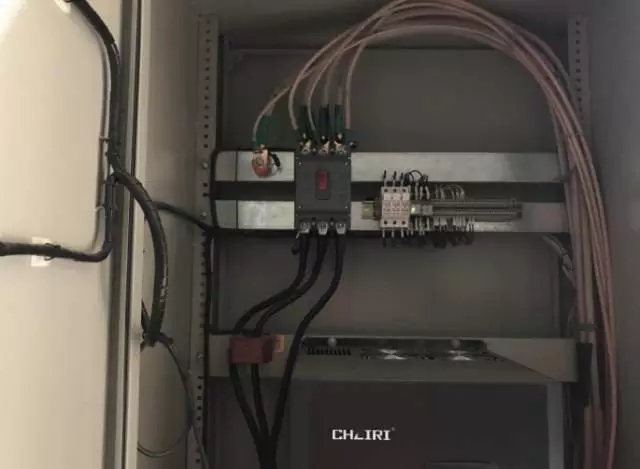

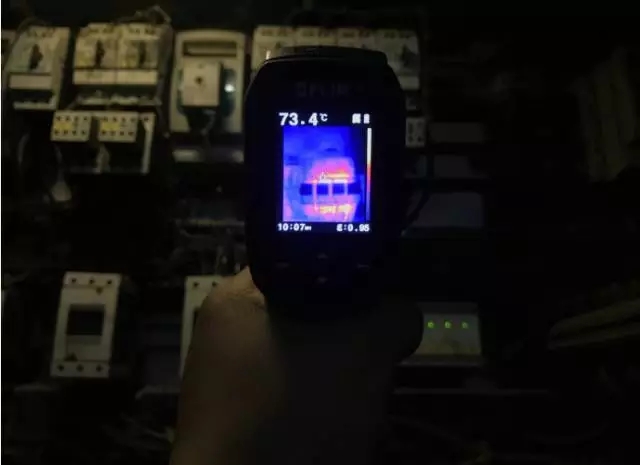

5. 三相电源总开关

  借助TG165红外测温仪随手测试了下三相电源总开关，负载是厂房内的排灰风机，还真发现隐患问题，由于电动机的三相电流不平衡，导致有两相电流过大，需要及时更换，避免造成隐患事故扩大。

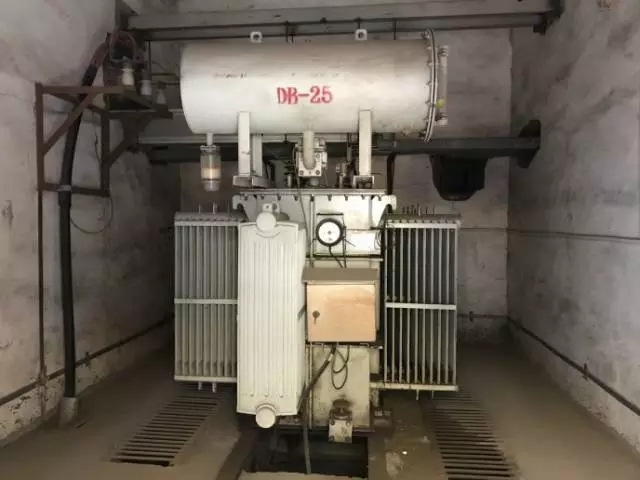

6. 动力变压器

  公司某一厂房的动力变压器，提供低压电源，需要需定巡检。

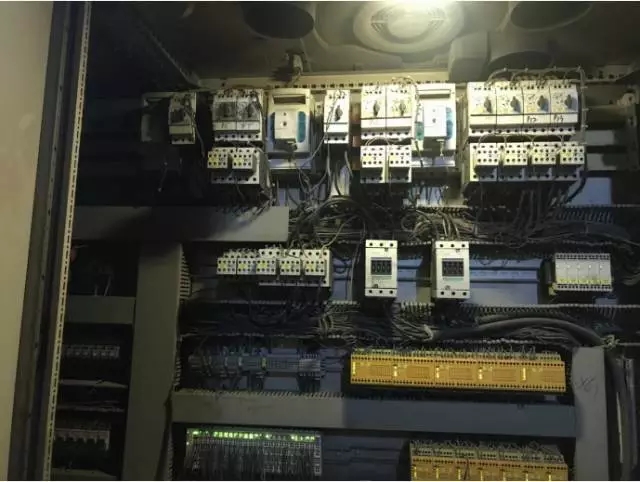

7. 配电柜

  场景图为低压配电柜，使用菲力尔红外热像仪可直观检测出哪个开关，接触器接触不良引起的过热打弧现象，容易发生的事故及时排查掉。

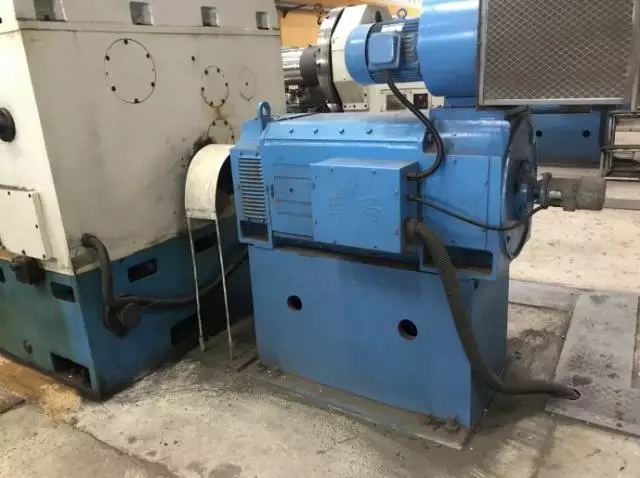

8. 直流电动机

  扒皮床主轴直流电动机。

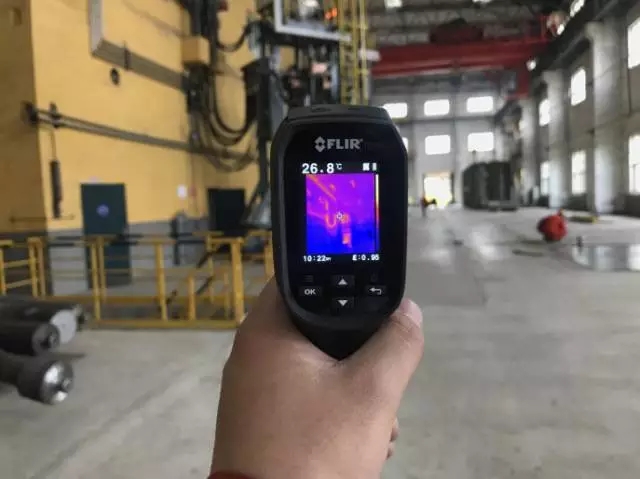

9. 车间随手拍

  体验菲力尔TG165红外成像测温仪给我较深的感受就是，观察热图非常的直观，元器件过热现象一照便知，为巡检，排查安全隐患带来了较大的方便，仪器使用非常简单，不需要专业培训，上手较快。较比传统红外线测温枪好用太多了，以往巡检测试，需要测试设备表面很多地方的温度，但使用热像仪直接就可观察整体温度，节省时间，提高工作效率，而且菲力尔红外热像仪不单单用于工业，还可以作为评测时人员的专用工具。
