红外技术如何应用在压铸行业?

  模具温度的表面分布对于确保工艺的高品质,高效率和无损缺陷具有重要的意义。在压铸的过程中,之所以会主线缩痕,砂孔,裂缝,气泡等缺陷,大多数是因为模具温度失控而导致的。
那么,红外技术是如何应用在压铸行业,保证模具温度快速调整并安全作业的呢?
对于模具的表面温度进行实时监控


  在无需中断生产流程的情况下,即可有效的防止铸造过程中存在的各种问题,及时将其扼杀在萌芽状态。由于不必要的使用温度调节,压缩空气,水基润滑剂,脱模剂等,造成加工过程中模具温度过高或者过低对于零件的质量,模具的使用寿命,生产周期以及能源消耗和维护成本等产生不良的负面影响。
压铸工艺的优化

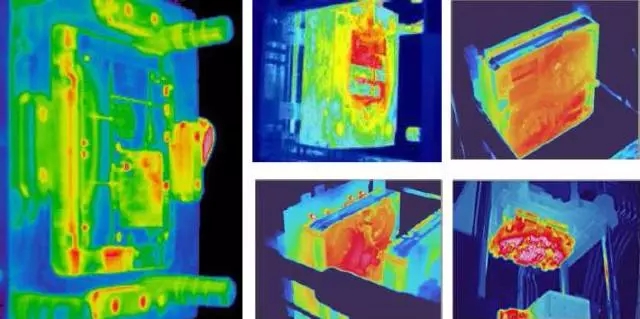

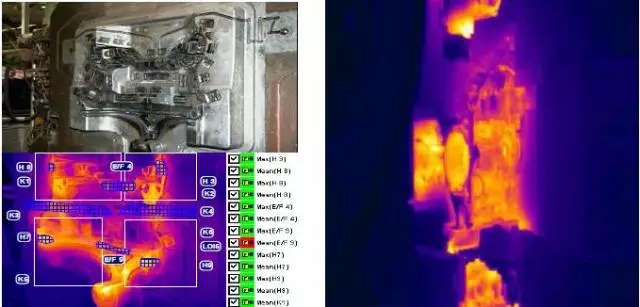

  在模具喷涂前和喷涂后,自动对每一次压铸循环生成的模具分布的全辐射的热图做保存分析,提供有关模具热图分布的热感应图像,得到模具热部分的详细信息。从而使客户对于当前工艺条件有直观的判断。铸造工程师可以通过对模具喷涂过程的优化以实现对模具温度的快速调整。



  裂纹,铸件表面粗糙,灰色或者黄色斑点,缺料,铸件翘曲,锈蚀等均被认为是与模具温度相关的铸造缺陷,通过在线红外热像仪对压铸工艺做全面的控制就可以大大提升控制水平。


  FLIR红外热像仪可以在现场抓取高质量的红外热图,并且存贮在后台的计算机中,对于每一模的温度都做保存,并且通过后台的软件作出统计分析,对于生产的工艺作出全面的控制,大大提高压铸厂家的工艺稳定性和数据追溯能力。

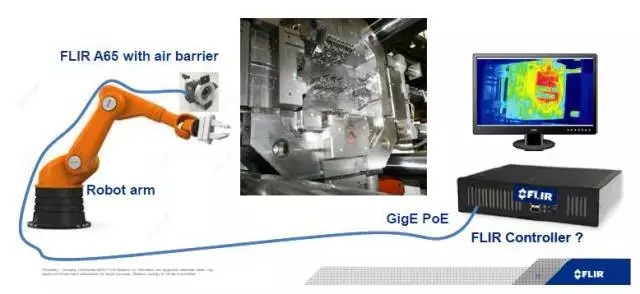

  上图是一个现场的红外热像监控系统,通过安装在机械臂上的红外相机(安装在保护壳中),红外热像仪根据压铸系统中的PLC发出的命令抓图,并且传输到后台计算机中,做进一步的温度分布分析。借助FLIR在线红外热像仪强大的功能以及稳定性,这套热成像仪系统已经在大量客户现场稳定工作了。





此文关键字:红外技术
