光学气体成像热像仪使用中波红外直冷式红外热成像技术，可视化各种气体，如甲烷（CH4）、有机挥发气体（VOCs）、六氟化硫（SF6），二氧化碳（CO2）和制冷剂。FLIR制造了多款热像仪，可视化检测各种气体的泄漏。







  通过光学气体成像技术，石化及环保行业可更安全、更高效地开展“智能LDAR（气体泄漏检测与修复）”检测服务。检测人员可以更快地检测气体泄漏，并立即找到泄漏源，帮助快速修复问题，减少气体泄漏，更好地满足管理要求。此外，光学气体成像节省成本，不仅在于效率提高，更重要的是提高了公司人员和资产安全。

下面是光学气体成像热像仪的十大使用技巧：

一、 明白应用场景和需求

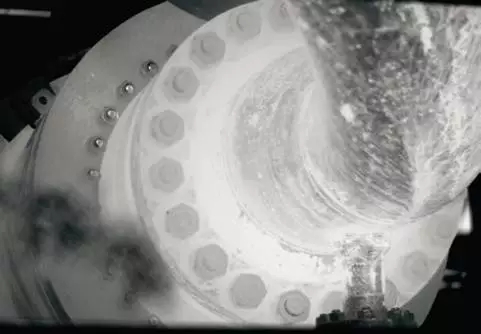

热像仪检测压缩机阀门等天然气泄漏



  不同的气体泄漏需要不同的热像仪检测。换言之：一台红外热像仪可能无法看到所有的气体，所以检测者必须清楚要检测的是什么气体。例如，检测VOCs的光学气体成像红外热像仪无法看到SF6，而检测CO的热像仪则看不到制冷剂。

二、 考虑环境因素

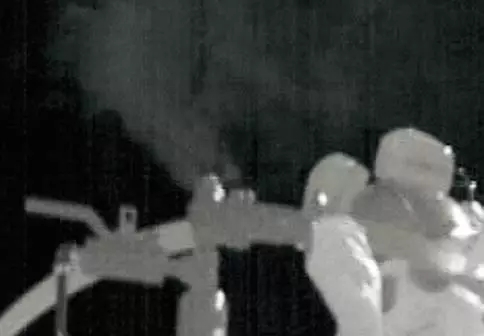

热成像检测管道或断路器的SF6泄漏气体



  光学气体成像的成功来自于环境条件。背景能量差别越大，红外热像仪越容易检测到泄漏的气体，找到泄漏点。主动式光学气体成像（使用激光型逆散射法）取决于背景。当检测高空化合物和指向天空时，这个问题尤其突出。还要考虑雨水和强风。

三、 光学气体成像是一种定性而不是定量方法

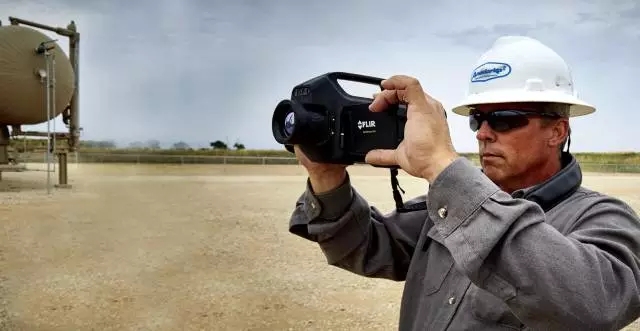

FLIR GFx320光学气体成像红外热像仪能够可视化油气工业中大多数碳氢化合物，承担本质安全使命



  因为环境不同，背景能量差异，光学气体成像热像仪自身无法确定泄漏气体种类和泄漏量。

四、 发挥光学气体成像热像仪的全部功能

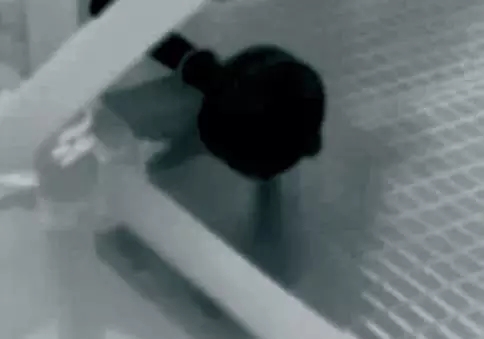

化工厂的压力表泄漏气体



  掌握光学气体成像热像仪的每一项功能如何工作，如自动增加GPS信息或使用图像增强功能。有时即使使用光学气体成像热像仪，也很难发现低浓度气体。高灵敏模式（HSM）可增强图像，即使低浓度气体也能发现。GPS功能十分重要，可定位气体泄漏红外检测的地点。

五、 测量温度

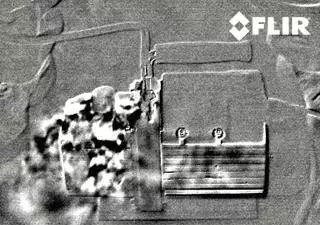

高灵敏模式（HSM）下汽车空调制冷剂泄漏



  许多光学气体成像热像仪使用者工作中都需要测量工厂装置的问题。它们可用于工业维护检测，因为它们可以测量和记录现场温度，并将数据保存为JPEG或视频。

  可以使用红外热像仪在高低压电气设备或机械设备中检测热点或电气问题，或在管道、锅炉等寻找密封故障。

  光学气体成像热像仪的热成像功能也可以帮助提高气体云与背景之间的视觉对比度。不同于其他热成像应用，检测对象（气体）没有身影。只有在气体云和背景之间渲染辐射对比，才能看到气体云。云本身几乎没有任何辐射。要让气体云可见的关键是提高气体云和背景温差（ΔT）。

六、 充分发挥热成像仪功能确保安全







  气体成像热像仪是一种快速、可视化气体泄漏检测方法，可用于危险或难以作业的区域。它们可在几米之外灵敏地检测到细微泄漏，在几百米之外检测到大型泄漏。许多提供高灵敏度增强功能，如HSM，可改善细微或低浓度泄漏检测。

  因为光学气体成像可在安全距离之外检测气体泄漏，可以充分保护自己。首先在主工作区域之外，初步扫描，确定是否存在任何大型气体泄漏。然后逐步靠近，进行更多定向扫描。务必穿戴正确的安全保护装置，在附带的包装盒内保存和运送光学气体成像热成像仪。还有，热像仪的定期维护可确保其本身不会成为安全隐患。

七、持证上岗

  光学气体成像热像是本质安全的，可在石化厂等需要防爆的区域使用。

  切记，光学气体成像热像仪可从安全区域，即使在设施外围之外，发现大量危险的泄漏。

八、保持投资回报

  在许多情况下，光学气体成像热像仪自购买日起就会有回报。调查表明光学气体成像热像仪一般比传统泄漏检测技术快9倍，而且可以帮助检测嗅探器可能遗漏的泄漏。

  光学气体成像还是一种非接触式方法，可在不间断工作下进行，因而公司不会因为停机而损失收益。而且，早期发现泄漏并快速修复，公司可避免罚款，保留可赢利出售的气体。

九、考虑未来的工业排放法规

  逃逸气体泄漏会造成全球变暖，并可能对靠近这些设施的人员造成致命的风险。因为FLIR光学气体成像红外热像仪可检测数十种挥发性有机化合物，如苯，如果公司遵守现有的工业排放法规，可促进环境改善。

  这些法规并非一成不变：政府监管机构，如美国环境保护署或欧盟工业排放指令，总是会对逃逸排放采取更严格的规定。运用正确的工具满足这些发挥，可让你公司先人一步。

十、正确培训

  向资深合格的光学气体成像用户学习如何使用热像仪。必须通过正规机构提供的培训课程，如ITC红外培训中心。

  ITC红外培训中心为期三天的光学气体成像认证课程覆盖FLIR GF系列热像仪设置和操作，这些热像仪可以检测的气体种类，环境条件如何影响气体泄漏检测。培训包括教室上课和实验室练习
