  目前我们谱盟光电已成功实施安装了众多在线红外热像仪系统,拥有丰富的技术工程团队,产品质量及售后均可保证,如下呈现部分案列;

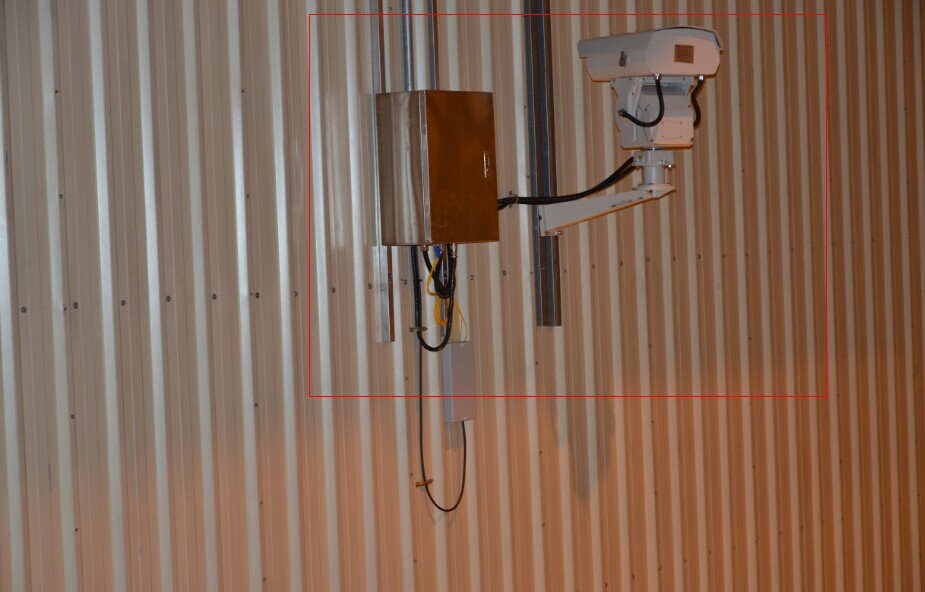

  国网旗下 某换流站特高压800KV阀厅加装在线红外热像仪系统

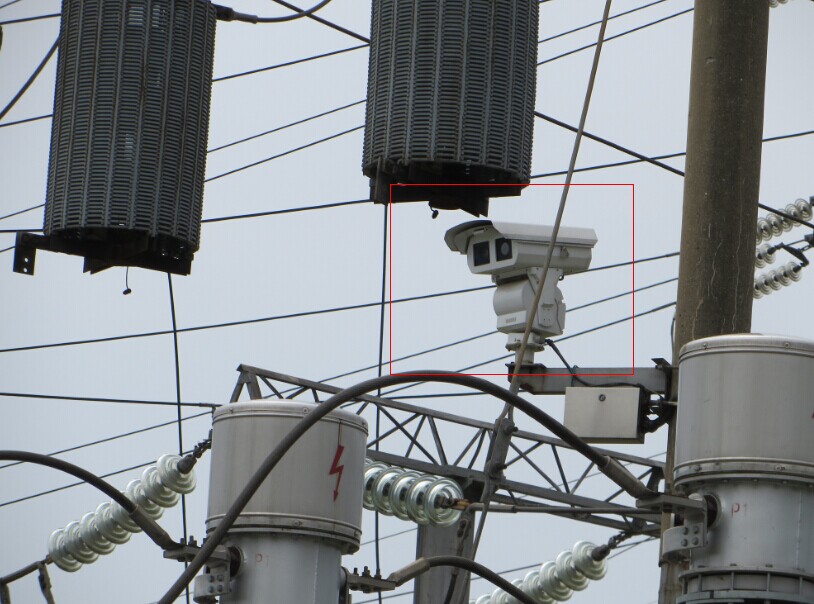

  宣城明变电站在线红外监控系统

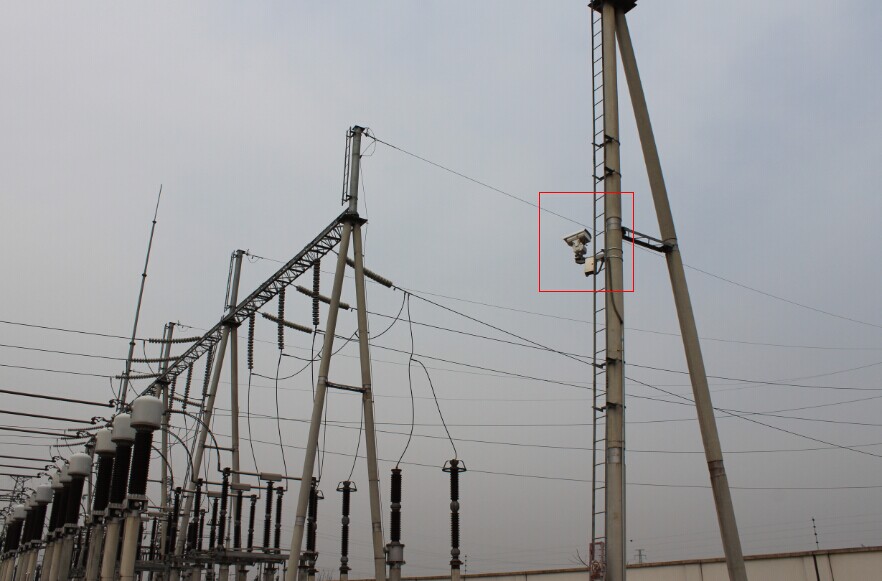

  宁国变电站在线红外监控系统

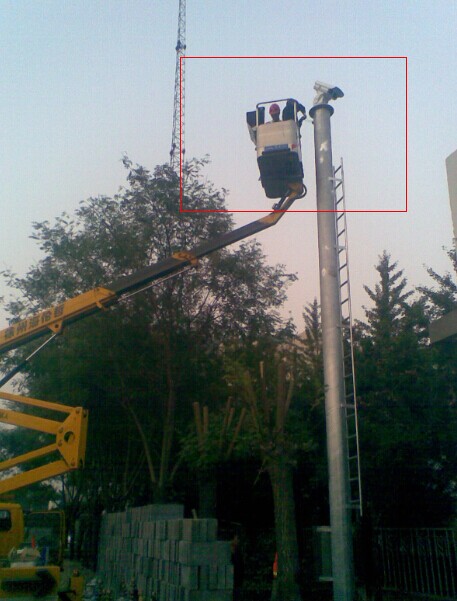

  北京左安门变电站在线红外监控系统

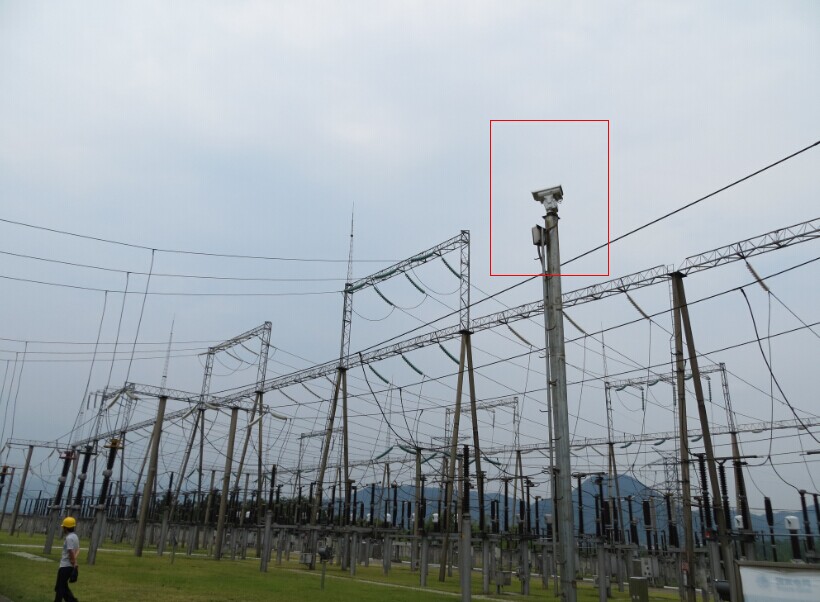

  宣城无线在线红外热像仪





















高压配电开关柜是配电系统中的重要设备,承担着开断和关合电力线路等重要作用,但在长期运行过程中,开关的触点、母线及出线连接等部位因氧化腐蚀或因紧固螺栓松动等原因致使接触电阻增大,在高负荷运行情况下,连接点发热并形成恶性循环,且发热点温度无法监测,最终导致连接部位温度过高甚至烧毁,造成事故停电。对高压开关柜连接点的温度变化进行实时监测及预警是非常必要的,而这种发热目前无法进行实时在线监测,只能通过人工定时巡检,既浪费人力资源,又无法及时获得致热的资料信息。多年来,由于开关过热引起的火灾和大面积停电而造成重大损失的事故屡见不鲜。

目前在变电站中普遍采用了封闭式10kV35kV开关柜,但开关柜运行中仅能通过观察窗口观察柜体内局部的情况,利用手持式红外测温仪也不能对柜内设备和环境参数进行全面、快速的测量,特别是对一些重要的大负荷开关柜缺乏监测手段,如主变开关柜。而对柜体内设备绝缘水平影响较大的温湿度情况缺乏有效监控设备和方法,势必会造成开关柜运行的安全隐患,给安全生产带来负面影响,实际运行中造成开关柜事故的主要原因就是开关柜内温湿度异常,而且此类事故往往波及周围开关柜,造成停电范围广、维修时间长。

针对以上问题上海谱盟光电科技有限公司开发出微型无线红外测温实时在线监测管理系统,实现高压带电体的温度实时在线监测,从根本上解决温度巡检管理难题,实现从定时巡检到实时在线状态检测的过渡,提高电网的安全管理信息化水平,对于预防事故发生提供了有效的管理手段。

一、系统组成与工作流程

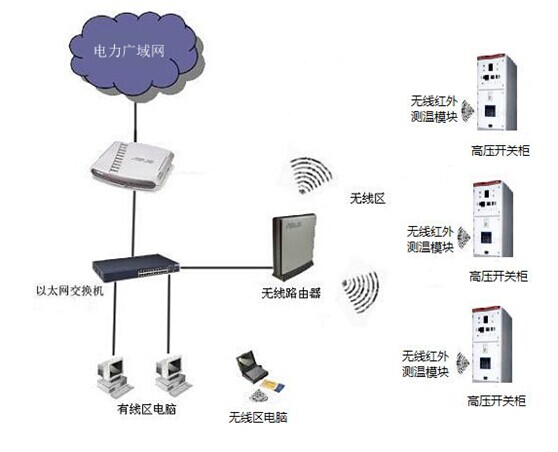

1、 网络结构图

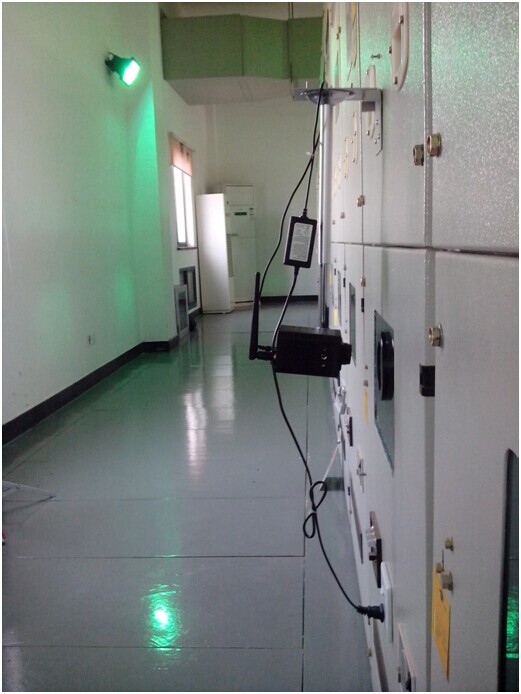

从结构划分上来看包括安装在开关柜上的无线测温湿和红外成像探头,通过WIFI无线网络将数据送入开关室里的无线路由,无线路由接入电力广域网,通过数据广域网络实现远方监控、辅助诊断、历史数据存储等管理。

工作流程

该系统通过安装在每个开关柜门盖上的无线红外成像测温湿探头,实时获取开关柜内母线连接处的温、湿度信息及红外热图,通过无线(WIFI)和电力广域网传输方式把温湿度信息和红外图像送到公司红外成像测温数据库,远方监控中心、高压试验检修部门在公司红外在线检测和辅助分析平台上获得远程红外图像监控信息和报警信息。当有温升异常、湿度超限时,监控终端可以即时报警,可以对无线红外测温、湿模块加以控制加热器的启停,对无线红外测温模块加以控制,可以设置伪彩参数、发射率、背景校正及自动校正、多区域测温等。当有温升异常时,监控终端可以即时报警。同时,监控终端信息数据可以融入当前变电站高压设备红外热像在线监测系统平台。此外,在开关柜内增设湿度传感器,利用控制模块根据环境的湿度控制现有加热器的启动或停止工作。

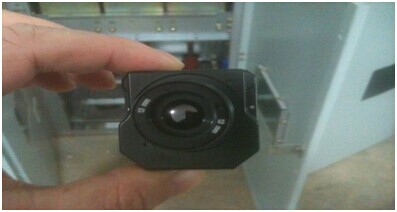

无线红外成像探头外观

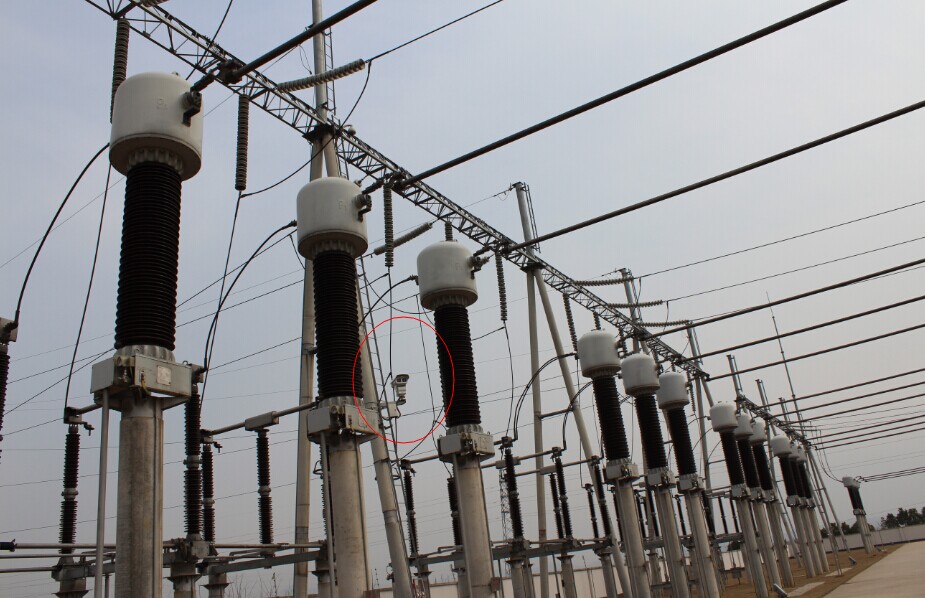

现场案例
