PS智能变电站红外热像系统
一、系统介绍
  PS智能变电站红外热像系统是由前端网络化云台红外热像仪设备和后端操控诊断分析软件组成,利用设置在变电站内若干个在线式红外热像仪,对区域内监测目标按预先设定的巡航计划定时定点巡航,获取监测范围内每个设定目标的红外热图像。后台的红外分析处理程序通过对拍摄的红外热图像分析得到的温度信息进行综合判断,对高压设备的热故障进行预诊断,温度超出设定报警值,给出报警(声光电、短信),引导现场操作人员对故障进行进一步排查,解决存在的问题,避免故障发生。另巡检人员也可远程操控现场在线热像仪,进行人工巡检,定位分析。系统另可对疑难红外图谱进行分析诊断,生成诊断报告,指导现场检修处理。

二、主要功能
  1自动巡航测温报警功能:人工设定巡航方案,在无人值守情况下,计算机定时开启红外热像仪,控制云台,对设定的设备进行定时定点的红外图像采集和温度数据分析,对温度异常的设备进行报警,指导现场工作人员处理;
  2人工巡检功能:在人工监控状态下,远程控制云台(垂直90°,仰角40°,水平360°,精度1°)实现对整个视场范围的热故障的搜寻、设备的外观状态、工作状态、温度场分布情况监控;

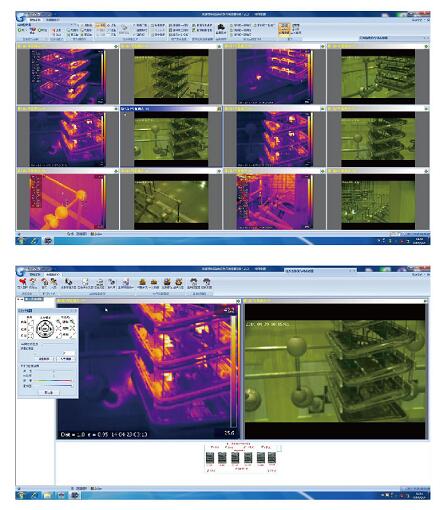

  3、红外图谱分析诊断功能:系统具备红外诊断分析知识库、设备标准图谱库、典型故障图谱库,可对疑难红外图谱进行分析,自动生成诊断报表,分析出故障的类型和级别,并给与对应的处理意见,指导现场检修处理;

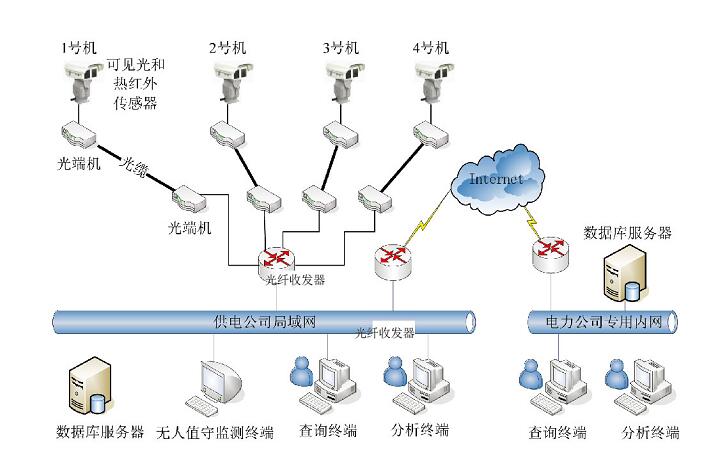

三、网络拓扑图




四、应用场景

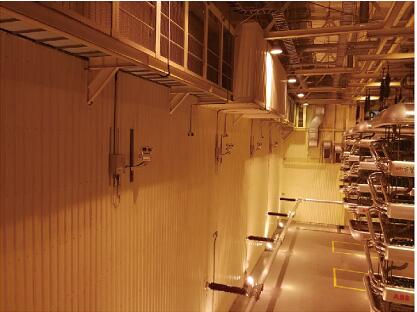

  1、变电站(常规变电站、铁路牵引站、电厂升压站、换流站阀厅、换流站交直流场)
  2、配电室,开关室,机房、高铁机械信号室(垂直和挂轨式)
  3、输电线路缺陷、隧道电缆、城市管廊电气安全、光热电站熔岩转换塔温度监测。
