对FLIR CM174红外成像钳形表的功能，主要是对配电设施进行了观察，包括变压器和配电屏等进行初步的了解。

配电设施的观察

（1）800kVA变压器（1#变）

  型号S11-M-800，额定电压10000V/400V，测试时负荷较小，不到额定容量的20%。

  测试时为多云天气，变压器室内温度计显示31℃，CM174测得温度计底部温度26.9℃，地面温度20.8℃，变压器室附近室外金属门表面温度33.0℃（无阳光）；可能因早几日为阴天及下雨天气以及其他，而地面及墙面温度较低。

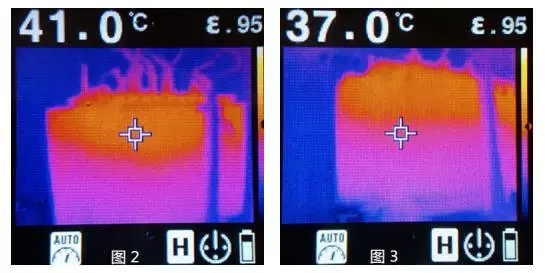

  此时变压器高压侧的一面温度分布情况如图2、图3所示，左侧温度见图4。

  从图中可以看出，高温在上层，符合常规概念；此时变压器本身的温度表，显示为44℃多一点（参见图5），基本与所测表面温度相符合。





  接着，用FLIR红外成像钳形表对变压器接线端子连接部位的温度进行了测试。

  高压侧A、B、C三相分别为34.5℃、35.1℃、34.0℃，数值差别可能与测量点的一致性、各相电流大小、各散热状态有关（中间相稍微偏高），可以认为基本均衡；而确实，去年底曾进行过一次维护，未见接触不良的情况。

  低压侧A、B、C三相分别为33.1℃、33.7℃、28.4℃（与高压侧位置对应），从记录的图像看（未示出），C相测量点稍微偏离了一点；而低压侧温度低于高压侧，应当与低压侧母排散热状态较好有关。

  导体连接点的温度，达到热平衡后，除其接触电阻的发热外，还有变压器壳体辐射热、变压器内部传导热等的影响，假设这些影响的水平相当，则导体本身散热状态较好时，温度会偏低；这里的讨论，忽略了低压侧电流比高压侧大、电流流过时导体本身会发热的因素。

  图4记录的是靠近A相侧的温度分布，而靠近C相侧一面的温度值未予测量；实际工作中，应当注意到用红外成像钳形表测量的全面和合理，以具比对性和可操作性。虽然，变压器满负荷时的表现可能会不一样，但此次测量仍可以作为一个参考。

  2#变亦为800kVA油变，负荷稍高、但也不足20%，温度测量情况大致与1#变相当，亦未发现异常情况。

（2）#变低压总屏

  该温度值的测量，比1#变要早；那天因一台大功率设备的开启，负荷达到了变压器容量的一半（图6）。

  拟观测总开关背后，进出母排连接部位的温度（图7）。

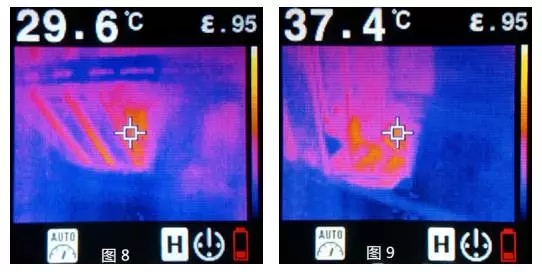

  测得的温度分布情况，参见图8、图9；当时为仪表熟悉中，试着用钳形表来观测不同点的温度。其温度较高部位，为导体连接处；它含有连接处接触电阻的发热，亦有开关内部传导热（触头发热）的影响。

  与此类似，对开关引出端的6个点均进行了观测，上部3个点的温度在35℃上下；下部的3个点略低，记录的值是32℃的样子（当然，实际工作中需有客观实录的准确数据，否则不能作为依据）。

  另外，靠内竖直下行、进电母排转弯处观察到一个温度较高点（未示出），是观测误差、还是确实温度比较高，及其原因等，因时间关系和测试水平受限，未予确认而存疑，但可作为今后维护的参考。





  观测2#变低压总屏时的负荷也较低，未见异常情况；对高压进线、高压屏的观测，也未见异常。

（3）分配电屏（11P）

  当天低压室内温度较低，温度计指示25℃，时间是1#变低压总屏观测的前一天下午。

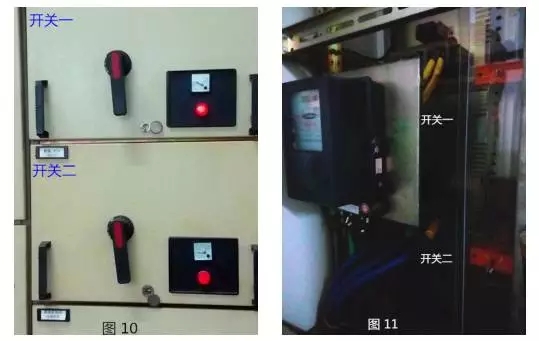

  该配电屏上部有两个开关（开关一、开关二，图10），为对同一台套设备供电；其出线见图11，开关一的出线，为两根同型号、同规格电缆并联供电。

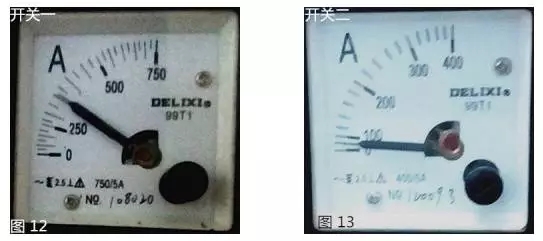

  通过FLIR红外成像钳形表观察到的面板电流，分别见图12、图13；面板上的电流表主要起指示作用，其数值仅供参考。

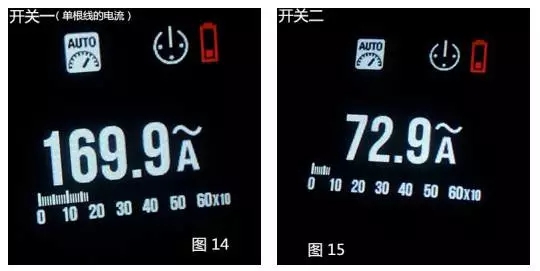

  用FLIR CM174数字钳形表对应测试，其电流分别为图14、图15所示。

  其中，图14显示的开关一的电流，是测得的单线电流，实际所测相的电流，可以认为是169.9×2（A）；该负荷电流略有波动，会随着钳形表的观测时间的不同，而有所区别。接下来，则进行主要所关注的测试——红外热图像。

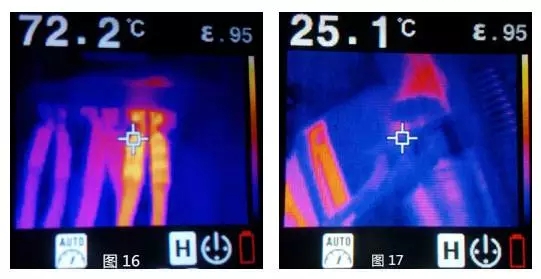

  观察开关一的出线，发觉右边一相导线的温度，明显高于其他两相（图16），并且温度值较高，若暂不处理则热天需加强监护；该设备三相电流是平衡的，导线连接点的发热情况应当一致。

  从现象看，可重点怀疑导线的接线端子是否可能存在接触不良；但是，应当先确定开关端子与其连接导体、抽屉接插件、接插件端子与导线（电缆）的连接是否可靠。还有，若开关内部触点接触不良，也可能会有影响。

  因为电缆较大，判断失误可能存在耗工耗时等问题；比如若重新压接端子，可能涉及到导线余量、制作不便等具体情况；所以在决定前，需判断准确。日常维护中，还可对照线径，收集导线发热状态等更多信息，以提供今后判断的依据。

  图17在观察开关二的出线时，见到开关一导线的温度比开关二的高；但图17中间偏右的温度较高部位，未进一步判明是热的辐射、对流影响还是其他。





体验者的试用感受

  一块表，集成了电流、电压、电阻测量等各项功能，更具红外热成像能力，而又体积小、便于携带、品质可靠，是了解设备设施状态、维护检修、日常巡检的得力工具。

  特别是红外热成像功能，其显示直观、便于比对，有利于快速作出判断；而能够用于难以接近、或不能接近的位置（例如高压，其实低压不便接近者亦然），则提供了测量的便利性。

  显示面板较多的像素，能够显示更多的信息；热成像图像与电量测量值，二者合而为一显示，不但紧凑，而且能够方便观察。而“柔性钳头适配器”的配套，不但可以扩大电流量程，还提供了测量的方便。

  虽然通过FLIR红外成像数字钳形表体验时正值负荷较低，但主要的和感兴趣的功能、有条件的测量均进行了试验，也得到了有益的数据，取得了FLIR CM174钳形表的应用经验。因为定位是电气测量工具，所以对于仪表的测量结果，不但需要了解其测量原理，还需要结合电气知识和电气经验作出判断。

  虽然该次所得试验数据，由于开始时处于了解熟悉阶段，可能存在测量偏差和不全面；而又因单位规模小、效益差，不主张非直接生产性环节方面的开支，未能购买产品，但通过这次体验，仍感受到了CM174数字钳形表的方便性和有利性。
