PC过程控制红外热像系统

文章出处:谱盟光电责任编辑:谱盟光电作者:谱盟光电人气:-发表时间:2018-06-05 14:12:00

PC过程控制红外热像系统
一、系统概述:
  PC过程控制红外热像系统主要应用于工业生产领域,可作为工业生产过程质量控制的重要手段之一,在综合工业领域中帮助用户快速检测故障,协助用户进行工业生产制程优化。谱盟光电可根据不同的现场工艺流程要求,为客户搭建专业的PC过程控制红外热像系统。

二、主要功能:
  1、准确检测被测对象的温度、温度变化、热点分布,对温度趋势进行监测与分析。


  2、将异常的温度信息作为触发信号传送给流程控制系统,可以与自动化系统联动,触发自动化系统执行相应操作。实现生产制程优化控制。

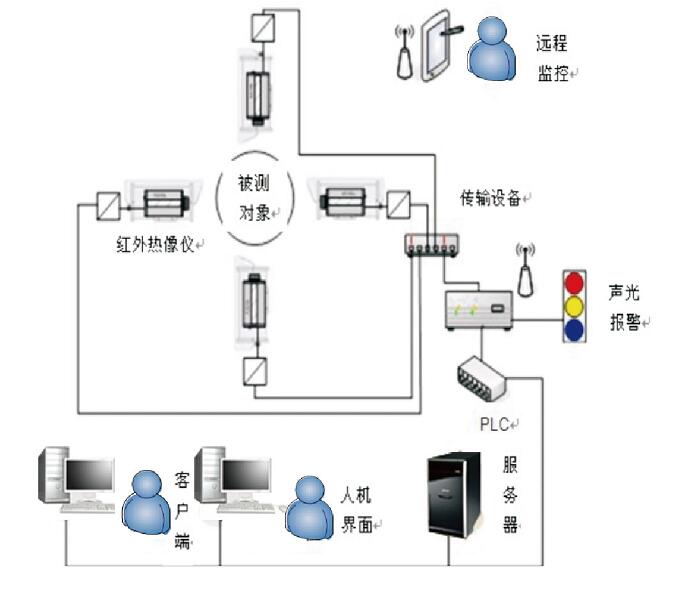

三、系统配置:
  1在线式热像分析仪、温度扩展选件(1200℃,2000℃,-40℃,-60℃…)
  2、光学组件与调焦(标准内置25°镜头,可选配6°、15°、45°、和90°四种镜头)
  3、显微成像与特写测量(100 µm50 µm、和25 µm光学显微镜及镜座可选)
  4、精确定时与控制
  5、可见光辅助摄像机
  6、声光报警系统
  7、过程控制系统接口模块(PLCHMII/OSCADADCSModbusProfibusProfiNet
  8PC过程控制后台智能分析软件系统







四、典型应用:
A,制造业生产工艺优化
  在生产工艺中,由于以往接触式测温的局限性,导致一些生产工艺质量无法保证。随着红外热成像技术与传统的PLC、工控机等技术的集成应用,使得一些生产过程的质量控制变为可能,优化了生产工艺流程。

问题:
 确定内部温度、检测产品间隔、检测产品尺寸、查找层叠产品

应用:
  1、冲压模具温度监测
  2、发动机试车异常温度检测
  3、家用电器加热元件
  4PCB电路板工艺检测


  5、电子发热元件检测、老化试验

  6、太阳能电池板

  7、锂电池组电池虚焊检测





B,冶金工艺系统优化



问题: 1,熔炉需要实时温度监控, 2,查找炉体表面过热点 3,耐火材料腐蚀程度检测







  1、熔炉闸门
  2、钢包闸门
  3、钢包管套操作器
  4、带有制动装置的换管机
  5、喂槽滑动闸门
  6、带有换管机的喂槽滑动闸门
  7、校准管嘴的转换机
  8、制动装置控制系统
  9、模具液面控制
  10、钢炉下渣检测


  11、盘条检测


C,铝箔密封工艺识别


  红外机器视觉系统,可以较好的识别封装异常,辅助以自动化接口,可以实现全自动化的铝箔封装检测。









此文关键字:过程控制红外热像系统
