 FLIR 热像仪选购攻略





    热像仪是利用红外探测器和光学成像物镜接受被测目标的红外辐射能量分布图形反映到红外探测器的光敏元件上,从而获得红外热像图,这种热像图与物体表面的热分布场相对应。通俗地讲热成像仪就是将物体发出的不可见红外能量转变为可见的热图像。热图像的上面的不同颜色代表被测物体的不同温度。



    红外热像仪是一种高科技产品,价格昂贵,并且不同款价格相差很大,价格从1万多元到上百万元,客户在选择红外热像仪面对差距如此之大的价格,有时无从下手,红外热像仪价格的影响因素有哪些,到底应该购买什么价格的红外热像仪。本文将详细分析红外热像仪的价格与其性能的关系。



1、红外热像仪价格的主导因素



A. 分辨率和像素



    分辨率和像素其实是一个指标,一个像素相当于点温仪一个点(160 x160=25600点温),指得是红外探测器的分辨率和像素,这是影响红外热像仪性能的主要的因素。红外热像仪分辨率像素越高,其对应的各项性能值越高,理论上其价格也越高,即分辨率高低与价格成正比关系。



         10万像素以下,比如60x60,80x80,100x100,售价一般在2万元以内。这种一般属于低端机型,在功能上也比较弱,只能作为入门级,有些工业场合无法适用。代表机型是FLIR I3I5, 在功能上都只有中心点测温一种模式,没有高温报警,高温捕捉,移动点,移动区域测温等,测温范围一般都在-20–250度。20万像素左右,比如160x120,140X140,售价一般在2-5万元,这属于中低端机型,本部分机型在功能上也非常强大。代表机型是美国FLIR Ex系列。在个档次的机型销量比较大的。

在功能上,这个档次的机型差距很大,购买时需要认真对比。部分机型只有固定点测温,或者只有固定区域测温,而部分机型有移动点测温和移动区域测温。 测温范围差距也很大,有的机型会有测温区域设置,这是一个很好的功能。



    美国FLIR EX可以说是这个像素值中功能强大,其功能可以与高一个级别的320X240相媲美,移动点测温,移动区域测温,高温自动捕捉,高温报警,等温线,两个可设置的测温区(-20℃至+250℃)等等。



    60万以上像素,比如320X240及以上,售价在10万元以上,适合于对测温的精度,灵敏度、测温范围、成像细节要求比较高的场合的检测。



B. 帧频及灵敏度



    帧频是影响红外热像仪价格另一个重要的因素,红外热像仪的帧频一般在9-60HZ,帧频的含义是每秒红外热像仪扑捉图像数,帧频越高,捕获精度越高,越能准确显示,产生的图像也越连续。灵敏度越小精度越高。FLIR一般灵敏度在0.05及以下。



    同样像素的红外热像仪,帧频越高,价格也越高。在实际使用中,建议红外热像仪的帧频不得低于30HZ,如果低于30HZ,在很多工作场合下就不能使用。红外热像仪的帧频能够达到60HZ。在价格上,比如160X120的机器,60HZ帧频的会比9HZ帧频的价格高一倍以上。红外热像仪价格在10万元及以上的机型,帧频大都是60HZ.



C. 测温范围



    测温范围是另一个影响红外热像仪价格的重要因素。FLIR非制冷热像仪测温范围是-20-2000度,由于红外热像仪的成像原理,不仅要求测温范围要大,而且建议测温区可选择。计量仪表通常量程设置太大,测量精度会越低,比如-20-650度的测温范围,测温区域太广会影响对应的测温准确度,红外热像仪的灵敏度会降低,这种情况下,相差5度显示出来会是一个颜色,在成像上会模糊比较大的温差。如果把区域可设置成-20-120度,0-350度,200-650度。那么在大多数情况我们都使用-20-120度,这时,红外热像仪的灵敏度就很高。高端的红外热像仪都有测温范围的选择。价格低于5万元,美国FLIR EX可以选择测温范围。选择红外热像仪尽量选择具有可选测温范围的机型。



D. 测温方式



    只有中心点测温的是价格比较低廉的红外热像仪,售价一般在2万元以内。如果有中心区域测温的红外热像仪,售价一般在2-4万元。如果有移动点,移动区域,高温捕捉,草图注释,高温报警等功能的,一般售价都高于5万元。高端的红外热像仪都有这些功能。在选择红外热像仪时,建议选择有移动点,移动区域,高温捕捉,高温报警等功能的红外热像仪,虽然价格贵点,但是在实际检测工作中,会带来很多的便携和实用价值。



2、什么价位的红外热像仪适合自己使用



 主要看使用者的用途。依据测量物体的大小,测量距离,测量物体的温度范围和温度变化大小来选定



A)、大多数的情况下红外热像仪都是近距离使用,仅仅需要选择160X120的红外热像仪就行,价格在2-5万元,如:配电柜检测等,推荐型号:FLIR E6E40。帧频,建议选择30HZ以上,如果预算充足建议选择像素相对再高些,如240*180,这个级别设备往往具备有移动测温点,移动测温区,高低温自动追踪、高温报警等功能,会进一步提升热像仪的功能性和易操作性。推荐型号FLIR E50





B)、被测物体较小或可测量距离较远则需选择高于320*240像素的热像仪,通常会在320*240像素及以上,价格在8-16万。



C)、测量距离超过30m通常还需要另加配长焦望远镜头。推荐型号:FLIR E8E60T420T440等,如开关柜检测、电气检测、高空线路、变压器、建筑检测等。

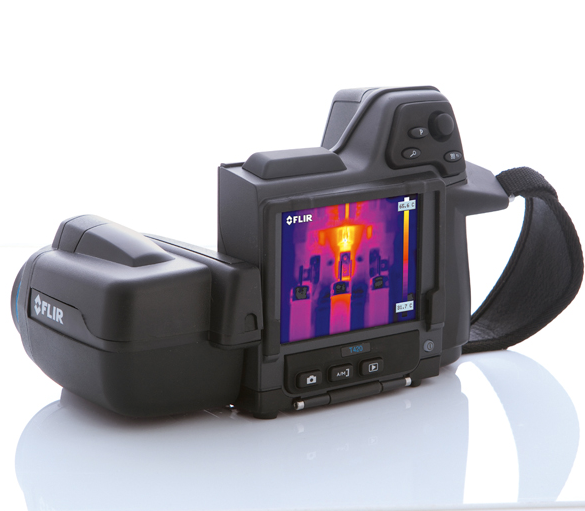

 FLIR T400系列手持热像仪(FLIR T400系列)



D)、被测温度的温度变化很小,要分辨细小的温度变化及对成像细节要求很高,则需选择分辨率640*480像素的设备,通常价格在20万及以上,推荐FLIR T600系列。



    这里我要讲一下FLIR热像仪和其它品牌的比较后多出的功能:多波段动态成像(MSX)、带WIFI可连接IPAD、热灵敏小于0.045、辐射红外视频流、热叠加、画中画、草图注释、文字语音注释、数码变焦、激光指示器、内置GPS、连续自动调焦、温度声音及图像报警、人体学设计、重量轻、带目镜、在线红外热图视频流、温度范围-202000度。同时测温点3-10个方框、线温分布图、8倍数码变焦。

  --谱盟光电
