一、应用背景

  近年来，红外热像仪的应用越来越广泛，在建筑领域也被充分的展现，其简单而高效率的检测方法，逐渐成为工程师们得力的检测工具。

  红外热成像检测技术是评估建筑物状态的重要技术之一，它可以从如下几个方面对建筑物的状态进行评价：

  • 设计  • 工艺  • 使用  • 维护  • 故障-老化  • 质量/可靠性

  通常用于如下几方面：建筑热工缺陷检测、建筑气密性检测、湿气渗漏检测、建筑能耗审计及采暖系统及管道，电气设备的维护与故障检测等；

---

二、具体行业应用

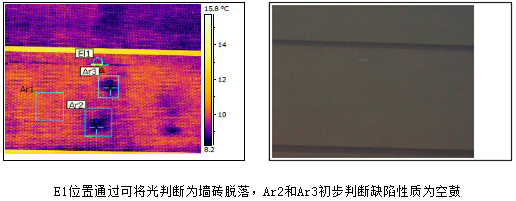

1、建筑热工缺陷检测，保证建筑物质量

  用热像仪可以分析建筑结构缺陷，您可以清楚发现建筑物的热损失状况，潮湿情况以及建筑气密性的状态，除此之外，您可通过这些信息综合评估建筑的保温效果，如图展示，可以让您一目了然了解热缺陷状况，从而针对性的实施改善措施；

2、查找定位屋顶泄漏位置

  年份久远的建筑物，经历日晒雨淋及大气的侵蚀，建筑极易被损伤，其损伤会导致隔热或保温的效果降低，并产生雨水渗漏等问题。情况严重会影响人们的居住。红外热像仪以良好的热灵敏度，可清晰显示细微温差，查找并定位泄漏点，确保建筑质量。

  图片展示：

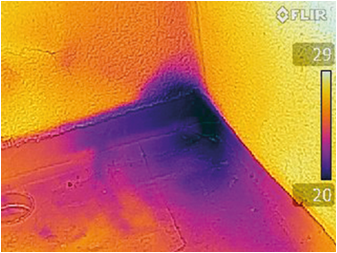

                                        发现屋顶渗漏

3、建筑能耗审计评估

  在建筑检测中，红外检测方法是有效快速进行建筑能耗评估的测量方法。红外热像仪具备良好的热灵敏度，提供清晰的红外像图用于分析建筑绝缘缺失，冷热桥缺陷等。红外热像仪可全面反映出由于外墙或门窗而导致的建筑能耗损失，散热器状态及建筑外墙状态检测。

  图片展示：

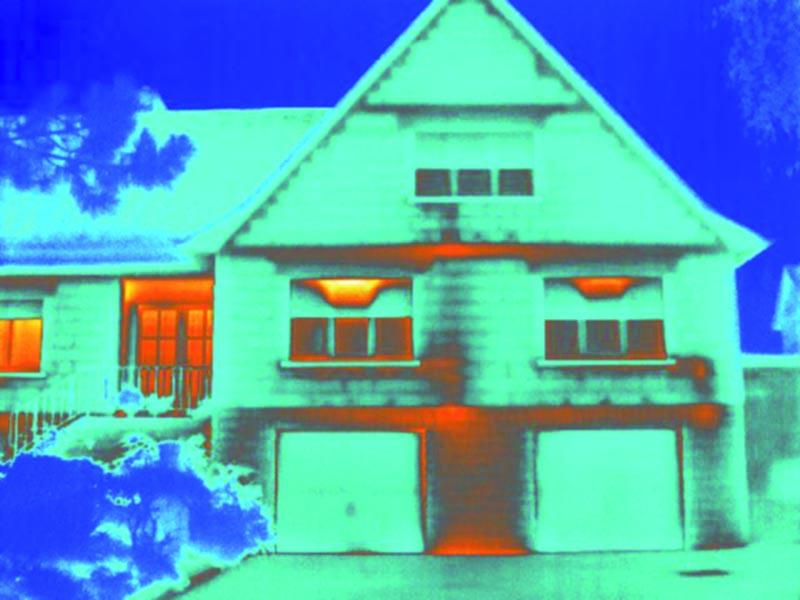

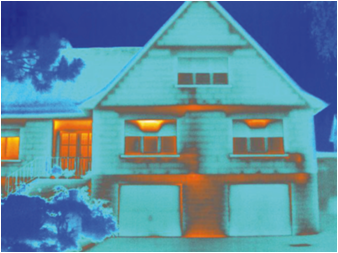

                                       冬天出现隔热问题

4、霉变隐患检测

  建筑冷桥会导致能量的损耗，在这些部位，如空气中含有过高的湿度则极易凝结成水，久之会导致霉变。霉变的发生不仅会破坏建筑质量，还会影响居住人员的健康。红外热像仪提供建筑表面湿度成像功能，清晰显示高温区域，简单快速的发现是否存在霉变隐患。





                                      空气渗漏引起的霉变





5、湿气渗漏检测

  在建筑中，不是仅有水管破裂才会导致墙体潮湿，由于大气的侵蚀会伤害到建筑的结构，这些有缺陷的结构极易可能产生雨水渗漏问题，如积水不能及时被干燥，则湿气会再墙体内累积。热成像仪可清晰成像建筑表面湿度的分布，查找高湿危险区域，并进行原因排查，避免更大面积的损伤。

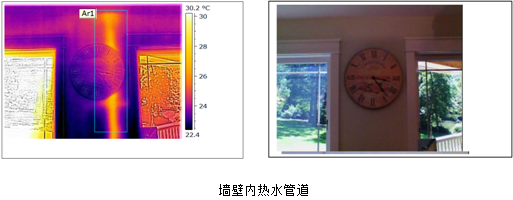

6、管道检测，是否存在泄漏及裂痕

  传统的排查管道是否出现故障的方法是将整面墙或地面揭开漫无目标的进行全面检查，这是一个破坏惊人而极费成本的方法。红外热像仪能提供一种无损检测，减少破坏，节约成本

  例如：检测地暖系统中水管的泄漏，红外热像仪通过热传递的原理，通过测量地表面的热分布的状态，快速定位泄漏点并进行修理。无需破坏无故障部位，维修更有效率和针对性，节约时间和成本。

7、检查和测量太阳能系统运行状况

  太阳能系统完全依仗阳光运行，一个缺陷的光感单元不仅会损伤系统的性能，也会导致系统故障，从而产生大量的热能，产生火灾故障隐患。热成像仪被用于太阳能系统检测，可以及早发现潜在的火灾风险及影响系统运行的故障隐患，很大程度上保护系统安全运行，并确保人员安全。

8、检测采暖系统的安装与运行状况

  红外热像仪可快速安全检测空调通风系统的安装及运行状态。可清晰显示温度场的分布状态，一目了然的发现温度异常分布，可以评估运行空调通风系统有无异常。另外，还可用于检测散热器是否存在淤积及堵塞情况。

  图片展示



                                       检查采暖系统异常





                                      检测暖通空调异常



9、大型建筑物全景分析

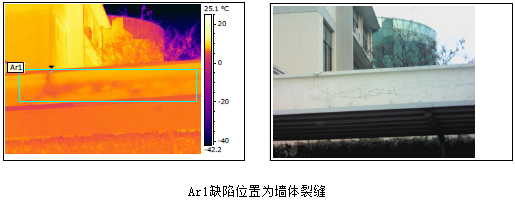

  红外热图像对大型的建筑物进行拍摄时，由于拍摄空间的限制，只能局部进行拍摄。但是红外热像仪具备全图拼接功能，使用全景拼接助手可将几幅图片拼成一张全景热图，且不影响任意图片的清晰度及拍摄数据。可对整个建筑进行全景分析，易于发现热缺陷、空鼓、脱落等异常。

10、建筑气密性检测

  举例，若建筑门窗没有正确安装，在冬天会导致冷风倒灌，暖气泄漏情况发生，由此会产生采暖系统负荷升高，运行成本增加，这种问题称之为“建筑气密性”缺陷。所谓的“建筑节能”是指建筑的气密性检测，而导致密封性产生问题的原因可能来自于隔热层的质量，施工质量或建筑使用过程中的老化，发现这些导致泄漏的问题点是减少能量损失的关键。

  红外热像仪可迅速查找气密缺陷部位，通过加压实验，对门窗，管道等关键部位进行排查，迅速找到渗漏点，提供有效的定性分析依据，查找定位问题区域，简单明了。

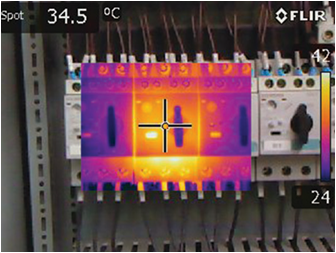

11、电气预维护检测

  红外热像仪在建筑电气方面通常用于如下几方面：

  变配电装置

  高低压电气线路

  各种电气设施

  电气开关、插头、插座、电工元器件

  电气照明及装置

  中央空调电气设施，电梯电气设施

  控制电器和保护电器装置、接地装置

  各种消防设备、设施电气部分

  图片展示：



---

三、检测设备

   目前针对检测的红外热像仪的设备有低、中、高三档系列，看客户具体测什么可以从中选择；（客户自行向买设备的话）

   我们公司有专业的检测服务团队，检测人员是具备红外热像仪ITC认证证书及具有带电操作的证书，我们配备的热像仪给客户检测是高端系列的热像仪

---

四、服务案例

   目前我们公司检测服务业务已经覆盖国网变电站、工业园区、企业工厂、星级酒店、建筑防水、石化管道泄漏、厂区机械设备安全隐患检测等等；

---

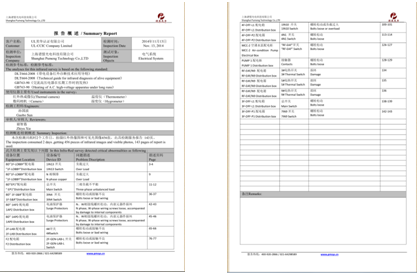

五、检测报告

   针对变电站报告，检测规范是符合我国电力行业的标准；

   针对企业报告模板，我们自己有定义一套报告样式，检测的内容是根据标准统一来评判，如下：





---
