红外图谱分析软件

一、系统简介

  红外热像仪能够对电气设备间的温升异常进行检测，是目前电力领域较好的故障检测方法，已列为状态检修工作的必要环节。红外热图谱网络化分析管理系统可实现对电力设备红外图谱的预处理、诊断分析和查询管理，同时具备知识共享和培训功能，支持工作流程管理，系统目前兼容国内外主流的手持、便携式在线红设备拍摄的热图谱。

二、实现原理

  基于各品牌热像拍摄的热图的基础上，实现对各种类型，各种格式热图谱的温度信息进行重新解读与再分析，并依据国网公司《DLT664-2008带电设备红外诊断应用规范》和红外专业人员积累的故障分析处理建议建立红外故障分析判断数据库、典型故障数据库及设备标准图库等，从而达到对各品牌红外图谱的“预处理”和智能化诊断，生成诊断报告，从而及时地发现问题，指导相关部门进行相应的检修计划。

三、主要功能

  1、红外图谱预诊断功能：实现对批量上传图谱的预诊断和精确诊断，大大减少工作量，规范有红外巡检工作的流程和效率；

  2、全区域远程分析、诊断和管理功能：实现对现场巡检时发现的疑难图谱远程协助分析，提高故障发现和故障处理的响应时间，图谱管理查询功能实现对大量红外图谱的分类归档管理，按设备类型、故障类型建立故障判断数据库、典型故障库、标准图像库等；

  3、知识共享和培训功能：电网红外诊断共享数据库是远程的数据仓库、案例库和知识库，各部门可以在区域范围内相互共享红外诊断图库和经验，对专业人员进行红外诊断技能培训；

  4、红外诊断报表生成功能：系统支持自动生成诊断报表，并可根据要求定制报表模版。

四、技术创新点

  1、解读与分析各品牌热像仪拍摄的热图谱信息；

  2、全区域变电站设备单元、单元设备、设备类型、设备发热部门、接点信息系统的建立，并与PMS数据同步；

  3、基于国家电网公司红外诊断导则及各实施单位的实际操作经验建立诊断支持数据库；

  4、结合客户实际建立标准图谱库及典型故障库；

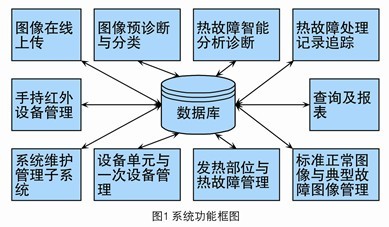

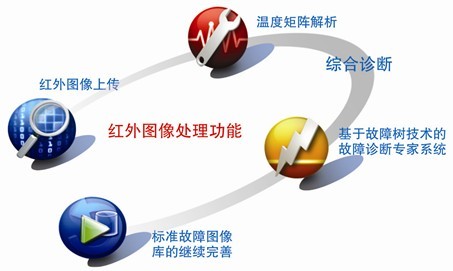

五、系统功能结构图

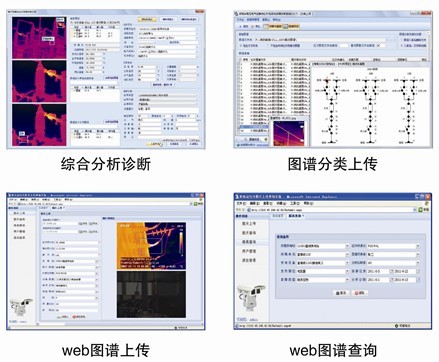

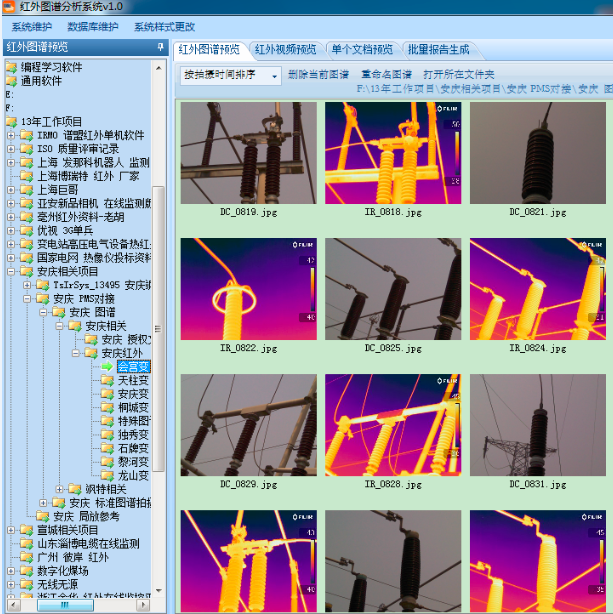

六、系统截图
