[红外图谱分析管理软件]

  • 电力红外检测热图谱报告自动化生成软件
  • 随着红外带电检测大面积开展,工作量大,为及时整理汇总检测结果,供电公司要求很短时间内提供所有报告(缺陷报告、正常报告)。特别是缺陷报告是供电公司作为故障检修的依据。报告的及时性和准确性一定程度上影响到检修的进度。
  • 400-920-2866

    电力红外检测热图谱报告自动化生成软件 技术方案

    上海谱盟光电科技有限公司
     http://www.pmsys.cn

    地址:上海市闵行区恒南路1328号601室
    联系人: 谢智愚
    电话:021-64298589
    手机:18121247899
    传真:021-64298601
    热线:400-920-2866

    目 录
    一、应用背景
    1.1、红外报告是红外带电检测的重要环节
    1.2、电力红外检测报告制作流程
    二、现行报告制作方法存在的问题
    三、软件功能简介
    四、功能创新点
    五、软件功能展示

    一、应用背景
    1.1、红外报告是红外带电检测的重要环节
      随着红外带电检测大面积开展,工作量大,为及时整理汇总检测结果,供电公司要求很短时间内提供所有报告(缺陷报告、正常报告)。特别是缺陷报告是供电公司作为故障检修的依据。报告的及时性和准确性一定程度上影响到检修的进度。
    1.2、电力红外检测报告制作流程
      目前大部分的红外热像仪原始记录图谱的命名规则为自定义数字,需要按照电力规范要求对热图进行重命名,且不同供电公司的命名要求不同。
    现场检测为了提高效率,大部分现场拍摄热图都需要后期处理,进行温宽跨度重新调整,测温区域点线框的重新选择。
    图谱重命名,分析结束后还需要逐一插入红外报告模板中,并每张报告手动填写各测温框的温度值等参数。最终所有报告还需添加编号,整理编排目录,统一打印装订。
    二、现行报告制作方法存在的问题
    2.1人工现场拍摄采集的原始图谱,自定义重命名,没有统一命名规范,不同人员处理效果不一致;
    2.2需用热像仪厂家的分析软件分析热图,调整图像对比度,增加删减测温框点,单张操作,效率低下;
    2.3人工在Word报告中手动填写各测温框温度值以及其他拍摄参数,出错率高。机械重复,劳动强度大,效率低;
    2.4生成报告,单张报告手工合并,编号和命名重新手动填写,工作量大,容易出错;

    三、软件功能简介
    3.1 图谱预览
      红外图谱的筛选,图谱信息展示,图谱预览解析。
    3.2 图谱重命名
      可按既定命名规则统一对变电站、输电线路、配电线路统一重命名,高效快速不出错。
    3.3图谱分析
      红外图谱的手动分析。可调整电平跨度,支持点、框、线、椭圆测温区域选择,提供配置选项,进行温度保存和图谱保存。
    3.4图谱报告生成
      根据分析后图谱,采集图元温度,自动模板匹配,生成红外分析报告。
    3.5 批量报告合并成册
      自动合并单分析报告,根据配置,自动添加和配置Word编号,指定保存位置和名称。
    3.6 报告模板定制
      标准软件提供9个免费标准模板,涵盖变电、输电、配电。另可依据要求额外定制。
    四、功能创新点
      变电站设备,线路设备,电力二次设备等红外图谱标准命名规范化,标准化;
      红外同一电力设备不同相位的自动识别归并;
      热图再分析,参数,对比度调节,快捷键操作;
      红外热图基础数据按照规则自动导入自动导入到Word;
      Word文档自动批量合并,文档排序,批量导出;

    五、软件功能展示


    图谱预览

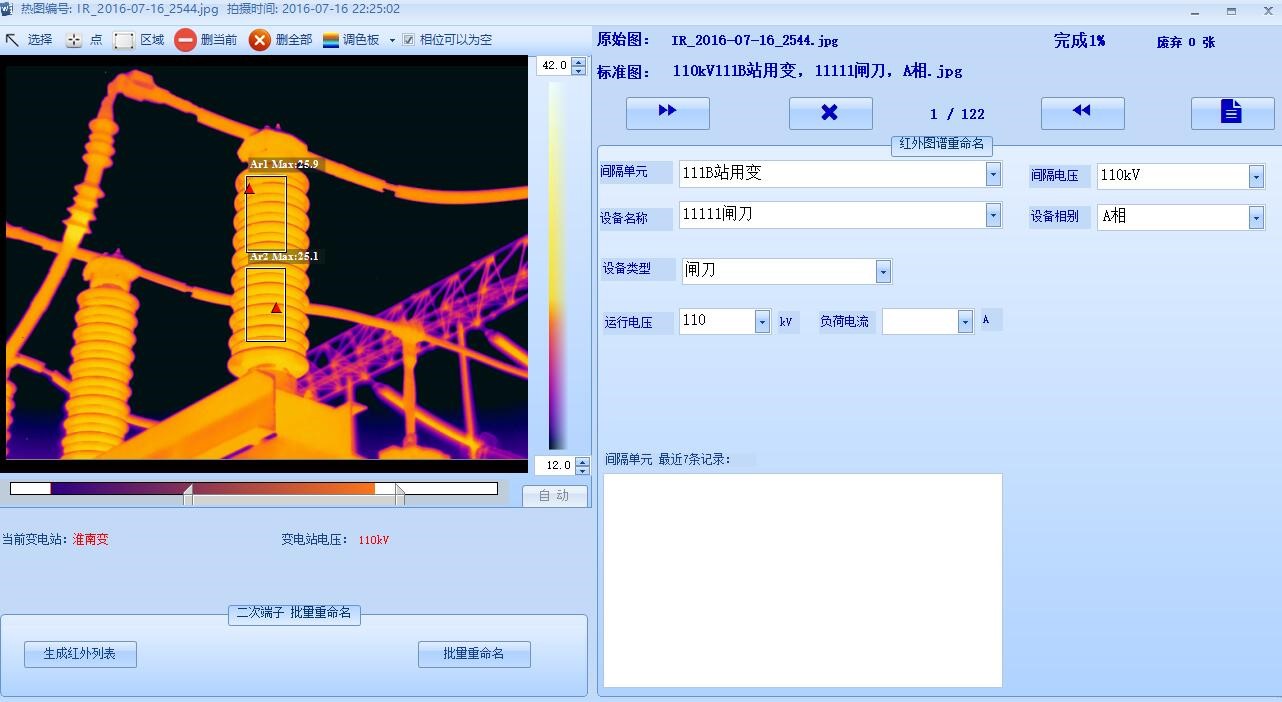

    图谱重命名


    自动重命名后图谱


    批量重命名后电脑文件夹

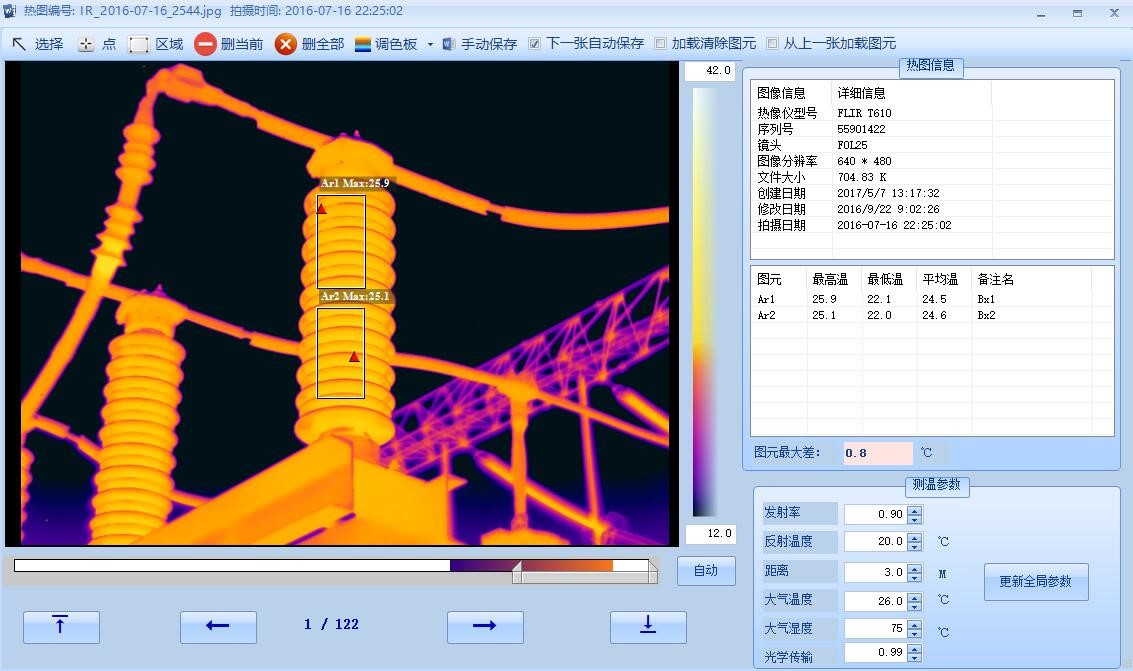

    图谱分析功能



    分析后自动生成报告界面

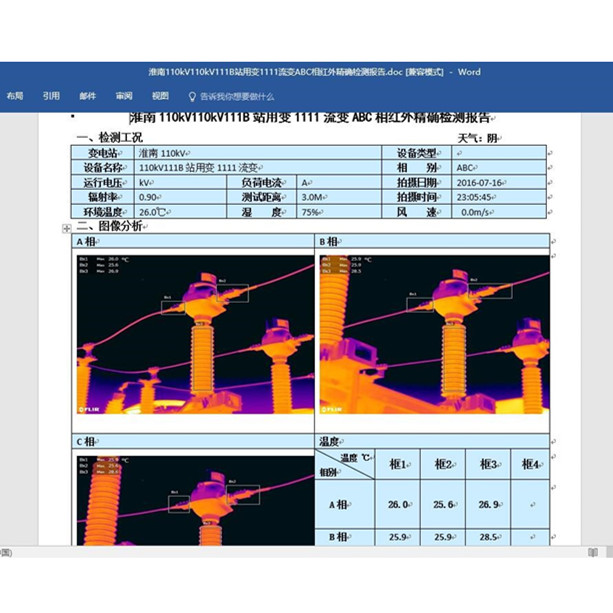

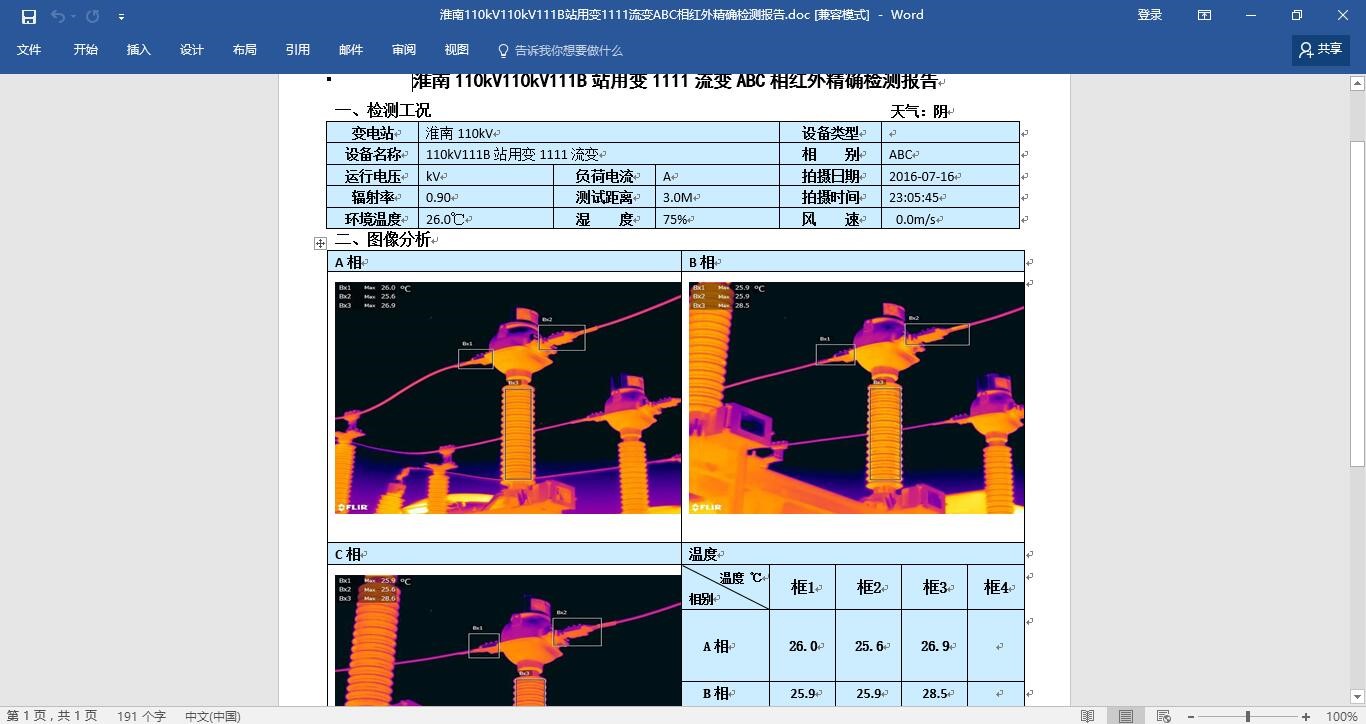

    单张自动生成报告


    批量生成报告



    批量单张报告合并



    批量导出word目录



    系统选项



    各种模板选择

    六、市场价格
        类别       市场价(元)
       2用户版       24800
       5用户版       33800
       10用户版    61800

    备注:
    标准版(1用户对应1个加密狗),报告分三大类线路、变电、配电,每一大类含3个模板

    定制模板收费:
        另收500元/套
