谱盟PMS320在线热成像监控系统

  在线式红外热成像监测预警系统是指前端在线式红外热像仪设备和后端控制分析诊断软件集成于一体的在线监测平台，利用广域网络技术，实现远程操控红外热像仪和网络摄像机，实时或定时自动获取被检测目标设备的红外和可将光图像和视频，再通过后他分析诊断软件获取所需的相关稳固等信息，实现对目标监测区域的温度状态信息监控从而达到热故障预警、缺陷判断等功能。

---

一、产品外观

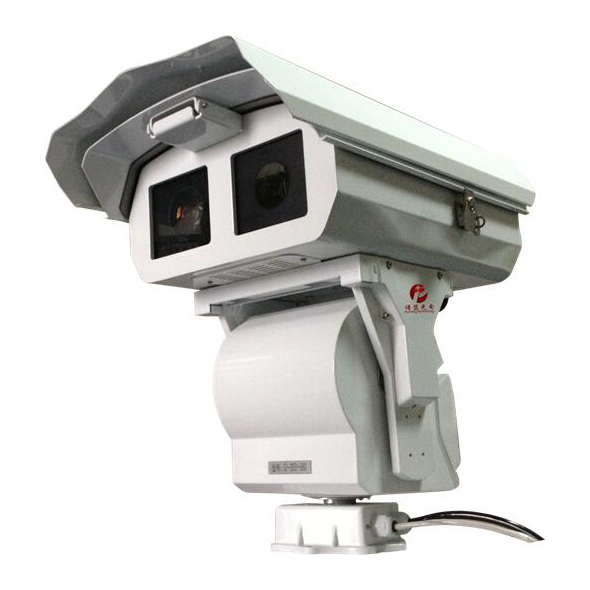

1、在线红外热像采集单元





  该系统内部可以接各种不同型号的红外热像仪、目前我们集成较多的是FLIR A310、FLIR A315、FLIR A615及FLIR A35；







2、后台、控制、分析诊断功能（软件功能可以根据客户需求定制开发）







---

三、系统优势

 1、红外热像仪采用FLIR公司产品，成像清晰，测温精度高，产品稳定

 2、采用一线通设计，设备所有通信，控制接口仅为一根网线

 3、高精度数字化云台

 4、强大的后台分析诊断功能，得到实践检验

 5、前端红外探头多种参数可选，可根据客户实际需求定制解决方案

---

四、应用领域

 1、电力系统：电力设备故障监测、故障诊断

 2、冶金、石化、煤炭、机电等：油田检测、钢铁冶炼、煤矿安全。。。

 3、工业制造、电子产品检测：生产过程控制

 4、安防领域：边防、海防、军事设施安全防范、周界入侵、重要设施、森林防火、油田防盗

 5、教育科研、医疗检测

 实际案例：

 电力系统：

  1）自动巡航测温报警功能：人工设定巡航方案，在无人值守情况下，计算机定时开启红外热像仪，控制云台，对设定的设备进行定时定点的红外图像采集和温度数据分析，对温度异常的设备进行报警，指导现场工作人员处理；

  2）人工巡检功能：在人工监控状态下，远程控制云台（垂直90°，仰角，水平360°，精度1°）实现对整个视场范围的热故障的搜寻、设备的外观状态、工作状态、温度场分布情况监控；

  3）红外图谱分析诊断功能：可以对疑难红外图谱进行分析，自动生成诊断报表，分析出故障的类型和级别，并给予对应的处理意见，知道现场检修处理；





电容闸刀红外及可将光图





 某换流站阀厅加装在线红外在线监控系统

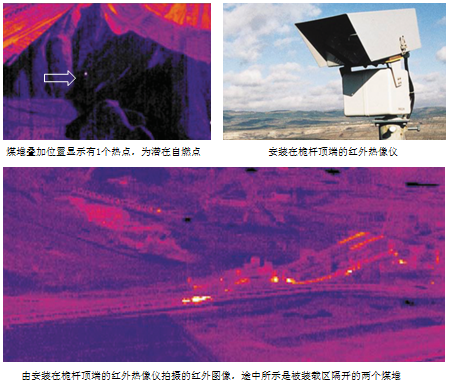

 防火监控系统（森林防火、煤堆自燃、仓库防火）

 1）、持续实时在线监测火情隐患：365天*24小时，不受雨天烟雾等环境因素影响；

 2）、迅速火情报警：当达到预设温度阈值时，系统自动报警；

 3）、快速定位起火位置；









     安装示意图：





 生产过程控制用红外热像仪系统





 公用口岸场合（机场口岸通道、海关进出口检验、火车站验票检测）

 针对公共场合人体体温检测、人流量统计；
