Optris PI 05M超短波长红外热像仪连续测量范围为900至2450°C，非常适合测量熔融金属、超高温材料以及几乎所有NIR和CO2激光加工应用的温度。Optris PI 05适用于分析熔融金属等*高温材料的温度以及利用NIR和CO2激光进行增材制造工艺。
通常，非光亮材料在长波光谱范围内保持一致的发射率，但金属和光亮材料在长红外波段中通常表现出低发射率，导致测量不一致。 Optris PI 05M配备视场为27° x 17°的镜头，PI 05M的短波长范围与大多数金属材料的发射率相匹配，有助于实现更可靠的远程温度测量。此外，遵循普朗克辐射定律，短波长范围内发射的红外辐射显著增加，从而减少线性发射率问题对温度测量重复性的影响。因此，对于非常高温下光亮材料的温度测量，选择像PI 05M这样的超短波红外热像仪是非常推荐的。
Optris PI 05M超短波长红外热像仪在764 x 480像素的分辨率下，它以32 Hz的速度运行，提供详细的成像。当设置为382 x 288像素时，它可以实现更高的80 Hz帧率，非常适合捕捉快速移动的物体。
通过USB接口与计算机连接，Optris PI 05M提供了通过PIX Connect软件许可访问高级软件功能的能力，如线扫描和图像合并。对于希望将经济实惠的红外热像仪与强大的免费软件平台相结合，以进行热图像处理和温度数据收集的研究人员和过程工程师来说，PIX Connect是得心应手的工具。此外，开发者套件还可供希望为特定应用定制软件解决方案的集成商使用。
Optris PI 05M红外热像仪不仅仅是一个*立的产品，它还是一个多功能综合系统的一部分，旨在提供多样性和适应性。它兼容多种专为严苛环境条件设计的附件，确保其适用于各种设置。这些附件包括一个能够将热像仪工作温度范围扩展至315°C的水冷外壳。此外，还提供空气清洁装置，以保持镜头的清洁，确保即使在多尘环境中也能持续进行温度测量。
上海谱盟光电科技有限公司作为奥普瑞斯Optris授权经销商，提供**的技术选型和优惠的价格支持，详情请咨询400-920-2866/18019348589（微信同号）
| 型号 | PI05M 27°x17° |
| 探测器 | |
| 光学分辨率 | 全分辨率：764 x 480 像素 |
| 子帧模式：382 x 288 像素 | |
| 快速子帧模式：72 x 56 像素 *1) | |
| 线扫描：764 x 8 像素 *1) | |
| 像素间距 | 15 µm |
| 探测器 | CMOS |
| 光谱范围 | 500 – 540 nm |
| 光学滤镜 | 无 |
| 帧率 | 全分辨率：32 Hz |
| 子帧模式：80 Hz（可切换至 27 Hz） | |
| 快速子帧模式：1 kHz *1) | |
| 线扫描：1 kHz *1) | |
| 光学 | |
| 视场角 | 27°x17° |
| 焦距 [毫米] | 25 |
| F值 | 1.8 |
| 光学分辨率 | 561:01:00 |
| 到目标的*小距离 | 300 mm |
| 可更换光学器件 | 可以 |
| 测量 | |
| 物体测量范围 | 子帧模式：900°C 至 2450°C |
| 全分辨率：950°C 至 2450°C | |
| 快速子帧模式和线扫描：1100°C 至 2450°C | |
| 精度 | 读数的 ±1 % (小于2000 °C)/ 读数的 ±2 % (大于2000 °C) *2) |
| 热灵敏度 (NETD) | < 2 K (1400 °C) |
| <4 K (>1400 °C) | |
| *小可检测点大小 IFOV: 1像素 | 0.1mm |
| *小可测量点大小 MFOV | 0.4mm |
| MFOV测量视场 | 4×4 像素 |
| 预热时间 | 10 分钟 |
| 发射率/透过率/反射率 | 可调：0.100…1.100 |
| 接口 | |
| 接口 | USB |
| 可选：USB GigE（PoE）接口 | |
| 支持的协议 | USB 2.0 |
| 兼容软件 | PIXConnect, ConnectSDK, EasyAPI, ExpertAPI |
| 模拟输入/输出 | |
| 直接输出/输入 | 1x 模拟输出 (0/4-20 mA) |
| 1x 输入（模拟或数字）；光隔离 | |
| 可选工业过程接口 (PIF) | 2个0-10 V输入，数字输入（*大24 V）， |
| 3个0/4-20 mA输出，3个继电器（0-30 V/400 mA）， | |
| 故障安全继电器 | |
| 电缆长度 | USB: 1 米 (3.3 英尺) (标准), 3 米 (9.8 英尺), 5 米 (16.4 英尺), |
| 10 米 (32.8 英尺), 20 米 (65.6 英尺) | |
| 图像处理 | |
| 配置 | 通过 PIXConnect |
| 操作 | 计算机支持 |
| 功能 | 测量高温金属表面和熔融金属，可测量感兴趣区域，具有线扫描、事件捕获、合并、报警、比较功能、 |
| 温度-时间图、温度分布、记录与播放、触发等功能。 | |
| 常规 | |

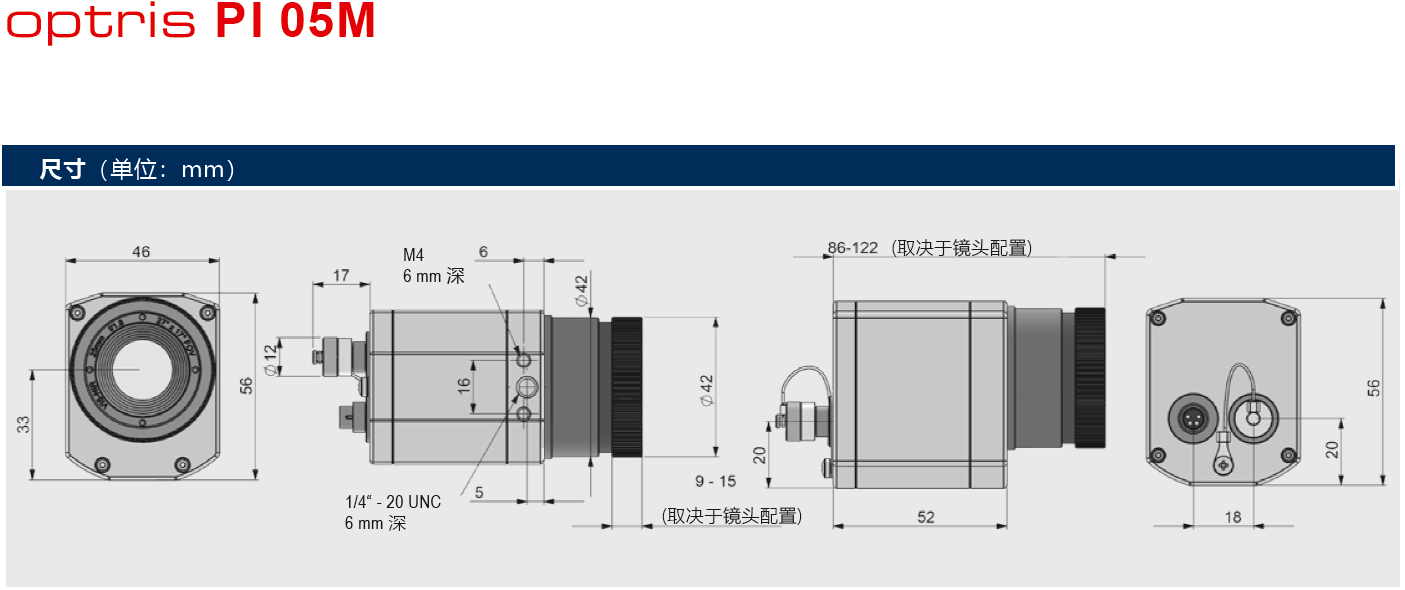

| 尺寸 | 46 x 56 x 88 – 129 mm（取决于镜头和焦点位置） |
| 外壳材料 | 铝制外壳 |
| 重量 | 245 – 311 g，(取决于镜头) |
| 三脚架 | 1/4-20 UNC |
| 对焦 | 手动 |
| 原产国 | 德国 |
| 环境与认证 | |
| 工作温度范围 | 5…50°C |
| 存储温度范围 | -40…70 °C |
| 相对湿度 | 20 – 80 %，无凝结 |
| 防护等级 | IP67, NEMA-4 |
| 电磁兼容性 (EMC) | 2014/30/EU |
| 抗冲击性 | IEC 60068-2-27 (25 G and 50 G) |
| 抗振动性 | IEC 60068-2-6（正弦波） |
| IEC 60068-2-64（宽带噪声） | |
| 标准 | CE, UKCA, RoHS |
| 电源 | |
| 电源 | USB |
| 功耗 | *大 2.5 W |
| 零件编号 | OPTPI05MO27T245 |
| 附加备注 | 1) 子帧可以放置在完整视场 (FOV) 的任意位置 |
| 2) 对于 1 kHz 模式：读数的 ±1.5%（<2000°C）/ 读数的 ±2.5%（>2000°C） | |
