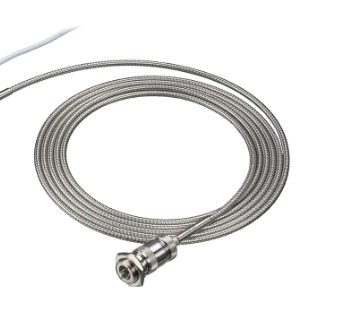

Optris CTratio 1M 是温度测量领域的坚实后盾，提供了一个坚固且准确的解决方案，用于450°C至3000°C范围内的非接触温度监测。这款光纤比率测温仪有三种不同型号，分别是1ML、1MH和1MH1，每种型号都针对特定的测量要求提很高的精度和可靠性。
CTratio 的主要性能在于其比率测量原理。与仅依赖强度测量的传统单色测温仪不同，CTratio 采用双色方法，测量两个间隔很近的波长的红外辐射。通过评估这两个强度之间的关系，CTratio 即使在发射率未知或随温度变化的情况下，也能确保一致和可重复的温度测量。
这种基于比率的方法相对于单色设备具有几个明显的优势。例如，当测量点部分位于对象上或光学路径中存在灰尘、烟雾或蒸汽等障碍物时，该测温仪仍能保持弹性。此外，CTratio 即使在对象不完全位于测温仪视场内或快速移动的情况下，也能准确测量温度，其在严苛工业环境中的多功能性和可靠性。
借助其集成的绿色激光，可以轻松对准 CTratio，以实现优良性能，绿色激光可以在任何距离提供实时的光斑大小指示。这一特性简化了传感器对准，即使在发出强烈红色光的表面上也是如此。此外，CTratio 还具备电动对焦功能，允许从150 mm到无限远的可调对焦。这种灵活性使用户能够轻松对不同距离的目标进行对焦，满足各种测量需求。
CTratio 的光学分辨率因型号而异，1ML 的光学分辨率为38:1，而1MH和1MH1型号则提供更高的100:1分辨率。这种差异确保了小物体或区域的准确瞄准和测量，增强了该仪器在工业应用中的实用性。
在精度和可靠性方面，CTratio 在环境温度为23 ± 5 °C时，其系统精度为±（读数的0.5% + 2 °C）。此外，在相似的环境条件下测量的红外传感器重复性为±读数的0.3%，确保了重复测量的一致性能。
在工业环境中，安全性和耐用性是很重要的考虑因素，CTratio 在这些方面表现很好。其配备的电气隔离传感头确保了增强的安全性和可靠性，而红外测温仪坚固的不锈钢外壳能够承受工业环境的严酷考验。
CTratio 在德国设计和制造，体现了缜密工程和坚固的质量。其适应性、耐用性和精度使其成为金属和半导体制造等行业中主要温度控制的常选。通过支持各种模拟和数字输出，CTratio 可以有效集成到工业过程中。
总之，Optris CTratio 1M 体现了非接触温度传感技术的不错性能。其结合重要功能和可靠性，使这款测温仪成为在严苛的工业环境中进行准确热监控的有力工具。
| 型号 | CTratio 1ML | CTratio 1MH | CTratio 1MH1 |
| 探测器 | |||
| 探测器 | 三明治检测器 | ||
| 测量原理 | 单色和双色 | ||
| 光谱范围 | 0.8 – 1.1 μm | ||
| 响应时间 | 1 ms – 10 s | ||
| 曝光时间 | 1 ms – 10 s | ||
| 采样频率 | 1000Hz – 0,1Hz | ||
| 可更换感应头 | 无 | ||
| 光学 | |||
| 距离光斑比 (D:S) | H:100:1 | ||
| 光斑尺寸（SF 光学系统） | 300 mm处为 3 mm（11.8 英寸处为 0.12 英寸） | ||
| *小光斑（CF 光学镜组/附加 CF 镜头） | 150 mm处为 1.5 mm（5.9 英寸处为 0.06 英寸） | ||
| 距离 | 300 mm至无限远，可无级调节 | ||
| 瞄准 | |||
| 瞄准 | 激光 | ||
| 测量 | |||
| 物体测量范围 | L: | H: | H1: |
| 单色: 450…1400 °C | 单色: 650…2000 °C | 单色: 900…3000 °C | |
| 双色: 525…1400 °C | 双色: 700…2000 °C | 双色: 1000…3000 °C | |
| 精度 2) | ±(0.5 % TMeas +2 °C) | ||
| 重复性 2) | 读数的 ± 0.3 | ||
| 温度系数 3) | 无 | ||
| 热敏性（NETD） | 100 mK | ||
| 预热时间 | 10 分钟 | ||
| 发射率/透射率/反射率 | 0.050 – 1.100 | ||
| 斜率 | 0.700 – 1.300 | ||
| 接口 | |||
| 界面 | USB、串行通信 | ||
| 可选： Ethernet | |||
| 可选： Ethernet/IP、ModbusTCP、Profinet | |||
| 支持的协议 | USB 2.0、RS485 | ||
| 可选： EthnernetIP、ModbusTCP、Profinet、Modbus RTU | |||
| 兼容软件 | CompactPlusConnect, IRmobile | ||
| 模拟输入/输出 | |||
| 直接输出/输入 | 输出： 2x 0/4 – 20 mA | ||
| 输入： 1x 0-10V | |||
| 集电*开路输出 | |||
| 电缆长度 | 3 / 8 / 15 m (9.8 / 26.2 / 49.2 ft) | ||
| 信号处理 | |||
| 配置 | USB 和 CompactPlusConnect 或 IRmobile | ||
| 操作 | 单机和/或计算机自动运行 | ||
| 功能 | 单色/双色模式/衰减监测、 | ||
| 警报、峰值保持、谷值保持、平均值/ | |||
| 扩展保持功能，带阈值和 | |||
| 智能比率模式 (SRM) | |||
| 常规 | |||
| 尺寸 | M18x1 | ||
| 外壳材料 | 不锈钢 | ||
| 重量 | 210 克（光纤电缆 [3 米]，带头） | ||
| 420 克（电子元件） | |||
| 焦点 | 电动对焦 | ||
| 原产国 | 德国 | ||
| 环境与认证 | |||
| 工作温度范围 | -20 … 200 °C （可选至 315 °C） | ||
| 0 … 60 °C | |||
| 存储温度范围 | –40 … 200 °C | ||
| –40 … 85 °C | |||
| 相对湿度 | 10 – 95%，非冷凝 | ||
| 防护等级 | IP 65 (NEMA-4) | ||
| 电磁兼容性 | 2014/30/EU | ||
| 冲击 | IEC 60068-2-27（25 G 和 50 G） | ||
| 振动 | IEC 60068-2-6（正弦波形） | ||
| IEC 60068-2-64（宽带噪声） | |||
| 标准 | CE, Rohs | ||
| 电源 | |||
| 电源 | USB or 8-30 V DC | ||
| 耗电量 | 2.5W (USB) 或 4W (8-30 V DC) | ||
| 零件编号 | OPTCTRF1ML | OPTCTRF1MH | OPTCTRF1H1 |
| 附加备注 | 1) 90% 能量 | ||
| 2) 环境温度 23 ± 5°C 时，物体温度 > 0°C ； | |||
| 3) 环境温度 <18°C 和 >28°C 时，以较高者为准 | |||
| 4) 90% 值 | |||
| 5) 测量区域的直径 | |||
