一、产品介绍
作为一款成品型解决方案，FLIR A50/A70研发套件价格实惠，可在概念验证、电子器件测试和研发应用中用于热成像分析。其可提供数千个温度测量点，用户在进行热测量时再也无需猜测，同时还能缩短产品开发时间，提高产品效率和可靠性。对于需要完全了解系统热特征，或者需要用可靠的热数据来支持关键决策的工程师和技术人员来说，这些套件是其不二选择。

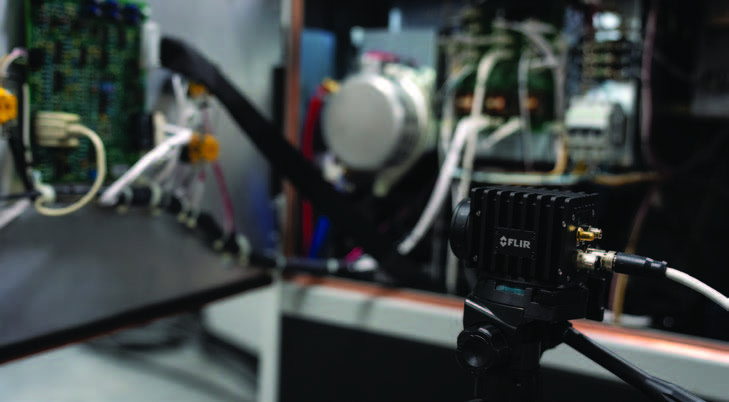

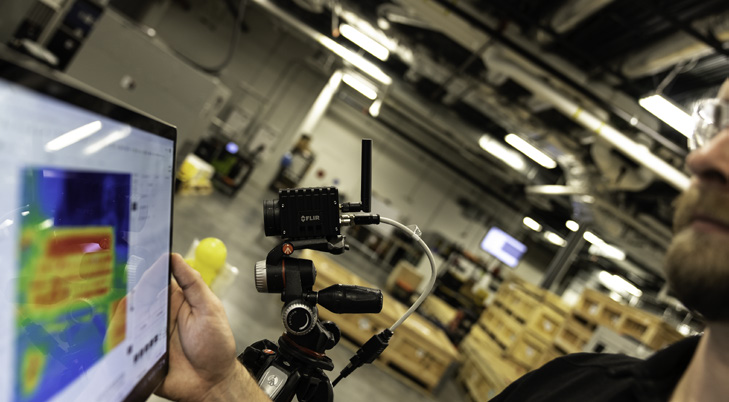

套件连接简单，提供标准手动对焦镜头，非常灵活，可以满足各种研发需求。使用随附的FLIR Research Studio软件，用户可以快速查看、记录、分析、共享热 数据，也可在需要时利用行业标准连接与定制型软件应用集成。如果需要移动，可通过Wi-Fi传输压缩辐射 数据，热像仪与工作站之间无需使用数据线。
二、产品特性
1、提高效率
快速揭示热特性，消除猜测，缩短产品开发时间
• 热测量像素多达307,200个（640 × 480分 辨率），测温精度达±2°C
• 高质量红外图像，更快揭示未知热异常
• 内置可见光摄像头轻松区分特征和组件
• 使用FLIR MSX®增进对红外图像数据的理解
2、快速获取有意义的数据
其准备时间短，非专有行业标准接口连接简便, 可快速开始测试
• 使用标准千兆以太网或Wi-Fi连接，流式传输全辐射图像数据
• 使用随附的FLIR Research Studio软件进行定性和定量热分析
• 支持多平台和多语言，可快速查看、记录、分析和共享重要热数据
• 同时比较和检查来自多台连接的热像仪和保存的数据文件的热数据
3、耐用、紧凑且灵活
满足多种应用环境和安装需求
• 凭借耐用的M型接头和标准IP66保护，恶劣环境也能应付自如
• 这款紧凑型热像仪具有多种安装选项，可以轻松地装在任何位置
• 借助以太网供电和随附的Wi-Fi连接功能，无需使用多条电缆
• 使用非专有GigE Vision和GenICam协议以及SDK开发套件，从实验室里的设计和测试过渡到生产阶段的过程控制
三、服务承诺
尊敬的顾客，你们好，欢迎光临谱盟光电官网，我们是FLIR(红外热像仪)中国区授权分销商，可直接获得FLIR总部对应型号的项目授权。
凡在本公司购买的FLIR热像仪产品，整机一律享受1年质保，若在FLIR官网进行信息注册成功后，整机质保可延长至2年，探测器则可享受10年保修。
详情及预约演示请垂询：400-920-2866
| 技术参数 | |
| 安装 | 1/4-20 UNC 深度 7 mm + Ø5 深度 2.7 mm |
| 电源连接 | M12 阳 12针 A码（与数字量输入/输出共用） |
| 概述 | |
| 标准测温范围 | -20°C 至 175°C；175°C 至 1000°C |
| 尺寸[长×宽×高]（含镜头） | 107 × 67 × 57mm，不含底部冷却板 |
| 动态范围 | 16 位 |
| 微距模式 | 没有 |
| 显示帧频 | 30 Hz |
| OTHER | |
| Power Cable Configuration | 以太网供电或外部电源 |
| Visible Camera | 随附，1280 × 960分辨率 |
| 成像与光学 | |
| MSX图像增强 | 是 |
| 波长范围 | 7.5–14.0 µm |
| 可选镜头 | 仅限固定镜头 |
| 数字数据传输到PC | 通过工作站，运行随附Research Studio软件 |
| 探测器类型 | 非制冷型微测辐射热计 |
| 图像模式 | 热、可见光，MSX®, FSX® |
| *小焦距 | 0.25 m |
| 电源 | |
| 外部电压 | 24/48 V DC，*大8 W |
| 环境参数 | |
| 工作温度 | -20°C 至 50°C（-4°F 至 113°F），随附冷却板，摄像头外壳*高温度：65°C (149°F) |
| 环境与认证证书 | |
| 存储温度范围 | IEC 68-2-1和IEC 68-2-2，-40°C 至 70°C达16小时 |
| 封装 | IEC 60529和IP66 |
| 抗振动 | IEC 60068-2-6，0.15 mm（10 Hz 至 58 Hz）和2 g（58 Hz 至 500 Hz），正弦IEC 61373 Cat 1（铁路） |
| 抗撞击 | IEC 60068-2-27, 25 g |
| 可见光相机 | |
| 红外分辨率 | 464 × 348 |
| 热灵敏度/NETD | <50 mK |
| 视场角（FOV） | 29° × 22° |
| 探测器像素间距 | 17 µm |
| 连接与通信 | |
| WiFi | 是，RP-SMA阴接头；点对点（**）或基础设施（网络） |
| 命令与控件 | 万兆以太网(RTSP, GigE Vision), Wi-Fi |
| 热成像 | |
| 调焦 | 可用随附调焦工具调整 |
| 热像仪 | |
| 镜头 | 29°固定式 |
| 镜头识别 | 无 |
| 系统集成 | |
| 数字输出 | 3×光隔离，0 至 48 V DC，*大350 mA（60°C时减额至200 mA）；固态光继电器，1× **为故障输出(NC) |
| 数字输入 | 2x 光隔离，Vin（低）= 0 至 1.5 V，Vin（高）= 3 至 25 V |
| 数字输入/输出绝缘电压 | 500 VRMS |
| 数字输入/输出连接器类型 | M12 阳 12针 A码（和外部电源共用） |
| 以太网电源 | 以太网供电，PoE IEEE 802.3af class 3供电标准 |
| 以太网连接器类型 | M12 8针 X码，阴 |
| 以太网通信 | GigE Vision版本 1.2，兼容客户端API GenICam，TCP/IP套接字（FLIR专有） |
| 以太网图像流 | 是 |
性能 | |
| 精度 | 环境温度为15°C至35°C以及目标温度高于0°C的情况下，±2°C或读数的±2% |
