一、产品介绍
FLIR GF77是一款特色的非冷却式光学气体热像仪， 搭载可更换镜头，可检测甲烷(CH4)、六氟化硫(SF6)、乙 烯(C2H4)、氨(NH3)和其他气体泄漏。GF77兼具气体检测和温度测量功能，是电力、天然气、石化炼油、食品和农业以及应急人员的理想检测工具之一。这款热像仪功能强大，气体排放和热检查可视化能力进一步增强。GF77以屡获大奖的FLIR T系列平台设计为基础，搭载设计新颖的4英寸触摸屏和180°旋转光学模块，另外还配有目镜，在直射阳光下，也可轻松使用。该解决方案经济实惠，内置热成像校准功能，非常灵活，只需更换镜头即可检测各种气体。
二、产品特性
效率很大
使用一台成像仪定位泄漏气体和实施红外检查

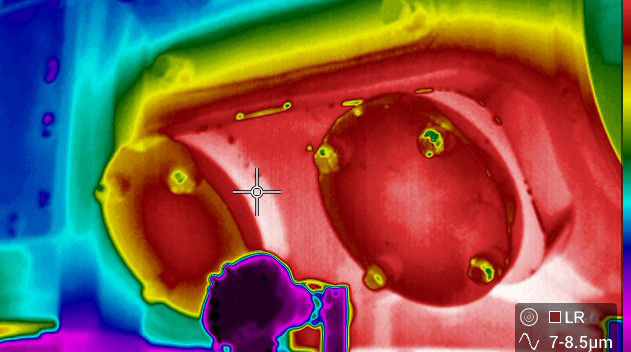

• 支持多种镜头，能可视化不同波长的CH4、SF6、NH3和C2H4；借助内置热成像仪还能检查关键组件

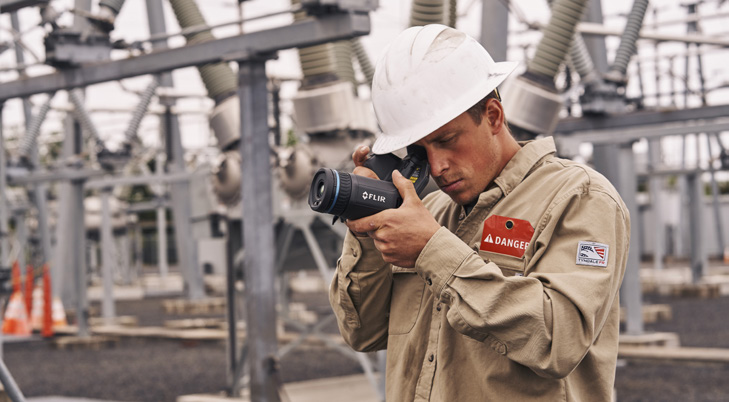

• 从安全距离扫描排放情况，追根溯源，即时修复故障
• 可在-20°C至500°C范围内的环境中准确测量温度，测温精度为±3°C或3%
• 在明亮的阳光直射条件下，可切换至取景器模式，确保获得比较好可视化效果
经济实惠的光学气体成像解决方案
轻松为每个站点配备一台或多台功能强大的GF77热像仪
• 一键式水平/跨度自动调节功能，改善气体检测对比度
• 激活FLIR高灵敏度模式(HSM)，提高泄漏检测能力
• 利用激光辅助自动对焦功能，解析目标区域
• 利用内置面积测量工具提供的数据，计算容器液位和容量

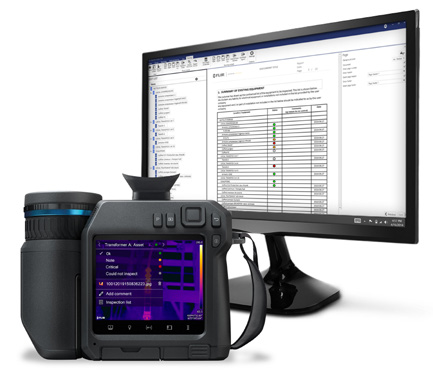

优化检查和报告功能
采用人体工学设计，搭载快速报告功能，提供多种工具，有助于现场整理检测结果
• 借助可选FLIR Thermal Studio Pro和FLIR Route Creator*工具，轻松定义路线、 改进检测流程
• 用支持GPS地理位置数据自动标记图像文件，轻松辨别图像来源
• 通过Wi-Fi即时连接到移动设备，数据传输和报告十分便利
三、服务承诺
尊敬的顾客，你们好，欢迎光临谱盟光电官网，我们是FLIR(红外热像仪)中国区授权分销商，可直接获得FLIR总部对应型号的项目授权。
凡在本公司购买的FLIR热像仪产品，整机一律享受1年质保，若在FLIR官网进行信息注册成功后，整机质保可延长至2年，探测器则可享受10年保修。
详情及预约演示请垂询：400-920-2866
| 技术参数 | |
| 红外分辨率 | 320×240（76,800像素） |
| Gas Sensitivity [NECL] | SF6: <1 ppm × m, C₂H₄: <20 ppm × m, NH: <20 ppm × m, R-12: <4 ppm × m (ΔT = 10°C, Distance = 1 m) |
| 探测器像素间距 | 25 µm |
| 精度 | 环境温度为15℃至35℃，目标温度≤100℃精度为±3℃, >100℃精度为±3% |
| 波长范围 | 7-8.5 µm |
| 成像与光学 | |
| Gas Sensitivity [NECL] | SF6: <1 ppm × m, C₂H₄: <20 ppm × m, NH: <20 ppm × m, R-12: <4 ppm × m (ΔT = 10°C, Distance = 1 m) |
| 波长范围 | 7-8.5 µm |
| 非辐射红外视频流 | H.264或MPEG-4通过RTSP或WiFi传输；MJPEG通过UVC或WiFi传输 |
| 非辐射红外视频录制 | 以H.264格式存储至记忆卡 |
| 辐射红外视频流 | 压缩，通过UVC |
| 辐射红外视频录制 | 实时辐射视频录制（.csq） |
| 光圈数 | 1.04 |
| 红外分辨率 | 320×240像素 |
| 红外分辨率 | 320×240（76,800像素） |
| 焦距 | 18 mm |
| 可选镜头 | 25° LR、6° LR和6° HR (需校准服务) |
| 空间分辨率（IFOV） | 1.4 mrad/像素 |
| 内置显示屏 | 640×480像素(QVGA)，带有自动旋转功能的4英寸液晶触摸屏 |
| 热灵敏度/NETD | 30℃时＜25 mK |
| 视场角（FOV） | 25° x 19° |
| 数字变焦 | 1-6倍连续变焦 |
| 探测器类型 | 非制冷型微测辐射热计 |
| 探测器像素间距 | 25 µm |
| 图像频率 | 30 Hz |
| *小焦距 | 0.3 m |
| *小焦距（带MSX） | 0.65 m |
| 测量与分析 | |
| 精度 | 环境温度为15℃至35℃，目标温度≤100℃精度为±3℃, >100℃精度为±3% |
| 通讯与数据存储 | |
| 存储介质 | 可拆卸SD卡 |
| 接口 | USB 2.0、蓝牙®、WiFi、显示器端口 |
| 图像格式 | 标准JPEG，包含测量数据仅红外模式 |
| 常规 | |
| 尺寸[长×宽×高] | 镜头垂直方向：150.5 × 201.3 × 84.1 mm，镜头水平方向：150.5 × 201.3 × 167.3 mm |
| 重量[含镜头和电池] | 1.54 kg |
| 电源 | |
| 电池电压 | 3.6 V |
| 电池工作时间 | 在25℃的环境下和一般用途中约使用＞4小时 |
| 电池类型 | 可充电锂离子电池 |
| 环境与认证 | |
| 安装 | UNC ¼″-20 |
| 存储温度范围 | –40至70℃ |
| 封装 | IP 54（IEC 60529） |
| 工作温度范围 | -15至50℃ |
| 抗撞击和抗振动 | 25 g（IEC 60068-2-27）/2 g（IEC 60068-2-6） |
