一、产品介绍
新FLIR Exx系列高级红外热像仪具有不错的分辨率与测量性能，能快速识别热点，发现配电与机械系统中潜在的故障点。新Exx系列高达640×480像素分辨率，更大、更清晰的液晶显示屏，诊断问题比以往更简单，即便距离较远也有同样良好的检测效果。借助坚固耐用、直观的热像仪，通过定期的预防性维护避免代价高昂的停机事故与生产延误。
二、产品特性

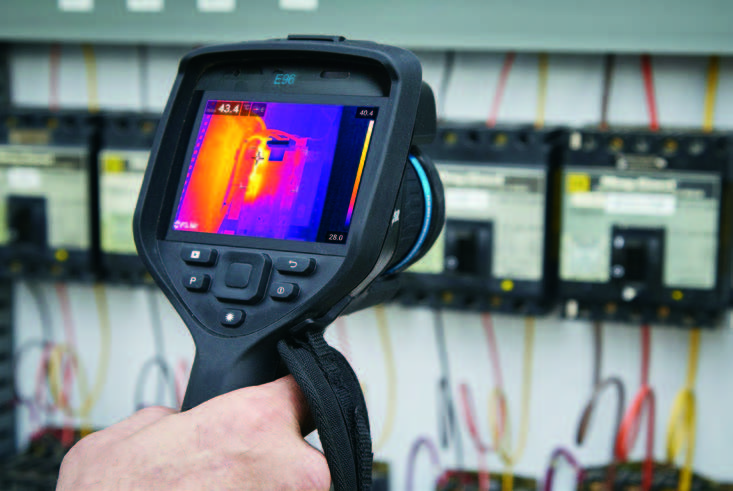

1、提升工厂可靠性
设备故障代价高昂，且可能影响及时交付，因此及早发现潜在问题非常重要
• 搭载 FLIR FLexView双市场镜头，瞬间从广域视场切换到长焦视场（限制型号）
• 高达640×480像素的高分辨率红外探测器，可获得清晰、详细的图片信息
• 宽测温范围，测温范围高达1500°C• 良好的距离系数比，可实现更小、更远目标的精确温度测量
• 激光辅助自动调焦，能精确识别热点，即便是复杂场景也毫无影响

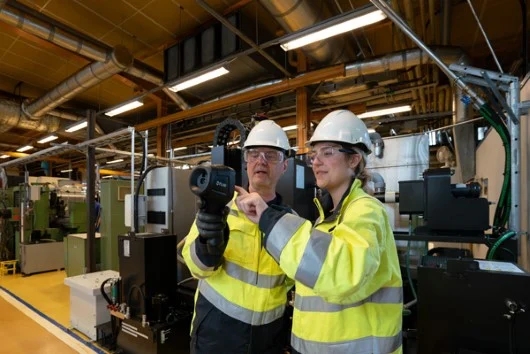

2、增强工厂安全性
新Exx系列能帮助用户及早诊断和报告电气和机械故障，避免引起火灾或爆炸
• 检测低至0.03°C的温差，及时识别故障元件
• 可更换镜头能够覆盖近距离与远距离目标
• 通过热像仪进行镜头自动校准，获得准确的温度读数
• MSX图像增强增加了图像的深度与细节信息
3、让工作更简单
FLIR共设计6款新Exx系列热像仪，搭载众多特性，旨在简化用户的日常工作

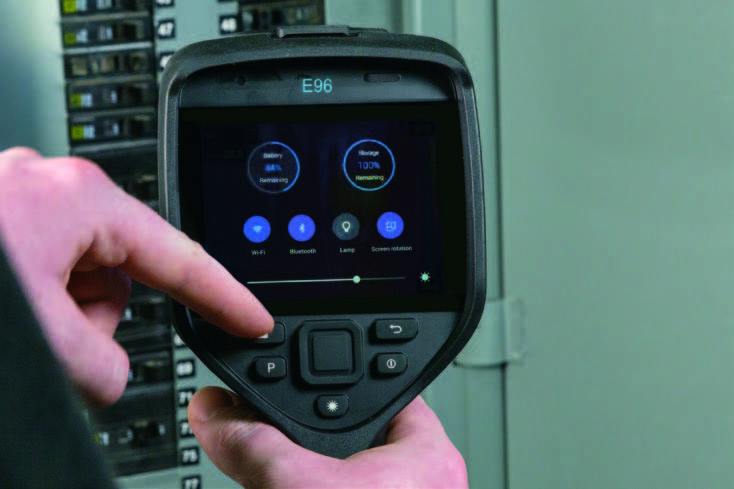

• 带有直观的新用户界面的快速响应触摸屏
• 方便的菜单按钮便于单手操作
• 采用新文件夹与命名结构，使查找图像更简单
• 通过Wi-Fi与移动设备连接，或通过METERLiNK与FLIR数字钳形表与万用表连接
三、服务承诺
尊敬的顾客，你们好，欢迎光临谱盟光电官网，我们是FLIR(红外热像仪)中国区授权分销商，可直接获得FLIR总部对应型号的项目授权。
详情及预约演示请垂询：400-920-2866
| 技术参数 | ||||||||
| 热像仪特性 | E52 | E54 | E76 | E86 | E96 | E98 | ||
| 红外分辨率 | 240×180(43,200像素) | 320×240(76,800像素) | 320×240(76,800像素) | 464×348(161,472像素) | 640×480(307,200像素) | 640×480(307,200像素) | ||
| UltraMax | — | — | 支持,640×480像素 | 支持,928×696像素 | 支持,1280×960像素 | 支持,1280×960像素 | ||
| 探测器像元间距 | 17 µm | 17 µm | 17 µm | 17 µm | 12 µm | 12 µm | ||
| 热灵敏度 | <0.05˚C @ 30 ˚C | <0.04˚C @ 30 ˚C | <0.03˚C @ 30 ˚C，42°镜头 | <0.03˚C @ 30 ˚C，42°镜头 | <0.03˚C @ 30 ˚C，42°镜头 | <0.03˚C @ 30 ˚C，42°镜头 | ||
| 空间分辨率(24° 镜头) | 1.75 mrad | 1.31 mrad | 1.31 mrad | 0.90 mrad | 0.66 mrad | 0.66 mrad | ||
| 目标温度范围 | -20°C 至 120°C 0°C 至 550°C | -20°C 至 120°C 0°C 至 650°C | -20°C 至 120°C 0°C 至 650°C 可选 300°C 至 1000°C | -20°C 至 120°C 0°C 至 650°C 300°C 至 1500°C | -20°C 至 120°C 0°C 至 650°C 300°C 至 1500°C | -20°C 至 120°C 0°C 至 650°C 300°C 至 1500°C | ||
| 调焦 | 手动 | 手动 | 电动连续激光引导调 焦，电动单次激光引导 调焦，电动单次对比调 焦，手动调焦 | 电动连续激光引导调 焦，电动单次激光引导 调焦，电动单次对比调 焦，手动调焦 | 电动连续激光引导调 焦，电动单次激光引导 调焦，电动单次对比调 焦，手动调焦 | 电动连续激光引导调 焦，电动单次激光引导 调焦，电动单次对比调 焦，手动调焦 | ||
| 延时(红外) | — | — | — | 10秒至24小时 | 10秒至24小时 | 10秒至24小时 | ||
| 区域面积测量 | — | — | — | 支持，以㎡或ft²为单位 计算测量方框内面积 | 支持，以㎡或ft²为单位 计算测量方框内面积 | 支持，以㎡或ft²为单位 计算测量方框内面积 | ||
| 激光距离测量 | — | — | 支持，屏幕上显示 | 支持，屏幕上显示 | 支持，屏幕上显示 | 支持，屏幕上显示 | ||
| 数字变焦 | 1-4倍连续变焦 | 1-4倍连续变焦 | 1-4倍连续变焦 | 1-4倍连续变焦 | 1-8倍连续变焦 | 1-8倍连续变焦 | ||
| 可选镜头 | — | — | 42°、24°、14°、6°、Dual FOV(14°+24°)双视场镜头、2x微距镜头 | |||||
| 智能自标定镜头 | — | — | FLIR AutoCal智能自标定镜头可在不同热成像仪主机间自动适配标定互换使用 | |||||
| 测量预设值 | 无测量，中心点，热点 冷点，3个测温点， 热点-点 | 无测量，中心点，热点 冷点，3个测温点， 热点-点 | 无测量，中心点，热点， 冷点，用户预设值1，用 户预设值2 | 无测量，中心点，热点， 冷点，用户预设值1，用 户预设值2 | 无测量，中心点，热点， 冷点，用户预设值1，用 户预设值2 | 无测量，中心点，热点， 冷点，用户预设值1，用 户预设值2 | ||
| 点测温 | 3个实时模式 | 3个实时模式 | 3个实时模式 | 3个实时模式 | 3个实时模式 | 5个实时模式 | ||
| 区域测温 | 1个实时模式 | 1个实时模式 | 3个实时模式 | 3个实时模式 | 3个实时模式 | 5个实时模式 | ||
| FLIR Inspection Route | 已启用 | 已启用 | 已启用 | 已启用 | 已启用 | 已启用 | ||
| 随机软件 | FLIR Thermal Studio Starter | FLIR Thermal Studio Starter | FLIR Thermal Studio Starter | FLIR Thermal Studio Starter | FLIR Thermal Studio Starter | FLIR Thermal Studio PRO (3个月订阅服务卡) +Thermal Studio Pro** FLIR Route Creator插件 | ||
| 共同特性 | ||||||||
| 探测器类型 | 非制冷型红外探测器 | |||||||
| 波长范围 | 7.5 - 14.0 µm | |||||||
| 图像帧率 | 30 Hz | |||||||
| *小对焦距离 | 0.15米(24°) | |||||||
| 远程控制 | 通过USB或者WiFi控制热像仪，获取数据 | |||||||
| 图像显示与模式 | ||||||||
| 显示屏 | 4英寸640 × 480像素(VGA) Dragontrail触摸屏，IPS显示技术， 自动定向 | |||||||
| 数码相机 | 500万像素，53°× 41°FOV，内置高亮度LED灯 | |||||||
| 调色板 | 铁红色，白热、黑热、*光色、熔岩色、彩虹色、 高对比彩虹色 | |||||||
| 图像模式 | 红外图像、可见光图像、MSX®、画中画(可移动调整) | |||||||
| MSX® | 将可见光图像细节叠加在全分辨率的红外图像上 | |||||||
| 测量与分析 | ||||||||
| 精度 | ±2°C或读数的±2% | |||||||
| 报警 | 声音报警，湿度报警，隔热报警，测量报警 | |||||||
| 颜色报警(等温线) | 以上/以下/之间/冷凝/隔热 | |||||||
| 罗盘、GPS | 支持；自动GPS图像标记 | |||||||
| METERLiNK | 支持；多个读数 | |||||||
| 激光指示器 | **按钮激活，二类激光，测试距离0.05~40米，测距精度±1% | |||||||
| 图像存储 | ||||||||
| 存储介质 | 可拆卸SD卡 | |||||||
| 图像文件格式 | 标准JPEG，包含测量数据 | |||||||
| 视频录制与传输 | ||||||||
| 辐射红外视频录制 | 实时红外视频录制(.csq)到SD卡，或者通过USB到PC | |||||||
| 非辐射红外或可见 光视频 | 以H.264格式存储至记忆卡中 | |||||||
| 辐射红外视频流 | 支持，通过UVC或WiFi | |||||||
| 非辐射红外视频流 | H.264或MPEG-4通过WiFi传输；MJPEG通过UVC或WiFi传输 | |||||||
| 通信接口 | USB 2.0，蓝牙，WiFi,显示器端口 | |||||||
| 视频输出 | 由USB-C型接口连接显示器端口 | |||||||
| 其它数据 | ||||||||
| 电池类型 | 锂离子电池，直充或座充 | |||||||
| 电池工作时间 | 25°C环境温度以及一般用途时约2.5小时 | |||||||
| 工作温度范围 | -15°C 至 50°C | |||||||
| 存放温度范围 | -40°C 至 70°C | |||||||
| 抗冲击性/抗振性/ 封装；安全性 | 25 g / IEC 60068-2-27, 2 g / IEC 60068-2-6, IP 54 /IEC 60529; EN/ UL/CSA/PSE 60950-1 | |||||||
| 重量/尺寸 | 1 kg(含电池)，27.8×11.6×11.3 cm | |||||||
| 标配 | 硬壳箱，带镜头的红外热像仪，镜头盖，电池x2 ，电池充电底座；配件盒1：电池底座 充电器，直充充电器，SD卡，电缆(USB 2.0 A至USB-C型、USB-C型至USB C型、USB-C型 至HDMI) 配件盒2：镜头与激光保护罩，镜头后盖，手带，腕带，吊绳，镜头盖绑绳； 配件盒3：保护罩固定器，手带托架，螺丝，扳手 | |||||||
