一、产品介绍
FLIR A50和A70图像流热像仪拥有强大的热像仪控制功能，支持通过以太网图像流图像，还能灵活地使用软件应用开展分析、采集原始数据。借助GigE Vision和GenICam，可以将热图像和数据输出轻松集成到定制解决方案中。这些小巧轻便的固定焦距自动化热像仪搭载Wi-Fi、集成可见光镜头、压缩辐射图像流和ONVIFS兼容选项，可以优化过程控制和质量保证工作，还能提高良品率、产品质量，缩短生产时间，降低成本。
二、产品特性
1、提高产量和质量
在生产或质量保证过程中快速获取热特性，优化生产设置和产品质量
• 热分辨率高达640 × 480（307,200像素），精度达±2°C，可准备测量温度
• 清晰展示热细节，图像和数据噪声低
• 使用温度线性模式和单色16位图像流技术，无需计算即可从每个像素中提取温度
• 热像仪搭载MSX功能，同时支持热图像和可见光图像图像流（可选），轻松识别目标
2、无故障集成
通过非专有行业标准连接、数据和图像流以及热像仪控制技术，简化集成工作
• 兼容GigE Vision和GenlCam，轻松控制热像仪， 热图像/可见光图像视频图像流至第三方机 器视觉应用
• 支持使用FLIR Atlas SDK进行压缩辐射流传输（仅限高级配置）
• 借助SNMP Trap技术和高级防火墙保护功能， 可使多台网络设备安全协同运行
• 搭载标准网络浏览器，配置简单

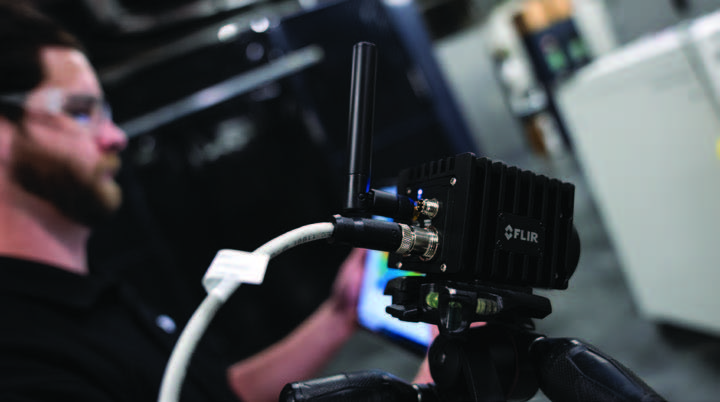

3、耐用，紧凑，安装简单
满足工业环境和安装需求
• IP66防护等级，从容应对恶劣环境条件
• 高负荷M8/12接头使其能在动态设置中运行
• 这款紧凑式的轻便热像仪可以装在任何位置，提供多种安装选项
应用案例
热像仪在助力食品生产工艺流程优化方面也发挥着重要作用。它能够精准检测灌装消毒、热封头等关键生产环节的温度分布，确保这些过程在适宜的温度条件下进行，从而有效保障产品的质量和稳定性。

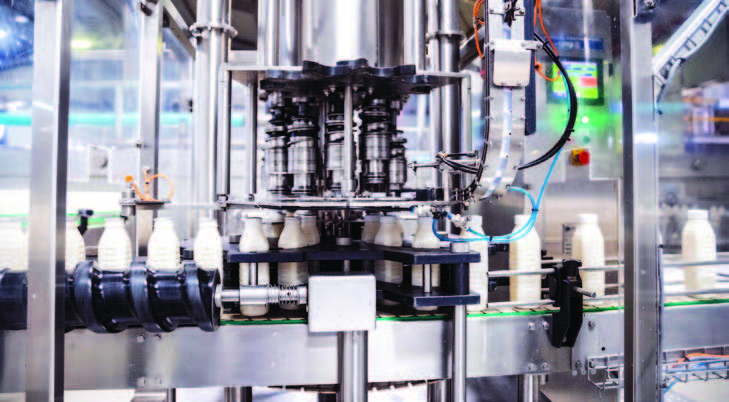

这张热图像显示瓶子正在被自动填充，多余或未被填满的瓶子将被移除，
如果瓶子或罐子是由深颜色玻璃或塑料制成的，红外热像仪将比可见光相机更有优势。
FLIR A50红外热成像系统，专为满足复杂监控应用需求而设计，尤其适用于自动化解决方案提供商。它能够覆盖关键基础设施监控、产品质量控制和早期火灾预警等多个领域。FLIR A50红外热成像仪，专为追求小巧便捷、集成度高且内置分析系统与报警功能的用户设计，多种镜头选项、电动调焦控制以及多样的连接性能，在食品原材料的状态监测领域，这款热像仪展现出*大的适用性。
在食品加工生产中，FLIR A50红外热成像系统能够实时监控自动化生产流程，迅速识别出不合格产品，有效阻止其流入市场，显著提升产品合格率，全力维护企业品牌声誉。
三、服务承诺
尊敬的顾客，你们好，欢迎光临谱盟光电官网，我们是FLIR(红外热像仪)中国区授权分销商，可直接获得FLIR总部对应型号的项目授权。
凡在本公司购买的FLIR热像仪产品，整机一律享受1年质保，若在FLIR官网进行信息注册成功后，整机质保可延长至2年，探测器则可享受10年保修。
更多行业应用案例和优惠详情及预约演示请垂询：400-920-2866
| 技术参数 | |
| 底座安装 | 4 x M2.5 直入相机或4x 10-32 UNF直达底部冷却板 |
| 电源连接 | M12 12针 A码，阳（与数字量输入/输出共用） |
| 兼容ONVIF Profile S | 没有 |
| 外接电源管理 | 24/48 V DC *大8 W |
| 外壳材料 | 铝 |
| 概述 | |
| 编码 | GVSP视频流：未压缩 GVSP辐射视频流：线性温度和辐射FLIR |
| 焦距 | 14.3 mm |
| 系统概览 | |
| 尺寸（长×宽×高） | 107 × 67 × 57 mm |
| 焦平面阵列（FPA） | 非制冷型微测辐射热计 |
| OTHER | |
| Visible Camera | 可选附件 |
| Web interface | 是 |
| 测量与分析 | |
| 测量校正 | 不适用 |
| 测温范围 | –20 至 175°C 175 至 1000°C |
| 大气传递校正 | 基于距离、大气温度 及相对湿度的输入值 |
| 测量与分析 | |
| 测量工具 | 不适用 |
| 测量预设 | 不适用 |
| 自动热点与冷点检测 | 不适用 |
| 成像与光学 | |
| iFoV | 1.2 mrad/像素 |
| MSX | 是，随附于可见光相机选项 |
| 波长范围 | 7.5–14 µm |
| 叠加 | 不含 |
| 读出 | 无测量值读出，仅限流式视频 |
| 对比增强 | FSX® /直方图均衡化（仅限IR） |
| 辐射红外视频流 | GigE Vision |
| 光圈数 | 1.4 |
| 图像频率 | 30 Hz |
| *小焦距 | 0.25 m |
| 存储介质 | |
| 图像存储 | 不适用 |
| 电源 | |
| External Voltage | 容许范围18–56 V DC |
| 功耗 | • 7.5 W（通常为24 V DC） • 7.8 W（通常为48 V DC） • 8.1 W（通常为48 V PoE） |
| 环境 | |
| 湿度（工作及存放） | IEC 60068-2-30/24 小时，95% 相对湿度，25–40°C /2 次循环 EN60068-2-38 |
| 环境参数 | |
| 耐腐蚀性 | • ISO 12944 C4 G 或 H • EN60068-2-11 |
| 三脚架安装 | 4 x M2.5 直入相机或4x 10-32 UNF直达底部冷却板 |
| 无线电频谱 | • FCC 47 CFR第15部C类（2.4 GHz带宽，美国） • FCC 47 CFR第15部C类（5 GHz带宽，美国） • RSS-247（2.4 GHz和5 GHz带宽，加拿大） • ETSI EN 300 328 V2.1.1（2.4 GHz带宽，欧盟） • ETSI EN 301 893 V2.1.1（5 GHz带宽，欧盟） |
| 环境与认证证书 | |
| 电磁兼容性（EMC） | • ETSI EN 301 489-1（无线电） • ETSI EN 301 489-17（无线电） • EN 61000-4-8（磁场） • FCC 47 CFR第15部分B类（抗辐射，美国） • ISO 13766-1 (EMC - 土方和建筑施工机械） • EN ISO 14982（EMC - 农林机械） |
| 封装 | IEC 60529和IP66 |
| 工作温度范围 | –20 至 50°C 在温度高于40°C情况下需要底部冷却板。 *大内部温度传感器：70°C |
| 抗振动 | • IEC 60068-2-6, 0.15 mm（10–58 Hz）和2 g（58–500 Hz），正弦曲线 • IEC 61373 Cat 1（铁路） |
| 抗撞击 | IEC 60068-2-27, 25 g |
| 可见光相机 | |
| 红外分辨率 | 464 × 348 |
| 热灵敏度/NETD | ＜35mK |
| 视场角（FOV） | 29° × 22° |
| 探测器像素间距 | 17 µm |
| 连接与通信 | |
| RS-232 | M8 A码，阳接头 |
| WiFi | 选配功能另购。RP-SMA，阴接头 |
| 组播 | 是 |
| 热成像 | |
| 调焦 | 固定，可用随附工具调整 |
| 视频和录制 | |
| 视频流 | GVSP (GigE Vision)协议 |
| 物理特性 | |
| 重量 | 519g ，不含底部冷却板 |
| 系统集成 | |
| 报警功能 | 不适用 |
| 报警输出 | 不适用 |
| 视频流分辨率 | RTSP视频流：640 × 480像素 GVSP辐射视频流：464 × 348像素 |
| 数字输出 | 3x 光隔离，0–48 V DC，*大350 mA；固态光继电器；1x **为故障输出(NC) |
| 数字输出用途 | 以编程方式设置；故障(NC) |
| 数字输入 | 2x 光隔离，Vin（低）= 0–1.5 V，Vin（高）= 3–25 V |
| 数字输入/输出绝缘电压 | 500 VRMS |
| 数字输入/输出连接器类型 | M12 12针 A码，阳（和外部电源共用） |
| 数字输入用途 | NUC；NUC禁用；图像TAG（开始、停止、通用）；图像流控制（acc. SFNC 2.3）： • 单帧（在触发器上） • 多帧（在触发器上） • 持续 |
| 以太网 | 用于控制、结果、图像以及电源 |
| 以太网标准 | IEEE 802.3 |
| 以太网电源 | 以太网供电，PoE IEEE 802.3af class 3供电标准 |
| 以太网接口 | 有线，Wi-Fi（可选） |
| 以太网类型 | 1000 Mbps |
| 以太网连接器类型 | M12 8针 X码，阴；RP-SMA，阴 |
| 以太网通信 | • GigE Vision版本 1.2 • 兼容客户端API GenICam • 基于TCP/IP套接字，FLIR专有 |
| 以太网协议 | • IEEE 1588 • SNMP • TCP, UDP, SNTP, RTSP, RTP, HTTP, HTTPS, ICMP, IGMP, sftp（服务器），FTP（客户端）, SMTP, DHCP, MDNS（**），uPnP, GVSP, GVCP |
| 性能 | |
| 精度 | 环境温度为15°C - 35°C以及目标温度高于0°C 的情况下，±2°C 或读数的±2% |
