一、产品介绍

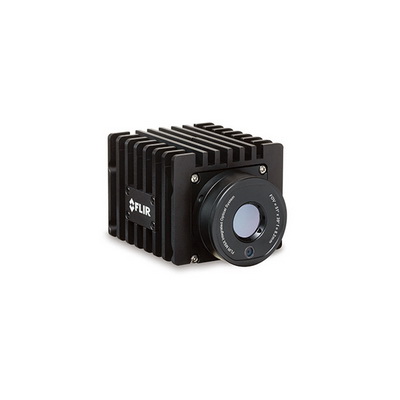

FLIR A50和A70智能传感器热像仪面向状态监测和早期火灾探测应用，适合需要机载分析和警报功能的用户。FLIR A50/A70热像仪搭载Wi-Fi、集成可见光镜头和 ONVIFS兼容选项，是一款灵活可配置的解决方案，可以满足众多行业客户的*特自动化需求 。在HMI/ SCADA系统中可以轻松地添加、设置和操作这些热像仪，为自动化系统解决方案提供商奠定了良好的基础。如果用作云和工业物联网(IIoT)解决方案的系统组件，A50/A70热像仪可以帮助企业保护资产，提高安全性，较好地延长正常运行时间并降低维护成本。
二、产品特性
1、较好地延长正常运行时间，保护资产，提高安全性
快速获取热特性，发现潜在故障，在出现烟雾或火焰迹象之前发现火灾
• 热分辨率高达640 × 480（307,200像素）， 精度达±2°C，可准备测量温度
• 清晰展示热细节，图像和数据噪声低
• 使用与高级智能传感器兼容的FLIR Atlas SDK，可从每个像素中提取温度数据
• 使用MSX®图像增强功能，轻松识别目标，该功能可将选配机载可见光镜头的场景细节叠加到整个热图像上
2、无故障集成
采用可与标准工业协议和视频管理系统通信的智能红外传感器，简化集成工作
• 使用通用工业协议和警报I/O，轻松与HMI和SCADA集成
• 借助SNMP Trap技术和很好防火墙保护功能， 可使多台网络设备安全协同运行
• 搭载标准网络浏览器，配置简单
• 借助ONVIFS兼容功能，同时集成VMS视频和警报（可选）
3、耐用，紧凑，安装简单
满足多种应用环境和安装需求
• Ip66防护等级，从容应对恶劣环境条件
• 高负荷M8/12接头使其能在动态设置中运行
• 这款紧凑式的轻便热像仪可以装在任何位置，提供多种安装选项
三、服务承诺
尊敬的顾客，你们好，欢迎光临谱盟光电官网，我们是FLIR(红外热像仪)中国区授权分销商，可直接获得FLIR总部对应型号的项目授权。
凡在本公司购买的FLIR热像仪产品，整机一律享受1年质保，若在FLIR官网进行信息注册成功后，整机质保可延长至2年，探测器则可享受10年保修。
详情及预约演示请垂询：400-920-2866
| 技术参数 | |
| 底座安装 | 4 x M2.5 直入相机或4x 10-32 UNF直达底部冷却板 |
| 电源连接 | M12 12针 A码，阳（与数字量输入/输出共用） |
| 兼容ONVIF Profile S | 没有 |
| 外接电源管理 | 24/48 V DC *大8 W |
| 外壳材料 | 铝 |
| 概述 | |
| 编码 | H.264、MPEG4、或MJPEG |
| 焦距 | 14.3 mm (0.56 in) |
| 系统概览 | |
| 尺寸（长×宽×高） | 107 × 67 × 57 mm |
| 焦平面阵列（FPA） | 非制冷型微测辐射热计 |
| OTHER | |
| Visible Camera | 可选附件 |
| Web interface | 是 |
| 测量与分析 | |
| 测量校正 | 全局目标参数 每个分析函数的局部参数 |
| 测温范围 | –20 至 175°C 175 至 1000°C |
| 大气传递校正 | 基于距离、大气温度 及相对湿度的输入值 |
| 测量与分析 | |
| 测量工具 | 10 点测温 10 矩形测温框 3 Deltas（Difference any value/reference/external lock） 1 等温线（上方/下方/间隔） 1 Iso-coverage 1 参考温度 |
| 测量预设 | 是 |
| 自动热点与冷点检测 | 输入框内显示*大/*小温度值和位置 |
| 成像与光学 | |
| iFoV | 1.2 mrad/像素 |
| MSX | 是，随附于可见光相机选项 |
| 波长范围 | 7.5–14 µm |
| 对比增强 | FSX® /直方图均衡化（仅限IR） |
| 辐射红外视频流 | 不适用 |
| 光圈数 | 1.4 |
| 图像频率 | 30 Hz |
| *小焦距 | 0.25 m |
| 存储介质 | |
| 图像存储 | 不适用 |
| 电源 | |
| 功耗 | • 7.5 W（通常为24 V DC） • 7.8 W（通常为48 V DC） • 8.1 W（通常为48 V PoE） |
| 外部电压 | 容许范围18–56 V DC |
| 环境 | |
| 湿度（工作及存放） | IEC 60068-2-30/24 小时，95% 相对湿度，25–40°C (77–104°F)/2 次循环 EN60068-2-38 |
| 环境参数 | |
| 耐腐蚀性 | • ISO 12944 C4 G 或 H • EN60068-2-11 |
| 三脚架安装 | 4 x M2.5 直入相机或4x 10-32 UNF直达底部冷却板 |
| 无线电频谱 | • FCC 47 CFR第15部C类（2.4 GHz带宽，美国） • FCC 47 CFR第15部C类（5 GHz带宽，美国） • RSS-247（2.4 GHz和5 GHz带宽，加拿大） • ETSI EN 300 328 V2.1.1（2.4 GHz带宽，欧盟） • ETSI EN 301 893 V2.1.1（5 GHz带宽，欧盟） |
| 环境与认证证书 | |
| 电磁兼容性（EMC） | • ETSI EN 301 489-1（无线电） • ETSI EN 301 489-17（无线电） • EN 61000-4-8（磁场） • FCC 47 CFR第15部分B类（抗辐射，美国） • ISO 13766-1 (EMC - 土方和建筑施工机械） • EN ISO 14982（EMC - 农林机械） |
| 封装 | IEC 60529和IP66 |
| 工作温度范围 | –20 至 50°C 在温度高于40°C情况下需要底部冷却板。 *大内部温度传感器：70°C |
| 抗振动 | • IEC 60068-2-6, 0.15 mm（10–58 Hz）和2 g（58–500 Hz），正弦曲线 • IEC 61373 Cat 1（铁路） |
| 抗撞击 | IEC 60068-2-27, 25 g |
| 可见光相机 | |
| 红外分辨率 | 464 × 348 |
| 热灵敏度/NETD | ＜35mK |
| 视场角（FOV） | 29° × 22° |
| 探测器像素间距 | 17 µm |
| 连接与通信 | |
| RS-232 | M8 A码，阳接头 |
| WiFi | 选配功能另购。RP-SMA，阴接头 |
| 组播 | 是 |
| 热成像 | |
| 调焦 | 固定，可用随附工具调整 |
| 视频和录制 | |
| 视频流 | RTSP协议 |
| 物理特性 | |
| 重量 | 519g (1.14lb)，不含底部冷却板 |
| 系统集成 | |
| 报警功能 | 10 点测温 10 矩形测温框 3 Deltas（Difference any value/reference/external lock） 1 等温线（上方/下方/间隔） 1 Iso-coverage 1 参考温度 |
| 报警输出 | 数字输出 电子邮件 (SMTP)（推） 以太网/IP（拉） 文件传输 (FTP)（推） Modbus TCP 服务器（拉） MQTT（推） 基于RESTful API查询（拉） 储存图像或视频 |
| 视频流分辨率 | RTSP视频流 0: 640 × 480 像素 RTSP视频流 1: 1280 × 960 像素 |
| 数字输出 | 3x 光隔离，0–48 V DC，*大350 mA；固态光继电器；1x **为故障输出(NC) |
| 数字输出用途 | • 根据报警，输出至外部设备 • 故障(NC) |
| 数字输入 | 2x 光隔离，Vin（低）= 0–1.5 V，Vin（高）= 3–25 V |
| 数字输入/输出绝缘电压 | 500 VRMS |
| 数字输入/输出连接器类型 | M12 12针 A码，阳（和外部电源共用） |
| 数字输入用途 | NUC，NUC禁用，警报 |
| 以太网通信 | 基于TCP/IP套接字，FLIR专有 |
| 以太网协议 | • 以太网/IP • IEEE 1588 • Modbus TCP • MQTT • SNMP • TCP, UDP, SNTP, RTSP, RTP, HTTP, HTTPS, ICMP, IGMP, sftp（服务器），FTP（客户端），SMTP, DHCP, MDNS（卓悦），uPnP |
| 性能 | |
| 精度 | 环境温度为15°C - 35°C以及目标温度高于0°C 的情况下，±2°C 或读数的±2% |
