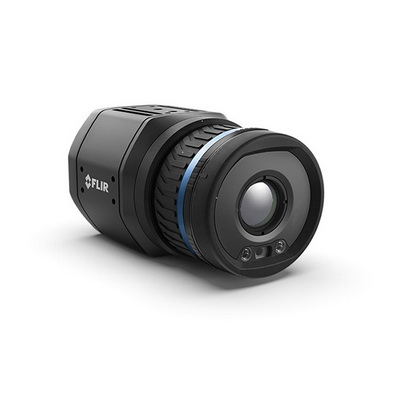

一、产品介绍
作为一个智能传感器，当你对FLIR Axxx系列热像仪进行功能配置后，便得以实现很好的红外热成像、边缘计算和工业物联网(IIoT)功能，使 FLIR Axxx系列热像仪 快速融入IIoT网络中，大幅简化网络融合工作。FLIR Axxx系列热像仪自动化热像仪提供多种镜头选择和电动调焦功能，拥有毋庸置疑的网络连接性能，可以满足复杂的远程监控、报警和分析需求。
这款热像仪可在HMI/SCADA系统中轻松完成添加、配置和操作，并为自动化系统解决方案提供商带来优势。FLIR Axxx 系列热像仪适用于各种应用，包括监控主要基础设施，评估产品质量或检测热量积聚，筛查体温异常等。
二、产品特性
高度灵活，轻松集成
与监控系统无缝整合，满足站点的需求
• 符合行业标准GigE Vision
• 符合另一行业标准GenICamTM
• 支持GigE和RTSP数据流协议*
• 兼容第三方SDK和应用软件支持
FLIR技术，促进检测结果智能化
技术过硬，改善过程控制、质量保证、状态监控
• 温度线性输出简化温度数据在第三方软件中的运用
• 压缩辐射流技术*使带宽需求降低90％，使通过Wi-Fi连接热像仪和共享数据成为可能
• 带宽需求降低，允许用户添置热像仪而无需扩建基础设施，实现总体成本的节省
• 使用多图像流技术同时与VMS和测量应用集成*
成熟的红外成像实力
多种内置特性确保结果的一致性和准确性
• 画质清晰，红外像素分辨率高达640×480 (307,200像素)
• 测量精度高达±2°C
• 精密自动调焦功能大幅提升远近目标的温度测量精度
• FSX（灵活场景增强）*技术提高均温场景对比度、增强边缘细节
三、服务承诺
尊敬的顾客，你们好，欢迎光临谱盟光电官网，我们是FLIR(红外热像仪)中国区授权分销商，可直接获得FLIR总部对应型号的项目授权。
凡在本公司购买的FLIR热像仪产品，整机一律享受1年质保，若在FLIR官网进行信息注册成功后，整机质保可延长至2年，探测器则可享受10年保修。
详情及预约演示请垂询：400-920-2866
| 技术参数 | |
| 编码 | GVSP视频流：未压缩 GVSP辐射测量数据流：温度线性和FLIR辐射测量 |
| 尺寸（长×宽×高） | 123×77×77 mm |
| 底座安装 | 4×M4（4个侧面） |
| 多视频流 | 不支持，仅一个流 |
| 外壳材料 | 铝 |
| 重量 | 0.82 kg（仅热像仪） |
| OTHER | |
| Pixel Format | GVSP视频流：YUV422 或 MONO 8 GVSP辐射测量数据流：MONO 16 |
| 测量与分析 | |
| 测量校正 | 全局目标参数 |
| 对象温度范围 | -20℃至120℃，0℃至650℃，300℃至2000℃ |
| 反射表观温度校正 | 基于反射温度输入值 |
| 精度 | 环境温度为15℃-35℃以及目标温度高于0℃的情况下，±2℃或±读数的2% |
| 外部光学镜头与视窗校正 | 基于光学组件/视窗投射和温度的输入值 |
| 成像与光学 | |
| 波长范围 | 7.5-14µm |
| 叠加 | 带/不带 |
| 对比增强 | GVSP视频流：FSX®/直方图均衡化（仅红外） |
| 辐射红外视频流 | GVSP（GigE Vision）协议 |
| 红外分辨率 | 320×240 |
| 焦平面阵列（FPA） | 非制冷型微测辐射热计 |
| 可见光相机 | 可选配件 |
| 可选镜头 | 6°，24°，14°，42° |
| 热灵敏度/NETD | 取决于镜头 |
| 视频流 | GVSP（GigE Vision）协议 |
| 视频流分辨率 | GVSP视频流：640×480像素 GVSP 辐射测量流：320×240像素 |
| 探测器像素间距 | 17 µm |
| 图像频率 | 30 Hz |
| 电源 | |
| External Voltage | 容许范围 18–56 VDC |
| 电源连接 | M12 12针 A-coded，阳接头（与数字输入/输出共用） |
| 功耗 | • 24 V DC下7.5 W（标准值） • 48 V DC下7.8 W（标准值） • 48 V PoE下8.1 W（标准值） |
| 外接电源管理 | *大24/48 V DC 8 W |
| 辐射测量 | |
| Image Source | GVSP视频流：可见光/红外线/MSX®（可见光摄像机是可选功能） GVSP辐射流：红外热像仪 |
| 环境参数 | |
| 大气传递校正 | 基于距离、大气温度及相对湿度的输入值 |
| 电磁兼容性（EMC） | • ETSI EN 301 489-1（无线电） • ETSI EN 301 489-17（无线电） • EN 61000-4-8（磁场） • FCC 47 CFR第15部分B类（抗辐射，美国） • ISO 13766-1（EMC - 土方和建筑施工机械） • EN ISO 14982（EMC - 农林机械） |
| 发射率校正 | 0.01到1.0不等 |
| 封装 | IEC 60529，IP 54，IP66（带配件） |
| 工作温度范围 | -20℃至50℃： • -20℃至40℃（在空气中） • 40℃至50℃（安装在散热板配件上） 热像仪外壳*高温度：65℃ |
| 抗振动 | • IEC 60068-2-6，10–58 Hz下0.15 mm，58–500 Hz下2 g，正弦曲线 • IEC 61373 Cat 1（铁路） |
| 抗撞击 | IEC 60068-2-27，25 g |
| 耐腐蚀性 | • ISO 12944 C4 G 或 H • EN60068-2-11 |
| 三脚架安装 | UNC ¼″-20（2个侧面） |
| 湿度（工作及存放） | IEC 60068-2-30/24小时，95%相对湿度，25℃–40℃/2次循环 |
| 无线电频谱 | • FCC 47 CFR第15部分C类（2.4 GHz频段，美国） • FCC 47 CFR第15部分E类（5 GHz频段，美国） • RSS-247（2.4 GHz和5 GHz频段，加拿大） • ETSI EN 300 328 V2.1.1（2.4 GHz频段，欧盟） • ETSI EN 301 893 V2.1.1（5 GHz频段，欧盟） |
| 连接与通信 | |
| RS-232 | 不适用 |
| WiFi | 可选配件需单*购买。RP-SMA，阴头连接器 |
| 单播 | 支持 |
| 数字输出 | 3x 光隔离，0–48 V DC，*大350 mA；固态光继电器；1x **作故障输出（NC） |
| 数字输出用途 | 以编程方式设置；故障（NC） |
| 数字输入 | 2x 光隔离，Vin（低）= 0–1.5 V，Vin（高）= 3–25 V |
| 数字输入/输出绝缘电压 | 500 VRMS |
| 数字输入/输出连接器类型 | M12 12针 A-coded，阳接头（和外部电源共用） |
| 数字输入用途 | NUC；NUC禁用；图像标记（开始、停止、通用）；图像流控制（acc. SFNC 2.3）： • 单帧（触发时） • 多帧（触发时） • 连续 • 帧速率 • ROI |
| 以太网 | 用于控制、测量结果、图像和电源 |
| 以太网标准 | IEEE 802.3 |
| 以太网电源 | 以太网供电，PoE IEEE 802.3af class 3供电标准 |
| 以太网接口 | 有线Wi-Fi（可选） |
| 以太网类型 | 1000 Mbps |
| 以太网连接器类型 | M12 X-coded 8针式阴头；RP-SMA阴头 |
| 以太网通信 | • GigE Vision版本1.2 • 兼容Client API GenICam • 基于TCP/IP套接字，FLIR专有 |
| 以太网协议 | • IEEE 1588 • SNMP • TCP、UDP、SNTP、RTSP、RTP、HTTP、ICMP、IGMP、sftp（服务器）、FTP（客户端）、SMTP、DHCP、MDNS（Bonjour）、uPnP |
| 组播 | 支持 |
